Ремень привода распределительных валов
Число зубьев: 141.
Ширина, мм: 24.
Натяжение ремня при регулировке с помощью приспособления КМ 510-А:
нового ремня:
- на холодном двигателе: 4,5;
- на прогретом двигателе: 7,5.
проработавшего ремня:
- на холодном двигателе: 2.5;
- на прогретом двигателе: 7,0.
Распределительные валы
Распределительные валы изготовлены из чугуна с поверхностным упрочнением и азотированием. Валы не маркированы.
Радиальное биение средней шейки относительно крайних шеек, замеренное в центрах, мм: 0,04.
Осевой зазор распределительного вала, мм: 0,04-0,144.
Подъем кулачков, мм: 9,5.
Диаметр шеек, мм: 27,939-27,960.
Диаметр отверстий опор в головке цилиндров, мм: 28,000-28,021.

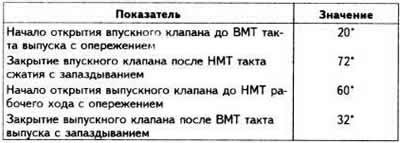

Фазы газораспределения*
*Без учета расчетных зазоров в механизме привода клапанов вследствие применения в приводе гидротолкателей.
