Ремень привода распределительного вала
Марка и тип зубчатого ремня: Umroyal Powergrip 40 305x19 mm, каталожный № GM 90 122 429.
Ширина, мм:
- двигатели «13N», «13S»: 15;
- остальные двигатели: 19.
Число зубьев:
- двигатели «13N», «13S»: 104;
- остальные двигатели: 111.
На двигателях «13N», «13S», «16S», «18Е», «14NV», «16SV» (до июня 1990 г.) натяжение зубчатого ремня регулируется поворотом корпуса водяного насоса. На двигателях «14NV», «16SV», «C16NZ» с июля 1990 г., а также на двигателях «18SE», «20NE», «C20NE», «20SEH», «20ХЕ» натяжение зубчатого ремня регулируется автоматически натяжным роликом.
(Информация размещена на интернет-сайте: AutoInstruction)
Распределительный вал
Распределительный вал чугунный, верхнего расположения, установлен в съемном корпусе, закрепленном на верхней части головки цилиндров. Вал установлен на пяти подшипниках.

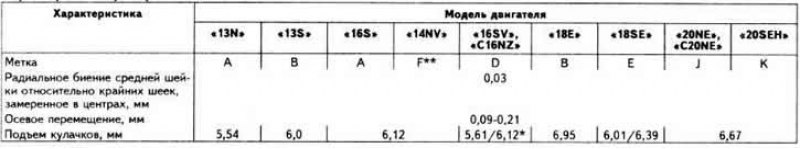

Характеристики распределительного вала
*В числителе указано значение для впускных кулачков, в знаменателе — для выпускных кулачков.
** Дополнительно нанесена серая метка.

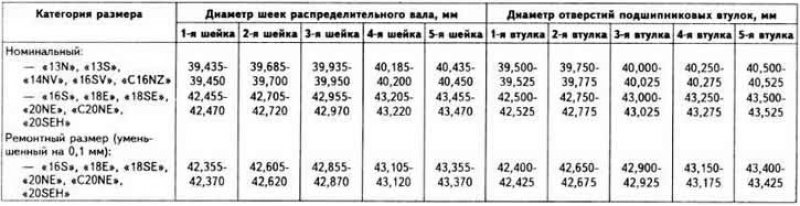

Размеры шеек распределительного вала и отверстий подшипниковых втулок
