Модели F13, F17 и F18
Для выполнения данной процедуры потребуется сверло или выколотка диаметром 5 мм.
Регулировка привода переключения не относится к числу рутинных процедур текущего обслуживания автомобиля и необходимость в ее проведении возникает лишь после снятия механизма переключения. При нарушении четкости переключения передач исправность функционирования привода может быть проверена, в случае необходимости производятся соответствующие корректировки.
Регулировка осуществляется посредством болта хомута крепления штока выбора передач к тяге переключения (см. Снятие и установка механизма переключения передач). Болт находится под силовым агрегатом, непосредственно перед задней переборкой двигательного отсека. На большинстве моделей доступ к винту возможен сверху, в противном случае следует поддомкратить передок автомобиля и установить его на подпорки, - доступ к болту снизу сильно ограничен.
1. Ослабьте (но не отдавайте полностью) болт крепежного хомута штока выбора передач.

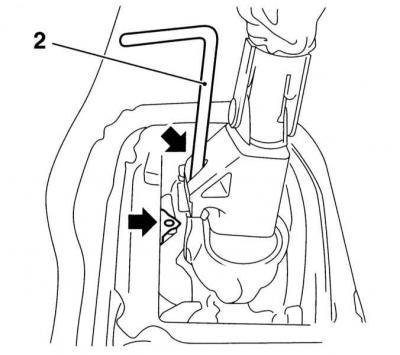

2. В салоне автомобиля высвободите из фиксаторов и заверните вверх защитный чехол рычага переключения передач. Зафиксируйте рычаг при помощи сверла/ выколотки диаметром 5 мм, продетого в хомут слева на основания рычага и заправленного в специальное фиксирующее отверстие.

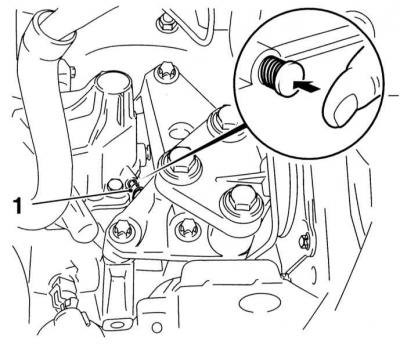

3. Установив механизм переключения в положение нейтральной передачи, проверните вал селектора, преодолевая сопротивление пружины, и заблокируйте механизм в этом положении, утопив подпружиненный стопорный штифт в расположенной сверху на картере трансмиссии крышке.

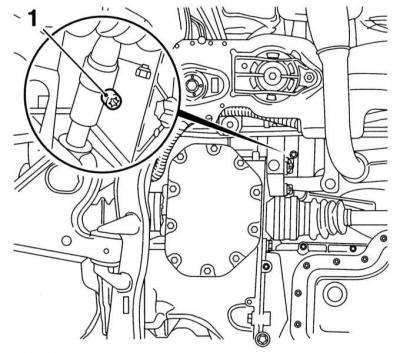

4. Удостоверьтесь в надежности блокировки рычага и механизма переключения, затяните болт хомута штока выбора передач с усилием стадии 1, затем дотяните его на угол стадии 2 (см. Спецификации).
5. Снимите с рычага переключения передач фиксирующее его сверло/ выколотку и проверьте работу механизма переключения, - подпружиненный стопорный штифт автоматически высвободится при переводе рычага в положение задней передачи.
6. Удостоверьтесь, что стопорный штифт выскочил из крышки, затем (если поднимали) опустите автомобиль на землю.
Модели F23
1. Снимите крышку центральной консоли и чехол рычага переключения (см. Главу Кузов).

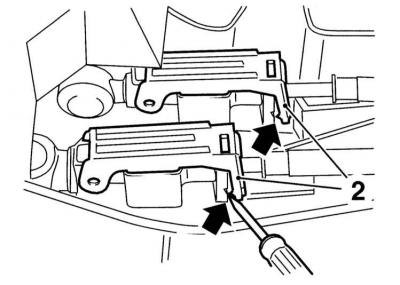

2. Аккуратно поддевая маленькой отверткой, отпустите обе защелки приводных тросов.
[Статья перепечатана отсюда: AutoInstruction.ru]

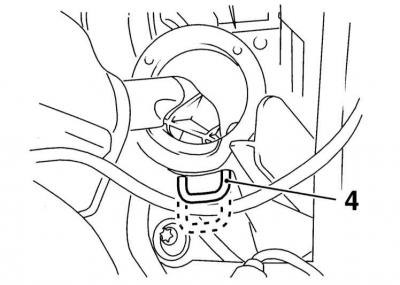

3. В двигательном отсеке переведите рычаг выбора в положение нейтральной передачи и заблокируйте его в этом положении, утопив фиксатор.

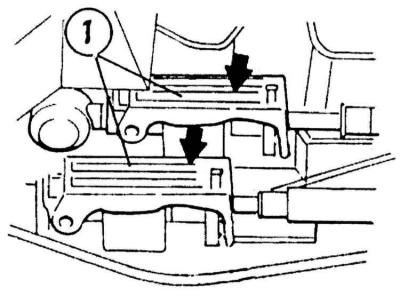

4. Отжав назад, заблокируйте фиксаторы обоих тросов.
5. Вытяните хомут крепления рычага и установите на место чехол рычага и крышку центральной консоли (см. Главу Кузов), затем проверьте исправность функционирования механизма переключения.
