Рычаг переключения передач и вал выбора передач
1. Поднимите переднюю часть автомобиля и установите на подставки. Снимите нижнюю защитную панель двигателя/КПП.
2. Обозначьте положение хомута относительно вала и отпустите болт хомута. Включите 4-ю передачу и достаньте вал из хомута и чехла.
3. Снимите центральную напольную секцию.
4. Отверните винты и снимите панель переключателей рядом с рычагом, отсоединив разъемы.
5. Отверните 4 гайки и снимите рычаг с валом выбора передач.
6. Удалите скобу (шплинт) и отсоедините вал от рычага.
Кулиса
7. Достаньте вал из хомута и чехла, выполнив указанные выше действия..

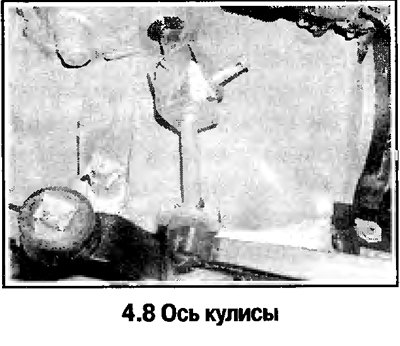

8. Удалите ось кулисы (смотрите фотографию), которая находится в верхней части КПП.
9. Удалите скобы крепления кронштейна кулисы и снимите кулису. При необходимости отверните болты и снимите кронштейны.

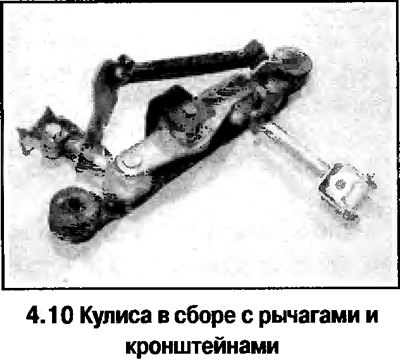

10. Проверьте состояние кулисы (смотрите фотографию). Замените изношенные детали.
(Посмотрите оригинал на портале Autoinstruction.ru)
11. Установка рычага и вала выполняется в обратном порядке. Затяните болт хомута в 2 этапа (см Технические данные). При необходимости отрегулируйте вал выбора передач.

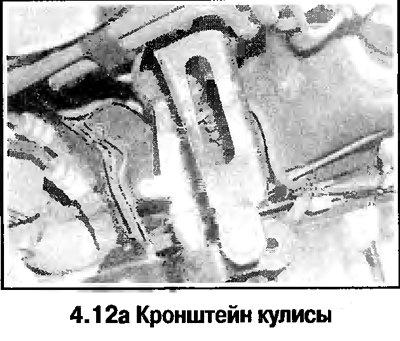

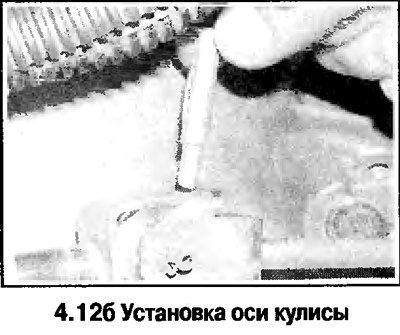

12. При установке кулисы замените ось, смажьте шаровые соединения силиконовой смазкой. Закрепите кулису скобами, проследив, чтобы скобы зашли в канавки на кронштейне (смотрите фотографию). Убедитесь, что ось кулисы надежно удерживается фиксатором (смотрите фотографию).
