Снятие
1. Затяните ручной тормоз, поднимите домкратом передок автомобиля и установите осевые опоры (см. «Подъем автомобиля домкратом и установка опор»).
2. Снимите центральную консоль, как описано в Главе 11.
3. Выкрутите четыре гайки, крепящие кожух рычага переключения передач к полу (см. иллюстрацию).
3.3 Выкрутите четыре гайки (отмечены стрелками), крепящие кожух рычага переключения передач к полу
4. Снимите воздухоочиститель в сборе и впускные воздуховоды, как описано в Главе 4А или 4В.
5. Снимите аккумулятор и его кожух, как описано в Главе 5А.
6. Работая в моторном отсеке, запомните исходные положения и аккуратно снимите два шарнирных соединения тросиков с рычагов селектора на коробке передач.
7. Работая под автомобилем, снимите передние фиксаторы жаростойкого щитка выхлопной трубы и обоприте щиток на выхлопную трубу.
8. С помощью небольшой отвертки сожмите подковообразные зажимы, затем высвободите тросики из опорного кронштейна, поддев или потянув их вверх (см. иллюстрации).
3.8а Сожмите подковообразные зажимы и подденьте тросик
3.8b Шпонки фиксатора (отмечены стрелками) тросика - показаны со снятым тросиком
9. Извлеките из отверстия в полу уплотнитель тросиков и снимите рычаг, кожух и тросики с автомобиля (см. иллюстрацию).
3.9 Сожмите фиксаторы (отмечены стрелками) и извлеките уплотнитель тросиков из отверстия в полу
10. Для отсоединения тросиков от кожуха рычага снимите шарнирное соединение тросиков с рычага, затем сожмите фиксаторы и извлеките тросики из кожуха (см. иллюстрации).

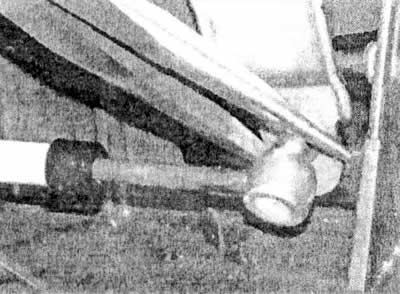

3.10а Снимите шарнирное соединение тросиков с рычага...
3.10b ...затем сожмите фиксаторы и извлеките тросик из кожуха
11. Рычаг переключения передач является неотъемлемой частью кожуха и не поставляется отдельно.
Установка
12. Установка производится в обратной последовательности снятия, включая следующие пункты:
- а) Свяжите тросики для облегчения продевания их сквозь отверстие в полу при их перемещении в исходные положения.
- b) Нанесите смазку на шарниры перед установкой.
- с) Регулировка тросиков переключения передач не возможна.
