На заметку 1: Аудиосистема, установленная на заводе как стандартное оборудование, снабжена системой защиты от кражи. Если аудиосистема не снималась с автомобиля, то при отключении и повторном включении питания система сама введет нужный код защиты. Если аудиосистема снята с «родного» автомобиля, то на другом автомобиле она работать не будет.
На заметку 2: Не отсоединяйте аккумулятор ранее, чем через 2 минуты после выключения зажигания.
Аккумулятор
Отсоединение
1. Аккумулятор расположен в моторном отсеке в левом углу.
2. Перед отсоединением аккумулятора закройте окна, люк и двери автомобиля и убедитесь, что сигнализация автомобиля отключена (см. «Руководство по эксплуатации» или Главу 12).
3. Снимите переднюю часть кожуха аккумулятора, затем снимите заднюю (см. иллюстрации).

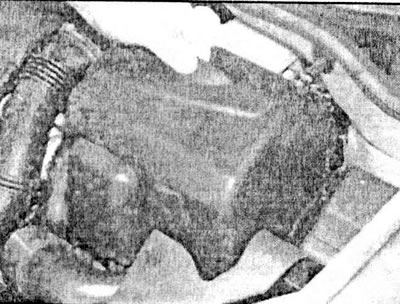

4.3а Снимите переднюю часть кожуха аккумулятора...

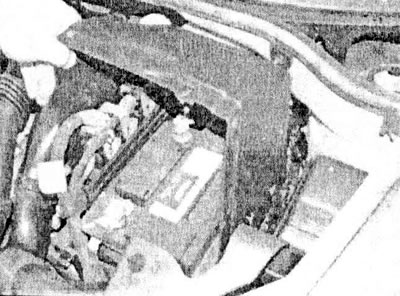

4.3b ...затем снимите заднюю секцию
4. Ослабьте гайку зажимного болта и отсоедините провод от отрицательной клеммы аккумулятора (см. иллюстрацию).

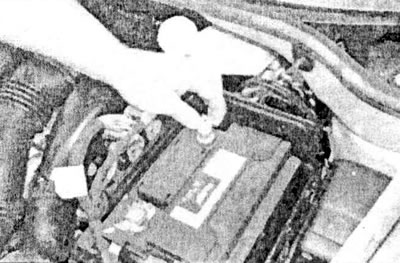

4.4 Ослабьте гайку зажимного болта и отсоедините провод от отрицательной клеммы аккумулятора
5. Поднимите отжимной рычаг и отсоедините провод от положительной клеммы аккумулятора.
Подсоединение
6. При подключении, в первую очередь подсоедините положительный провод, а затем отрицательный. После подсоединения смажьте клеммы техническим вазелином.
7. Подсоединив аккумулятор, включите зажигание и не запускайте мотор ранее, чем через одну минуту. За это время электронная система управления двигателем и контрольные электронные узлы должны стабилизироваться. При наличии системы противоугонной сигнализации обратитесь к Главе 12.
8. Для восстановления функций механизма замка, заблокируйте и разблокируйте заднюю дверь.
9. Установите настройки звуковой сигнализации и многофункционального дисплея.
10. Настройте электрические стеклоподъемники передних окон следующим образом:
а) Нажмите на контрольный переключатель и полностью откройте окно.
b) Нажмите на переключатель, чтобы закрыть окно. Стекло начнет подниматься, а затем остановится.
с) Нажмите снова на переключатель до полного закрытия окна.
11. На моделях с люком настройте его приводной механизм следующим образом:
- а) Установите переключатель в положение полного открытия.
- b) Удерживайте переключатель нажатым в течение 1 секунды после того, как люк полностью откроется.
Снятие
12. Отсоедините аккумулятор, как описано выше.
13. На дизельных моделях снимите дефлектор, установленный перед кожухом аккумулятора, повернув его пластмассовый фиксатор на 90°. Извлеките дефлектор с лицевой части впускных воздуховодов.
14. Сожмите пластмассовый фиксатор на кожухе аккумулятора и отцепите его от основания аккумулятора (см. иллюстрацию). Приподнимите аккумулятор, чтобы расцепить нижние установочные выступы, затем извлеките аккумулятор из его кожуха.

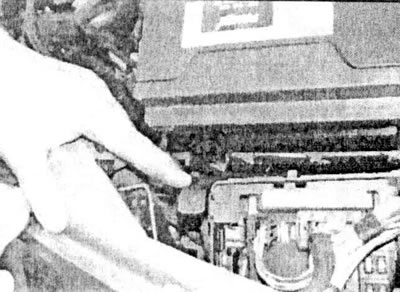

4.14 Сожмите пластмассовый фиксатор на кожухе аккумулятора и отцепите его от основания аккумулятора
Установка
15. Установка производится в обратной последовательности снятия. Убедитесь, что аккумулятор правильно расположен в кожухе. Подключите аккумулятор, как описано выше.
Кожух аккумулятора
Снятие
16. Снимите аккумулятор, как описано выше.
17. В зависимости от модели, снимите воздухоочиститель и/или впускные воздуховоды для обеспечения доступа к кожуху аккумулятора.
18. Отсоедините трубу воздухозаборника от лицевой части кожуха аккумулятора и снимите с зажима на кожухе жгут проводов (см. иллюстрацию).

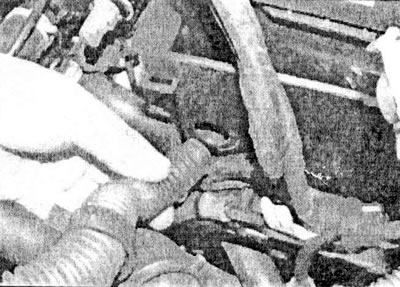

4.18 Отсоедините трубу воздухозаборника от лицевой части кожуха аккумулятора
19. Извлеките из кожуха аккумулятора блок системы управления двигателем, как описано в Главе 4А или 4В, в зависимости от модели автомобиля.
20. Снимите пластмассовую разделительную перегородку, расположенную перед электрическим блоком усилителя руля (см. иллюстрацию).

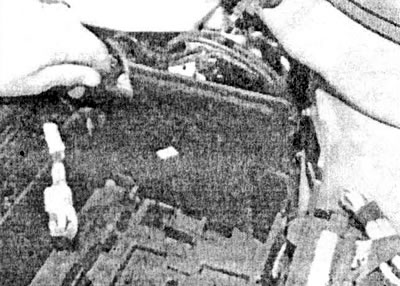

4.20 Снимите пластмассовую разделительную перегородку
21. Отсоедините три разъема проводов от блока усилителя руля. Для отсоединения большого разъема извлеките стопорное кольцо, затем выдвиньте защелку фиксации (см. иллюстрации).

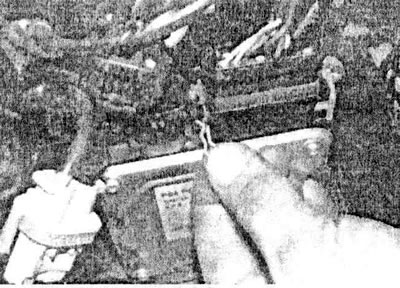

4.21а Извлеките стопорное кольцо разъема проводов...

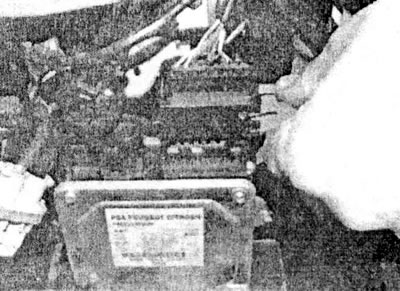

4.21b ...затем выдвиньте защелку фиксации
22. Выкрутите два крепящих болта кожуха аккумулятора. Сдвиньте кожух вперед для расцепления задних установочных выступов, затем извлеките кожух вместе с блоком усилителя руля из моторного отсека.
Установка
23. Установка производится в обратной последовательности снятия.
