Снятие
1. Отсоедините аккумулятор (см. подраздел 4).
2. Поскольку доступ к стартеру нужен и сверху и снизу, затяните стояночный тормоз, поднимите передок автомобиля и установите его на подпорки. Снимите защиту картера двигателя (если она есть).
Бензиновые двигатели
3. Снимите воздухоочиститель, как описано в Главе 4А.
4. Отверните две гайки клемм стартера и снимите с них провода. Снимите шайбы из-под гаек.
5. Выверните три болта крепления стартера (два позади стартера и еще один, который проходит сквозь кожух коробки передач), поддерживая стартер по мере удаления болтов. Извлеките шайбы из-под болтов и запомните расположение всех кронштейнов, которые крепятся этими болтами, чтобы при установке их не перепутать (см. иллюстрацию).
10.5 Монтажные болты стартера (отмечены стрелками)
6. Снимите стартер и вытащите его из-под автомобиля. Вытащите из картера установочный штифт стартера (если он установлен).
Дизельные двигатели
На заметку: Доступ к стартеру чрезвычайно ограничен сверху и снизу. Для обеспечения должного доступа будет необходимо разъединять или перемещать в сторону различные трубы, шланги и жгуты проводов.
7. Снимите воздухоочиститель и впускные воздуховоды, как описано в Главе 4В.
8. В соответствии с Главой 4В, отсоедините промежуточную/заднюю выхлопную трубу от каталитического конвертера.
9. На двигателях с 16 клапанами, запомните расположение соединителей вакуумных шлангов на вакуумном резервуаре, расположенном под стартером. Отсоедините шланги, затем, выкрутив две гайки, снимите резервуар.
10. Ослабьте и выкрутите две гайки и снимите провода с клемм втягивающего реле стартера. Извлеките из-под гаек шайбы. Освободите жгут проводов от хомутов, затем выкрутите болт, крепящий поддерживающую проводку плиту на стартере (см. иллюстрации).

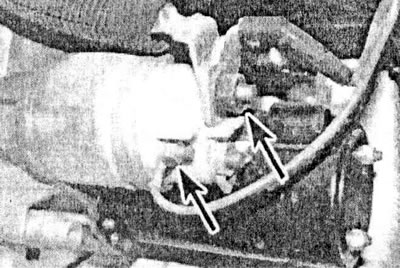

10.10а Выкрутите две гайки (отмечены стрелками) и отсоедините провода от стартера

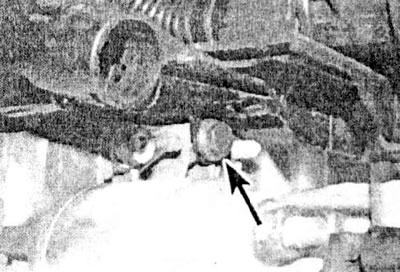

10.10b Выкрутите болт (отмечен стрелкой), крепящий плиту, поддерживающую проводку, на стартере
11. Выверните три болта крепления стартера (два позади стартера и еще один, который проходит сквозь кожух коробки передач), поддерживая стартер по мере удаления болтов. Извлеките шайбы из-под болтов и запомните расположение всех кронштейнов, которые крепятся этими болтами, чтобы при установке их не перепутать (см. иллюстрацию 10.5).
12. Сместите компоненты выхлопной системы влево и выведите стартер из-под двигателя. Вытащите из картера установочный штифт стартера (если он установлен).
Установка
13. Установите стартер в последовательности, противоположной снятию. Не забудьте вставить установочные штифты и установить кронштейны под болты стартера.
