Точки установки домкрата и осевых опор обозначены треугольником на коробе автомобиля
Для того, чтобы поднять переднюю часть автомобиля, поместите домкрат под раму двигателя спереди в центре. Поднимите автомобиль на нужную высоту и установите опоры под усиленными точками порога.
Для того, чтобы поднять заднюю часть автомобиля, поместите домкрат под нижним рычагом задней подвески, непосредственно под пружиной подвески. Поднимите автомобиль на нужную высоту и установите опоры под усиленными точками порога. Домкрат, входящий в комплект автомобиля, устанавливается в специально усиленных точках на внутренней стороне порогов кузова. Перед тем, как начать подъем автомобиля, убедитесь, что головка домкрата установлена правильно.
Никогда не работайте под, рядом или около поднятого автомобиля, если он не имеет надежных опор, по крайней мере, в двух точках.
Введение
Выбор хороших инструментов - залог хорошего обслуживания и успешного ремонта автомашины. Для автовладельцев, не имеющих таких инструментов, их покупка вызовет значительный расход. Однако при условии, что купленные инструменты соответствуют требованиям безопасности и имеют хорошее качество, они будут служить много лет и сэкономят много средств.
Чтобы помочь автовладельцу решить, какие инструменты ему необходимы для выполнения различных работ, описанных в этом Руководстве, мы составили три списка инструментов под следующими заголовками: «Обслуживание и мелкий ремонт», «Средний и капитальный ремонт» и «Специальный инструмент». Владельцы, не имеющие практики ремонта, должны начать с приобретения набора инструментов для обслуживания и мелкого ремонта и ограничиться простым рабочим местом около автомобиля. Затем, по мере накопления опыта, можно перейти к решению более сложных задач. Для этого потребуется приобретение дополнительных инструментов по мере необходимости. Таким образом, набор инструментов «Обслуживание и мелкий ремонт» может быть увеличен до набора «Средний и капитальный ремонт» в течение значительного периода времени, без больших единовременных затрат. Опытные механики могут иметь набор инструментов, подходящий для большинства ремонтных работ, а также и добавочные инструменты из «Специальной» категории, если есть уверенность, что расходы на их приобретение будут оправданы частым использованием этих инструментов.
Торцевые головки и вороток с храповым механизмом

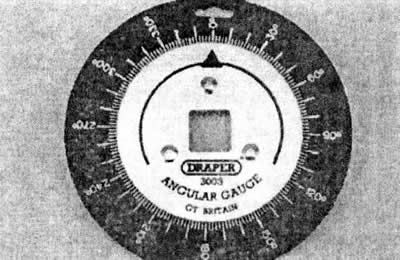

Индикатор усилия затяжки по углу

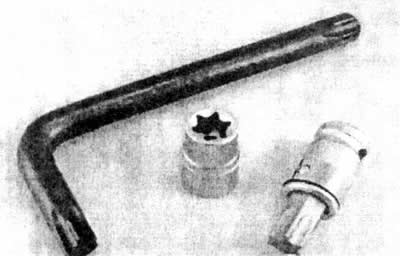

Шлицевой ключ и торцовые головки
Шланговый зажим
Набор инструментов для обслуживания и мелкого ремонта
В этом списке представлен минимальный набор инструментов, необходимых для обслуживания и мелкого ремонта. Мы рекомендуем покупать комбинированные гаечные ключи (накидной ключ с одной стороны и рожковый - с другой); хотя эти ключи более дороги, они имеют преимущества обоих типов гаечных ключей.
- Набор гаечных ключей: Метрические - от 8 до 19 мм включительно
- Разводной ключ - челюсти 35 мм (приблизительно).
- Свечной ключ (с резиновой вставкой)
- Приспособление для регулировки зазора в свечах зажигания
- Набор щупов
- Ключ для отворачивания ниппелей продувки тормозной системы
- Отвертки:
- С плоским концом - 100 мм длиной X 6 мм диаметром
- С крестообразным концом — 100 мм длиной х 6 мм диаметром.
- Плоскогубцы
- Ножовка
- Индикатор давления в шинах
- Приспособление для снятия масляного фильтра
- Наждачная бумага на тканевой основе
- Проволочная щетка (маленькая) 0 Воронка (среднего размера)
Набор инструментов для среднего и капитального ремонта
Эти инструменты и приспособления необходимы для любого серьезного ремонта автомашины и дополняют набор инструментов для обслуживания и мелкого ремонта.
В этот список включен набор торцевых ключей со сменными головками. Хотя он дорог, однако, очень удобен для производства ремонта при отворачивании гаек и болтов с различными головками. Мы рекомендуем вороток для таких ключей с квадратной головкой, поскольку его можно использовать с большинством динамометрических головок.
Инструменты в этом списке иногда требуют дополнения инструментами из Специального списка:
- Набор торцевых головок в диапазоне предыдущего списка
- Вороток с обратимым храповым приводом (для использования с торцевыми головками)
- Удлинитель длиной не менее 250 мм (для использования с торцевыми головками)
- Вороток с карданным шарниром (для использования с торцевыми головками)
- Динамометрический ключ (для использования с торцевыми головками)
- Молоток с круглой головкой
- Молоток с мягкой головкой (пластмасса, алюминий или резина)
- Отвертки:
- С плоским концом - длинная и прочная, короткая (широкая), узкая (для электроработ)
- С крестообразным концом - длинная и прочная, короткая (широкая)
- Плоскогубцы: С длинными носиками. Бокорезы (для электроработ)
- Съемники пружинных колец - внешних и внутренних
- Зубило - 25 мм
- Разметчик
- Шабер
- Кернер
- Пробойник
- Ножовка
- Комплект шланговых зажимов
- Дрель с комплектом сверл
- Стальная линейка
- Набор напильников
- Подставки под автомобиль
- Набор проволочных щеток
- Гидравлический домкрат
- Переносная лампа с удлинителем
- Универсальный электроизмеритель
Специальные инструменты
Инструменты и приспособления, приведенные в этом списке, не используются часто и дорого стоят, однако должны использоваться, в соответствии с инструкциями изготовителя. Если относительно сложные механические работы производятся редко, покупка этих инструментов не окупится. Если дело обстоит так, Вы могли бы объединиться вместе с друзьями (или присоединиться к клубу автомобилистов), чтобы купить такие инструменты или взять их в прокат у специалистов.
Следующий список содержит только те инструменты и приспособления, которые имеются в свободной продаже, а не те, которые произведены изготовителем автомобиля специально для своих представителей. В тексте этого Руководства Вы можете найти ссылки на специальные инструменты. Обычно приводится альтернативный метод выполнения работы без специальных инструментов. Однако, иногда альтернативы им нет. Если дело обстоит так и соответствующие инструменты не могут быть куплены или заимствованы, Вы должны будете поручить работу представителю фирмы.
- Приспособление для сжатия пружин клапанов
- Приспособление для разборки клапанов
- Кондуктор поршневых колец
- Приспособление для снятия/ус-тановки поршневых колец
- Хонинговальная головка для расточки зеркала цилиндра
- Съемник шаровых пальцев
- Устройство для сжатия пружин подвески
- Съемники различных конструкций 0 Ударная отвертка
- Микрометр
- Измеритель углов/индикатор часового типа
- Стробоскоп
- Измеритель углов прерывателя/ тахометр
- Универсальный электрический тестер
- Считыватель кода неисправности
- Компрессометр
- Ручной вакуумный насос и индикатор
- Приспособление для центровки ведомого диска сцепления
- Приспособление для снятия тормозных колодок
- Приспособление для распрессовки/запрессовки втулок
- Приспособление для извлечения шпилек
- Набор метчиков и плашек для нарезания резьбы
- Приспособление для подъема грузов
- Домкрат-тележка
Покупка инструментов
Супермаркеты и большие магазины запчастей часто предлагают превосходные инструменты и приспособления высокого качества по низким ценам.
Помните, Вам совсем не обязательно покупать самый дорогой инструмент, но избегайте также покупать и самый дешевый. Остерегайтесь «выгодных сделок», предлагаемых на распродажах из багажников автомобилей или в подобных местах. Можно, конечно, и здесь купить хорошие инструменты по разумным ценам, но всегда старайтесь покупать изделия, которые соответствуют требованиям безопасности. Если Вы сомневаетесь, посоветуйтесь с владельцем или управляющим магазина.
Хранение и обслуживание инструментов
Купив необходимый набор инструментов, содержите его в чистом и пригодном к эксплуатации состоянии. После использования всегда очищайте инструменты от грязи, масла и металлических частиц сухой тканью. Никогда не оставляйте их на рабочем месте, если не используете их в настоящее время. Простые инструменты типа отверток и плоскогубцев хранят на стенах гаража, (гаечные ключи и головки торцевых ключей храните в металлической коробке. Любые измерительные приборы, индикаторы и т д, должны храниться в местах, где они будут защищены от повреждений и ржавчины.
Соблюдайте элементарную осторожность, когда работаете с инструментами и приспособлениями. Время от времени на головке молотка возникают забоины, а лезвия отверток тупятся. Уделите Вашим инструментам немного внимания, поработайте наждачной бумагой или напильником и Вы вернете инструменты в первоначальное состояние.
Микрометры
Ременной ключ
Считыватель кода неисправности
Стрелочный индикатор
Компрессометр
Рабочее место
Если объем работ превышает обычное обслуживание, необходимо наличие хорошего рабочего места. Например, такие работы как сборка и разборка двигателя и т.п. должны производиться в гараже под крышей. Везде, где возможно, разборка любой детали должна производиться на чистом, плоском верстаке или столе, имеющем подходящую высоту.
Любой верстак должен быть оборудован тисками с раскрытием до 100 мм. Такие тиски подходят для большинства рабочих мест. Как упомянуто выше, сухое, чистое место должно быть выделено для хранения инструментов, кроме того требуется место для хранения всевозможных смазок, жидкостей, краски для подкрашивания и т.д.
Один из самых ходовых инструментов в гараже - это электрическая дрель с патроном для сверл диаметром по крайней мере до 8 мм, которая может использоваться для самых разных работ.
Последнее, но не менее важное, всегда держите на рабочем месте несколько старых газет и чистых тряпок, и содержите рабочее место в чистоте.
Ниже даны рекомендации по проверке технического состояния автомобиля с точки зрения его готовности к ежегодному техническому осмотру.
Очевидно, что Вам не удастся определить техническое состояние автомобиля также квалифицированно, как это делается на станции технической диагностики. Однако, указанные ниже проверки позволят Вам установить и, возможно, устранить неисправности перед тем, как предъявлять автомобиль на техосмотр.
Если работоспособность проверяемого компонента вызывает сомнения, проверяющий может решить вопрос о его пригодности по своему усмотрению. При этом его решение будет зависеть от того, насколько позитивно он к Вам настроен. Немаловажное значение для этого имеет внешний вид автомобиля: если автомобиль чисто вымыт и видно, что он хорошо содержится, проверяющий, скорее всего, будет склонен считать его исправным, а не так как при автомобиле, пребывающем в явно запущенном состоянии.
Требования, предъявляемые к техническому состоянию и приведенные в этом руководстве, основаны на инструкциях, действующих на момент написания Руководства. Эти требования со временем ужесточаются, хотя для старых автомобилей делаются некоторые послабления. Для проведения некоторых проверок Вам понадобится помощник.
