Передняя выхлопная труба

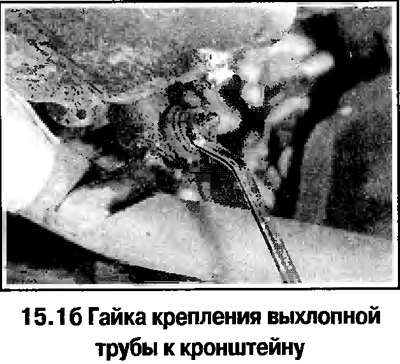

1. Передняя выхлопная труба крепится к выпускному коллектору болтами. На двигателях 1,4 и 1,6 л предусмотрен также кронштейн (смотрите фотографию).
Промежуточная выхлопная труба

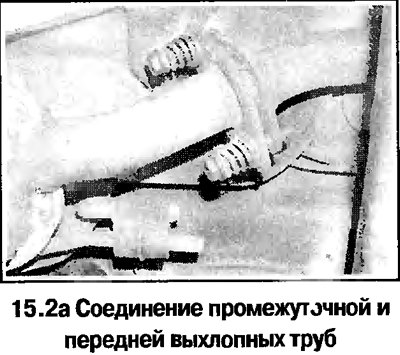

2. Отверните болты, удалите пружины и снимите промежуточную выхлопную трубу (смотрите фотографию).
Оконечная выхлопная труба
3. Крепление оконечной выхлопной трубы к промежуточной ничем не отличается от крепления промежуточной выхлопной трубы к передней трубе.
Оригинал найдёте на этом ресурсе (AutoInstruction)

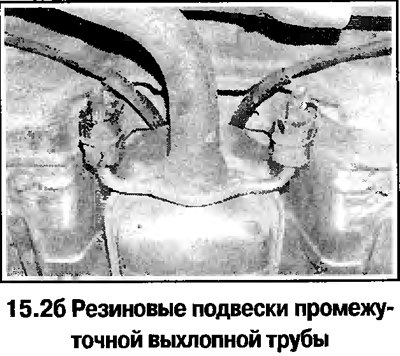

4. На рассматриваемых автомобилях можно снять всю выхлопную систему, отвернув крепления передней трубы на выпускном коллекторе и сняв с резиновых подвесок.
5. При сборке замените все прокладки разбиравшихся соединений. Соединения без прокладок собираются на специальной высокотемпературной пасте.
