Одновальные (SOHC) двигатели
1. Отсоедините разъем от датчика кислорода.
2. Отсоедините от коллектора выхлопную трубу.
3. Снимите тепловой щиток коллектора, предварительно отсоединив патрубок отвода горячего воздуха.
4. Снимите со свеч колпачки, с помощью специального ключа снимите со свеч тепловые экраны.
5. Равномерно и постепенно отверните болты (гайки) и снимите коллектор.
6. При установке коллектора замените болты (гайки) крепления коллектора и все прокладки. Смажьте резьбы тепловых экранов свечей тугоплавкой смазкой.
Двухвальные двигатели 1,4 и 1,6 л
7. Снимите верхний кожух двигателя, отвернув винты и удалив пробку маслозаливной горловины.
8. Отсоедините разъем отдатчика кислорода, достаньте провод датчика из скоб.
9. Отсоедините от коллектора выхлопную трубу.
10. Отверните болты и снимите коллектор.
11. При установке коллектора замените болты (гайки) крепления коллектора и все прокладки.
Двигатель 1,8 л
12. Снимите верхний кожух двигателя, отвернув винты, и удалив пробку маслозаливной горловины.
13. Слейте жидкость из системы охлаждения. Отсоедините от тремостата патрубок.

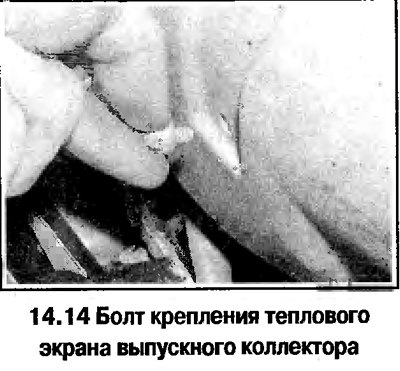

14. Снимите с коллектора тепловой экран, отвернув 3 болта (смотрите фотографию). Отверните болт и уведите в сторону патрубок маслоуказателя.

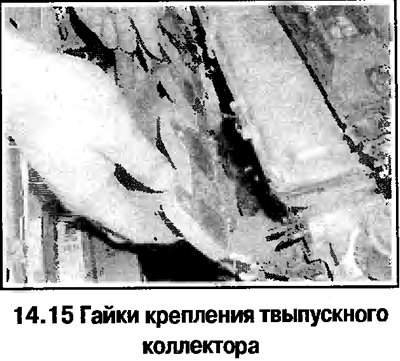

15. Отверните гайки и снимите коллектор (смотрите фотографию).
16. При установке коллектора замените болты (гайки) крепления коллектора и все прокладки.
Двигатель 2,0 л
17. Снимите с двигателя обе монтажные проушины.
18. Отпустите хомут переднего шланга на головке цилиндров. Шланг не отсоединяйте.
19. Снимите с коллектора тепловой экран, отвернув 3 болта.
20. Отверните болты (гайки) и снимите коллектор (смотрите фотографию).
21. При установке коллектора замените болты (гайки) крепления коллектора и все прокладки.
