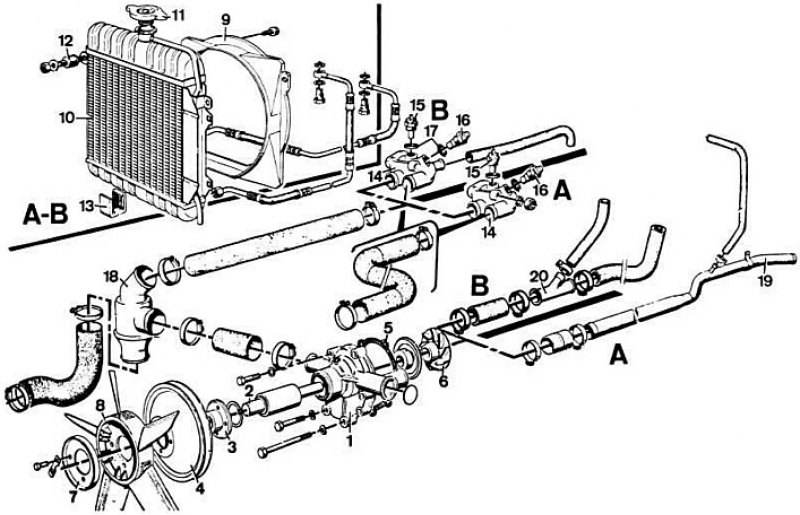

Детали системы охлаждения:
А — кроме «315», «316»с 1981 модельного года; В — «315», «316» с 1981 модельного года.
1 - водяной насос; 2 - валик водяного насоса; 3 - ступица; 4 - шкив привода вентилятора; 5 - прокладки; 6 - крыльчатка; 7 - центрирующий конус; 8 - вентилятор; 9 - направляющий кожух вентилятора; 10 - радиатор; 11 - пробка радиатора; 12 - резинометаллическая подушка; 13 - опора радиатора; 14 - соединительный фланец; 15,16 - термоэлектрические датчики; 17 - уплотнительные кольца; 18 - термостат; 19 - отводящий трубопровод; 20 - тройник; 21 - трубопроводы охлаждения масла на автомобилях с автоматической КПП.
