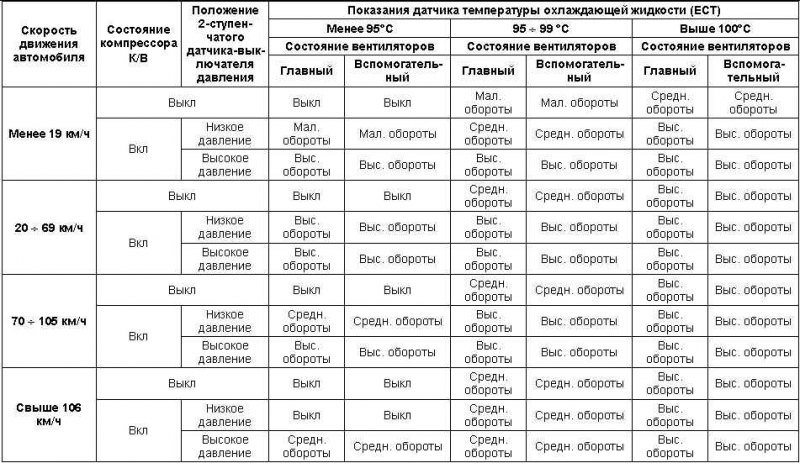

Детали установки радиатора и вентиляторов системы охлаждения на моделях 2.0 и 2.5 л (на моделях без К/В устанавливается лишь главный вентиля
1 - Подушка нижней опоры радиатора; 2 - Радиатор; 3 - Подушка верхней опоры радиатора; 4 - Кронштейн верхней опоры радиатора; 5 - Хомут; 6 - Впускной шланг радиатора; 7 - Крышка расширительного бачка; 8 - Переливной шланг; 9 - Расширительный бачок; 10 - Кожух вспомогательного вентилятора системы охлаждения; 11 - Сборка вспомогательного вентилятора с приводным электромотором; 12 - Кожух главного вентилятора системы охлаждения; 13 - Сборка главного вентилятора с приводным электромотором; 14 - Хомут шланга тракта охлаждения ATF (только модули с АТ); 15 - Впускной шланг А тракта охлаждения ATF (только модели с АТ); 16 - Выпускной шланг А тракта охлаждения ATF (только модели с АТ); 17 - Трубки тракта охлаждения ATF (только модели с АТ); 18 - Выпускной шланг В тракта охлаждения ATF (только модели с АТ); 19 - Впускной шланг В тракта охлаждения ATF (только модели с АТ); 20 - Выпускной шланг радиатора; 21 - Сливная пробка радиатора; 22 - Уплотнительное кольцо; 23 - Кронштейн нижней опоры радиатора
Усилия затягивания резьбовых соединений, Нм:
- Т1: 4.4
- Т2: 12
- Т3: 18
- Т4: 3.4
- Т5: 4.9
Детали установки радиатора и вентиляторов системы охлаждения на моделях 3.0
1 - Кронштейн нижней опоры радиатора; 2 - Подушка нижней опоры радиатора; 3 - Сливная вентиль радиатора; 4 - Радиатор; 5 - Кронштейн верхней опоры радиатора; 6 - Подушка верхней опоры радиатора; 7 - Хомут; 8 - Впускной шланг радиатора; 9 - Хомут; 10 - Шланг расширительного бачка; 11 - Выпускной шланг радиатора; 12 - Крыльчатка вспомогательного вентилятора; 13 - Электромотор вспомогательного вентилятора; 14 - Кожух вспомогательного вентилятора; 15 - Крыльчатка главного вентилятора; 16 - Электромотор вспомогательного вентилятора; 17 - Кожух главного вентилятора; 18 - Крышка расширительного бачка; 19 - Переливной шланг; 20 - Расширительный бачок; 21 - Хомут шланга тракта охлаждения ATF; 22 - Впускной шланг А тракта охлаждения ATF; 23 - Выпускной шланг А тракта охлаждения ATF; 24 - Трубки тракта охлаждения ATF; 25 - Впускной шланг В тракта охлаждения ATF; 26 - Выпускной шланг В тракта охлаждения ATF
Усилия затягивания резьбовых соединений, Нм:
- Т1: 4.4
- Т2: 4.9
- Т3: 7.5
- Т4: 12
