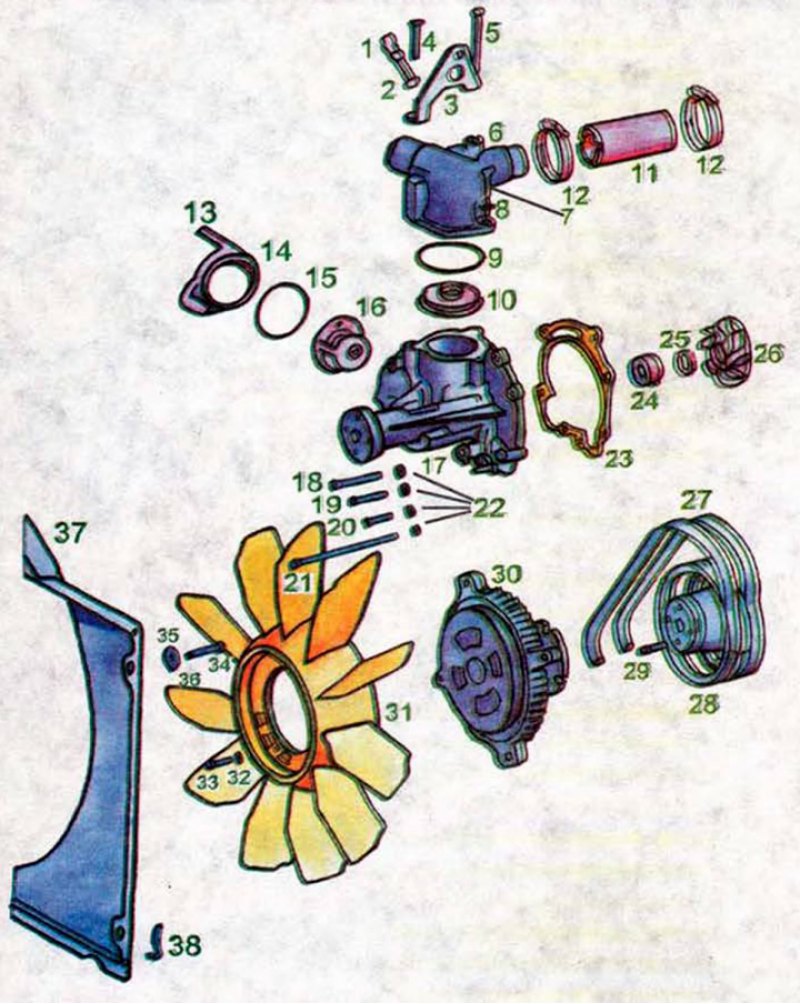

1 - термодатчик; 2 - прокладка; 3 - подвесное ушко; 4 - болт; 5 - болт; 6 - входной патрубок; 7 - болт; 8 - шайба; 9 - прокладка; 10 - распорное кольцо; 11 - водяной шланг; 12 - хомутик; 13 - болт с неспадающей шайбой; 14 - крышка; 15 - прокладка; 16 - термостат; 17 - водяной насос; 18 - болт; 19 -болт; 20 - болт; 21 - болт; 22 - шайба; 23 - прокладка; 24 - уплотнительное кольцо; 25 - сопрягающее кольцо с уплотнением; 26 - крыльчатка; 27 - клиновый ремень; 28 - шкив водяного насоса; 29 - болт; 30 - регулируемая частотой вращения вязкоупругая муфта сцепления; 31 - вентилятор; 32 - шайба; 33 - болт; 34 - болт; 35 - пружинное кольцо; 36' - шайба; 37 - кожух вентилятора; 36 - плоская пружина
