Электрические схемы: контроль, радио, часы, приборы, фары (с марта 1992 года) (Opel Astra F)

0

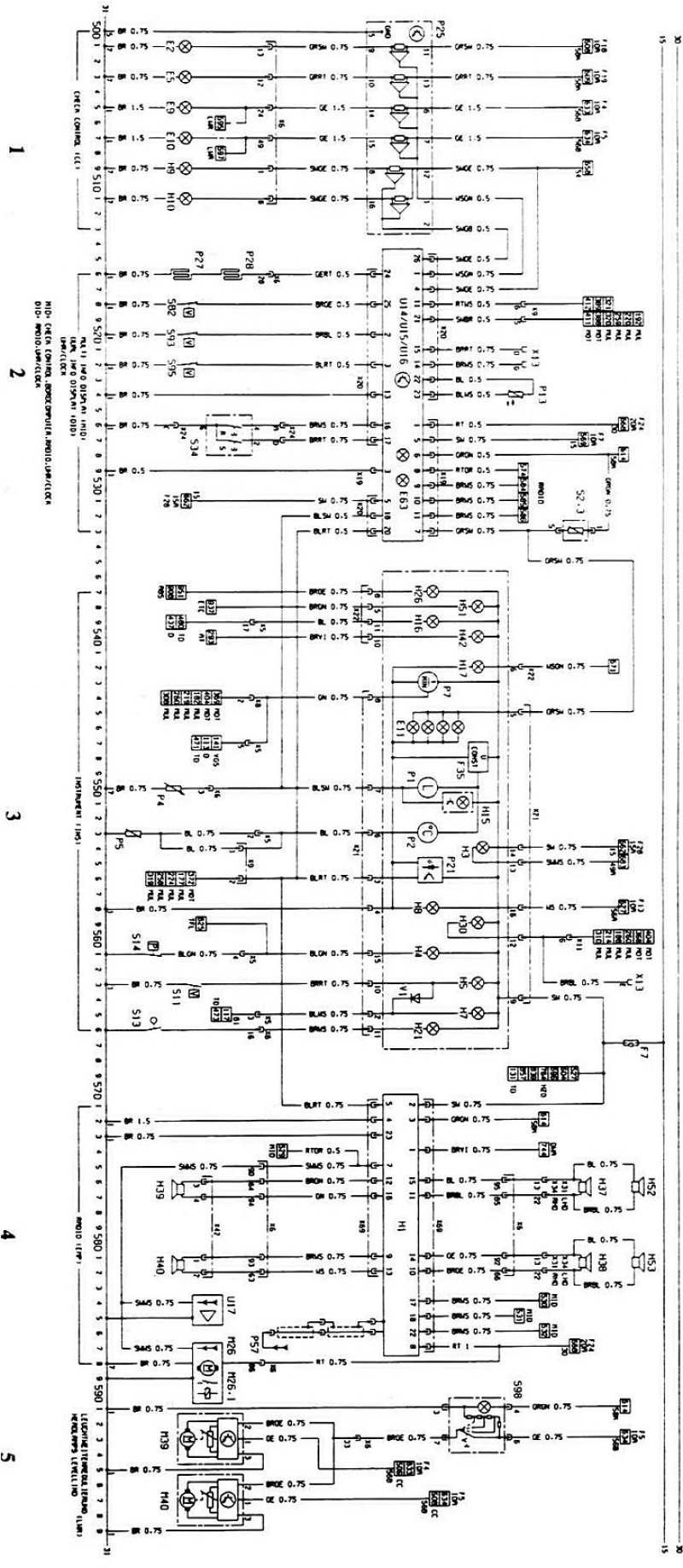

Принципиальная электрическая схема для моделей с 28 плавкими предохранителями в коробке (примерно с марта 1992 г.) (продолжение)

1 — контроль; 2 — радио, часы; 3 — приборы; 4 — радио; 5 — фары головного света

Пояснения к схемам электрооборудования и сокращения смотрите здесь →

Ключ к принципиальным электрическим схемам находится здесь →
