1 — дизель; 2 — турбодизель
Пояснения к схемам электрооборудования и сокращения смотрите здесь →
Ключ к принципиальным электрическим схемам находится здесь →

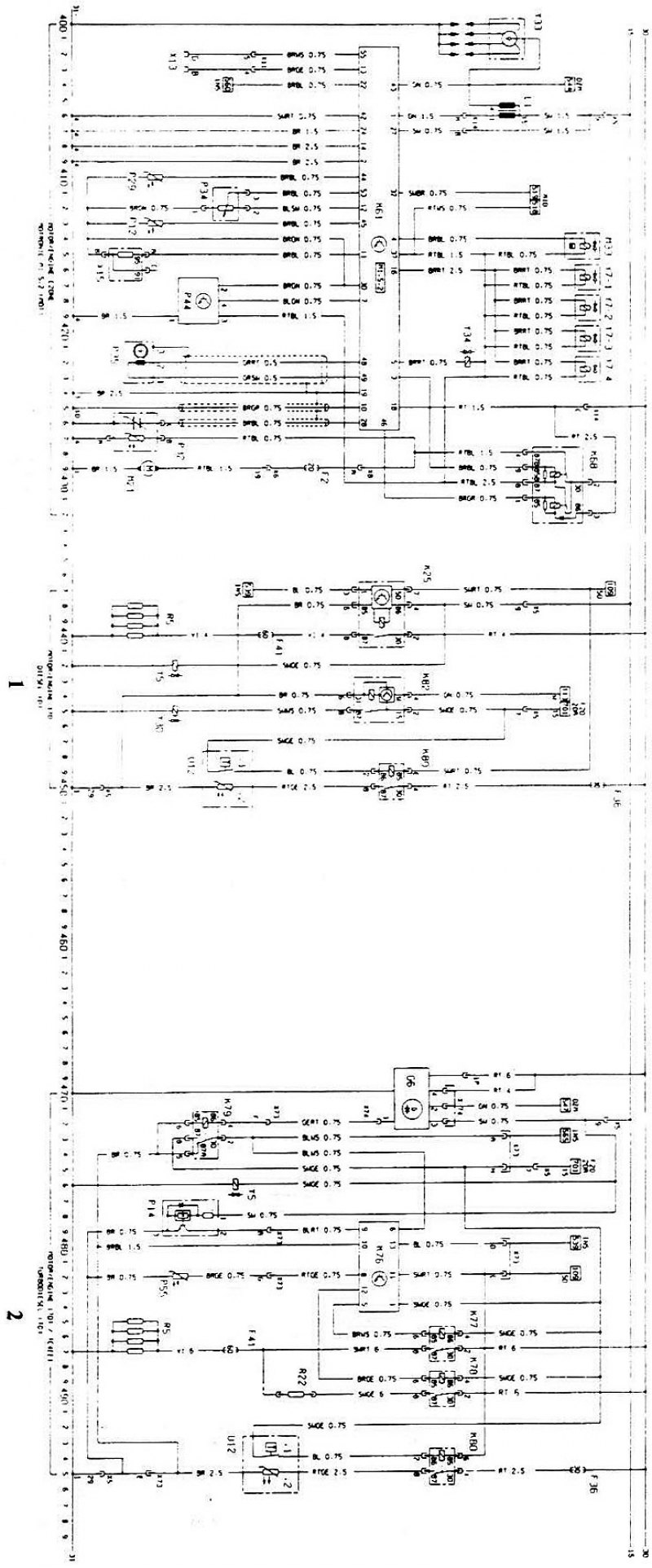

Электрическая схема для дизеля и турбодизеля (с марта 1992 года) (Opel Astra F)
Принципиальная электрическая схема для моделей с 28 плавкими предохранителями в коробке (примерно с марта 1992 г.) (продолжение)
