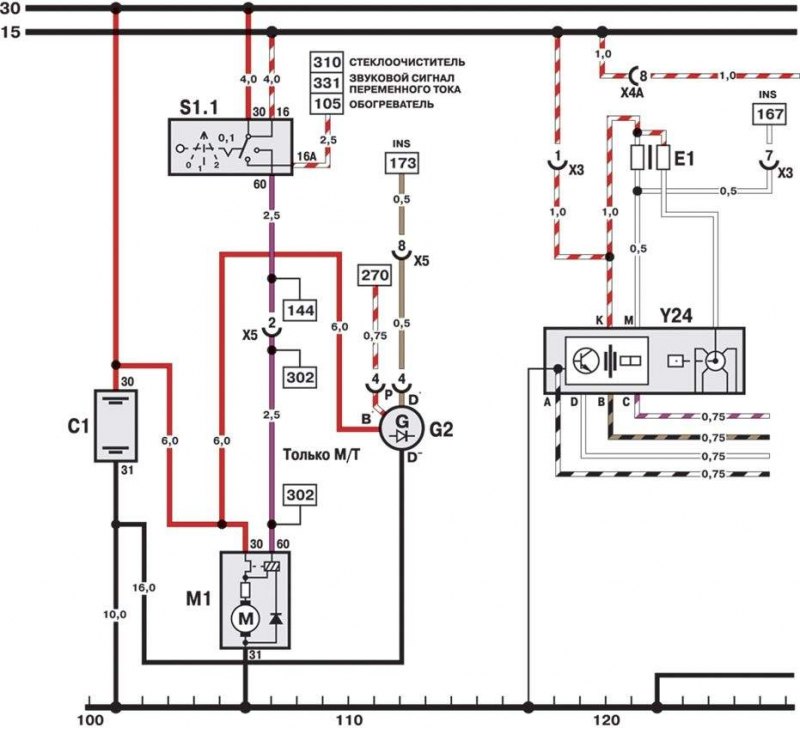

Электрическая схема №1
- F1–F18 — Плавкий предохранитель - пассажирский салон
- F19–F24 — Плавкий предохранитель - отсек двигателя
- G1 — Батарея
- G2 — Генератор переменного тока
- E1 — Катушка зажигания
- М1 — Стартер
- Y24 — Прерыватель-распределитель зажигания
- S1.1 — Переключатель зажигания
- Х1 — Соединитель (3 штифта) для переднего жгута и жгута проводов TBI
- Х2 — Соединитель (8 штифтов) для жгутов приборного щитка и двери
- Х2А — Соединитель (14 штифтов) для жгутов: дверного и передней двери (левой)
- Х2В — Соединитель (14 штифтов) для жгутов: дверного и передней двери (правой)
- Х4 — Соединитель (18 штифтов) для жгутов приборного щитка и TBI
- Х4А — Соединитель (6 штифтов) для жгутов приборного щитка и TBI
- Х5 — Соединитель (8 штифтов) для жгутов приборного щитка и двигателя
- Х6 — Соединитель (16 штифтов) для жгутов: приборного щитка и заднего
- Х6А — Соединитель (4 штифта) для жгутов: приборного щитка и заднего
- Х6В — Соединитель (3 штифта) для заднего жгута и отвода жгута приборного щитка
- Х7 — Соединитель (18 штифтов) для жгутов: приборного щитка и переднего
- Х7А — Соединитель (9 штифтов) для жгутов: приборного щитка и переднего
