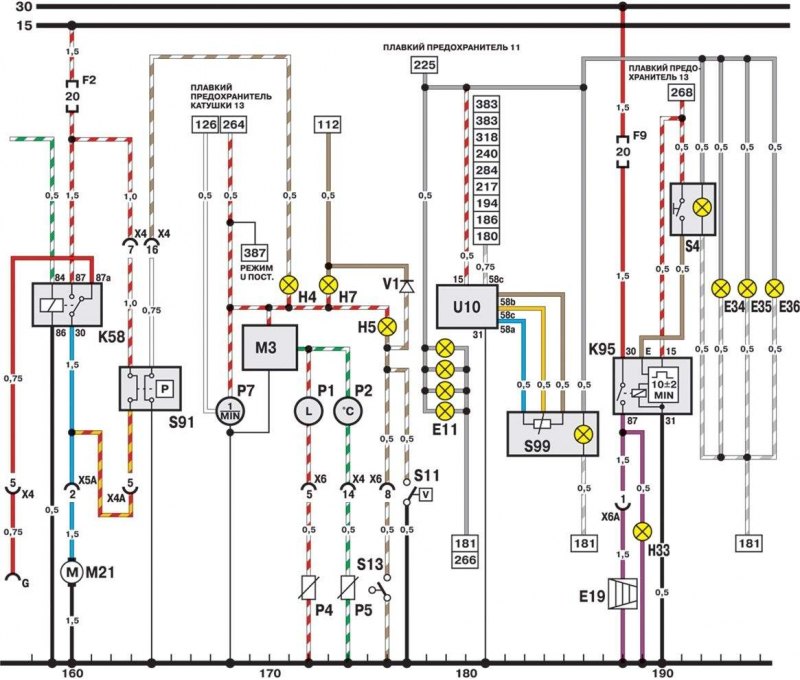

Электрическая схема №3
- М21 — Топливный насос
- К58 — Реле топливного насоса
- S91 — Переключатель давления масла - TBI
- Р7 — Тахометр
- F25 — Регулятор напряжения
- К95 — Реле таймера - обогреватель заднего окна
- V1 — Диод
- Е11 — Осветительная лампа приборного щитка
- Е19 — Обогреватель заднего окна
- Е34–36 — Контрольная лампа обогревателя
- Y4 — Лампа аварийной сигнализации давления масла в двигателе
- Y5 — Лампа аварийной сигнализации тормозной системы
- Y7 — Лампа аварийной сигнализации генератора переменного тока
- Y33 — Индикаторная лампа обогревателя заднего окна
- Р1 — Топливный датчик
- Р2 — Температурный датчик
- Р4 — Топливный датчик - топливный бак
- Р5 — Температурный датчик - охлаждающая жидкость
- U10 — Узел контроля освещения
- S99 — Переключатель контроля освещения
- S4 — Переключатель обогревателя заднего окна
- S11 — Переключатель тормозной жидкости
- S13 — Переключатель стояночного тормоза
