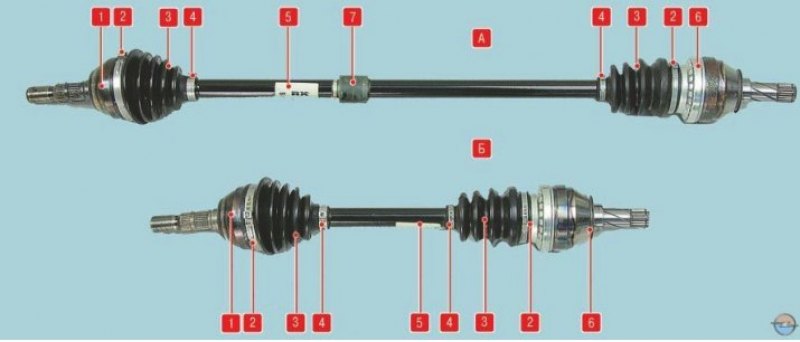

Рис 1. Приводы передних колес: А — привод правого переднего колеса; Б — привод левого переднего колеса: 1 – наружные шарниры равных угловых скоростей; 2 – большие хомуты крепления чехлов шарниров; 3 – чехлы шарниров; 4 – малые хомуты крепления чехлов шарниров; 5 – валы приводов; 6 – внутренние шарниры равных угловых скоростей; 7 – демпфер крутильных колебаний
Наружный шарнир типа Бирфильд состоит из корпуса, сепаратора, обоймы и шести шариков. В корпусе шарнира и в обойме выполнены канавки для размещения шариков. Канавки в продольной плоскости выполнены по радиусу, что обеспечивает требуемый угол поворота наружного шарнира. Шлицевый наконечник корпуса наружного шарнира установлен в ступицу переднего колеса и прикреплен к ней гайкой.
Обойма наружного шарнира установлена на шлицах вала 5 и зафиксирована на валу стопорным кольцом.
Внутренний шарнир типа Лебро автомобиля с механической коробкой передач отличается от наружного тем, что дорожки корпуса обоймы выполнены прямыми, а не радиусными, что позволяет деталям шарнира перемещаться в продольном направлении. Шлицевый наконечник корпуса внутреннего шарнира закреплен в полуосевой шестерне дифференциала пружинным стопорным кольцом.
Внутренний шарнир типа Трипод автомобиля с автоматической коробкой передач состоит из корпуса и трех роликов на игольчатых подшипниках, надетых на цапфы трехшиповой ступицы. В корпусе шарнира выполнены пазы для роликов. Трехшиповая ступица зафиксирована на валу стопорным кольцом, ролики позволяют ступице перемещаться в пазах корпуса шарнира в осевом направлении, благодаря чему привод может удлиняться или укорачиваться для компенсации взаимных перемещений подвески и силового агрегата. Шлицевые наконечники корпусов внутренних шарниров закреплены в полуосевых шестернях дифференциала тем же способом, что и у шарниров типа Лебро.
Для снижения крутильных колебаний и вибраций на вал правого привода напрессован резиновый демпфер 7.
В шарнирах типа Бирфильд и Лебро установлены шарики одной сортировочной группы. Все детали шарнира селективно подобраны друг к другу, поэтому ремонтировать шарнир заменой отдельных деталей нельзя, в запасные части поставляют только шарнир в сборе и малый ремкомплект, включающий в себя стопорное кольцо, чехол и хомуты крепления чехла, а в некоторых случаях и смазку.
Внутренний шарнир типа Трипод поставляют в запасные части в виде двух ремкомплектов: большой, включающий в себя все детали шарнира, и малый, содержащий стопорное кольцо, чехол, хомуты крепления чехла и в некоторых случаях смазку.
Для смазки шарниров применяют специальную смазку с дисульфидом молибдена (отечественный аналог – ШРУС-4). Полости всех шарниров защищены от попадания дорожной грязи и воды резиновыми гофрированными чехлами 3, закрепленными на корпусах шарниров и на валах приводов большими 2 и малыми 4 хомутами соответственно.
Наружные и внутренние шарниры равных угловых скоростей обоих приводов одинаковы. Однако поскольку валы приводов различаются по длине, приводы правого и левого колеса невзаимозаменяемые.
Примечание. Шарниры приводов очень долговечны, их расчетный ресурс почти равен ресурсу автомобиля. Однако в эксплуатации их меняют или ремонтируют довольно часто из-за повреждения защитных чехлов. Такая работа довольно дорога и трудоемка. Для того чтобы серьезно сэкономить, регулярно проверяйте состояние защитных чехлов шарниров и немедленно заменяйте их при малейших повреждениях. Если в шарнир через поврежденный чехол попадет вода или пыль, он выйдет из строя через несколько сотен километров пробега. Герметичный шарнир изнашивается чрезвычайно медленно.
