Вам потребуются: ключи «на 15» (два), торцовая головка «на 32», пассатижи, ключ для гаек колес, монтажная лопатка, молоток, бородок.
1. Снимите брызговики и защиту картера двигателя (см. Снятие и установка брызговиков и защиты картера двигателя).
2. Слейте масло из коробки передач (см. Проверка уровня, доливка и замена масла в механической коробке передач и рабочей жидкости в автоматической коробке передач).
3. Снимите колесо (см. Замена колеса).

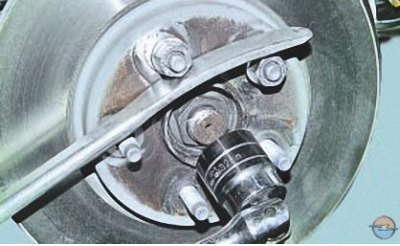

4. Ослабьте затяжку гайки передней ступицы…

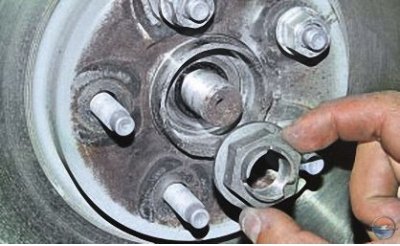

5. …и отверните гайку.

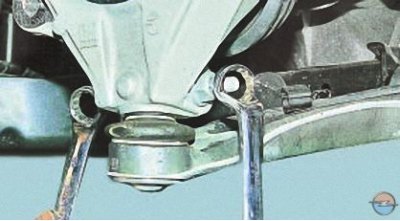

6. Отверните гайку стяжного болта клеммового крепления пальца шаровой опоры стойки передней подвески к поворотному кулаку…

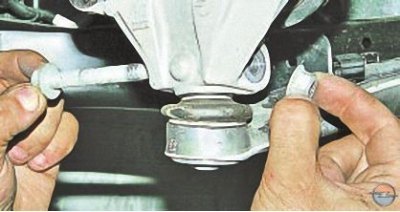

7. …и извлеките болт.

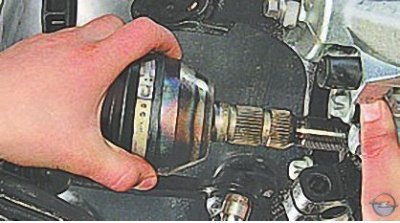

8. Отведите немного амортизаторную стойку в сторону и извлеките из ступицы хвостовик наружного шарнира равных угловых скоростей.
Примечание. Если не удается извлечь хвостовик шарнира усилием рук, выбейте его из ступицы легкими ударами молотка через бородок или выколотку из мягкого металла.
Внимание! Следите за тем, чтобы вал привода типа Трипод не выходил из корпуса внутреннего шарнира, так как это может привести к повреждению шарнира.
Информация скопирована с сайта: www.AutoInstruction.ru

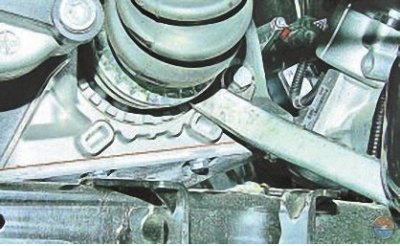

9. Уперев монтажную лопатку в картер коробки передач, выпрессуйте внутренний шарнир привода из полуосевой шестерни и снимите привод переднего колеса в сборе.
Примечание. Зазор между корпусом внутреннего шарнира и картером коробки передач очень мал, сразу вставить полностью в него конец монтажной лопатки невозможно. Введя заостренную часть монтажной лопатки в зазор, аккуратными ударами молотка вдоль лопатки вбейте ее конец вглубь зазора и отодвигайте ею корпус шарнира от картера как клином до момента выхода стопорного кольца хвостовика шарнира из шестерни полуоси. Затем окончательно выдвиньте лопаткой хвостовик шарнира из шестерни.
Внимание! При пользовании монтажной лопаткой при выпрессовке внутреннего шарнира из шестерни полуоси коробки передач не повредите картер коробки передач и шарнир.

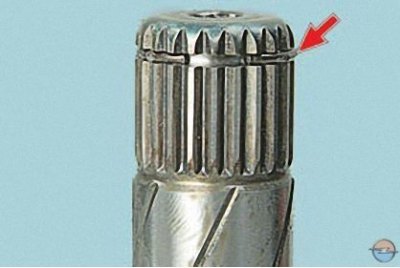

Заменяйте стопорное кольцо хвостовика внутреннего шарнира новым кольцом при каждом снятии привода с автомобиля, иначе приводы могут самопроизвольно отсоединиться от коробки передач во время движения.
10. Второй привод снимают аналогично.
11. Для установки привода сначала введите шлицевый хвостовик корпуса наружного шарнира в ступицу колеса и навинтите гайку ступицы до упора, не затягивая ее окончательно.
12. Затем введите шлицевый хвостовик корпуса внутреннего шарнира в сальник полуоси и немного проверните вал привода, чтобы совпали шлицы хвостовика шарнира и шестерни полуоси.
13. Отведите вниз рычаг передней подвески и резким движением амортизаторной стойки с поворотным кулаком запрессуйте привод в шестерню полуоси до момента фиксации привода стопорным кольцом.
14. Резким рывком за поворотный кулак попробуйте выдернуть хвостовик внутреннего шарнира типа Лебро из полуосевой шестерни. Если это удалось сделать, повторите установку шарнира в шестерню. Если и повторная попытка не привела к желаемому результату, замените стопорное кольцо хвостовика внутреннего шарнира.
Внимание! Описанную проверку для шарнира типа Трипод проводят почти аналогично, однако пытаться выдергивать хвостовик шарнира из полуосевой шестерни следует, прикладывая усилие к корпусу шарнира, а не к поворотному кулаку, иначе шарнир может быть поврежден.
15. Установите снятые детали в порядке, обратном снятию.
16. Установите автомобиль на колеса, сняв с опор, и затяните гайки ступиц моментом 300 Н·м.
17. Затяните гайки крепления колес (см. Замена колеса).
18. После установки всех деталей залейте масло в коробку передач (см. Проверка уровня, доливка и замена масла в механической коробке передач и рабочей жидкости в автоматической коробке передач).
19. Установите брызговики и защиту картера двигателя (см. Снятие и установка брызговиков и защиты картера двигателя).
