Примечание. Сливать масло (жидкость) рекомендуется в течение 15 мин после поездки, пока оно не остыло и обладает хорошей текучестью.
Примечания:
- В механическую коробку передач заливайте масло API GL4 SAE 80W-90 или SAE 75W-90. Завод-изготовитель рекомендует заменить залитое на заводе масло на трансмиссионное масло SAE 75W в том случае, если автомобиль длительное время эксплуатируют при температуре окружающего воздуха ниже –30°С.
- Для автоматической коробки передач завод-изготовитель рекомендует рабочую жидкость.
Для проверки уровня масла, его доливки или замены в механической коробке передач выполните следующие операции.
Вам потребуются: торцовые головки «на 13», «на 17», шприц.
1. Ослабьте затяжку пробки отверстия для контроля уровня масла, расположенную на картере коробки передач сбоку, и выверните пробку.
2. Уровень масла должен быть у кромки отверстия или чуть ниже ее (можно достать до поверхности масла отверткой или пальцем).

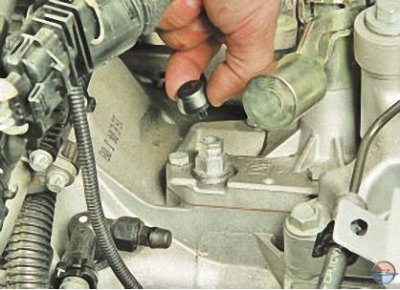

3. Если уровень масла сильно понижен (не удается проконтролировать отверткой или пальцем), снимите колпачок с пробки отверстия для заливки масла, расположенной сверху на корпусе механизма переключения передач…

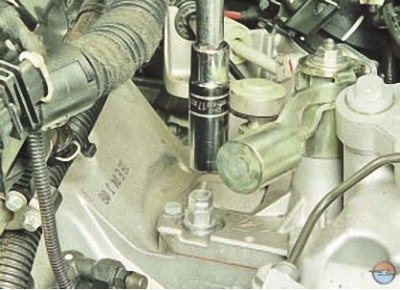

4. …ослабьте затяжку пробки…

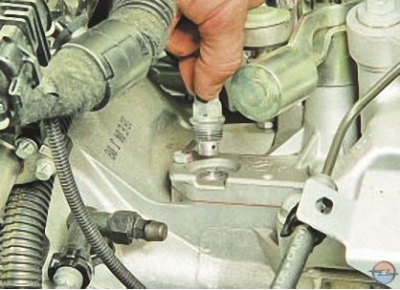

5. …и выверните ее.

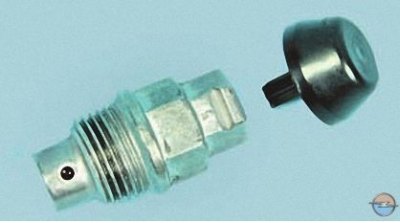

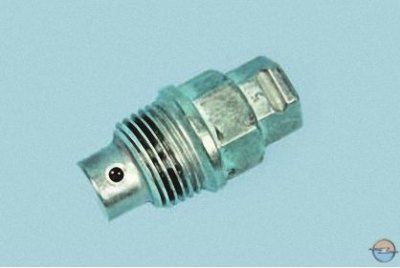

Примечание. Пробка отверстия для заливки масла одновременно выполняет функцию сапуна, поэтому проверьте чистоту отверстий в ней.
Внимание! Эксплуатация автомобиля без защитного колпачка пробки запрещена! При его отсутствии в коробку передач будет попадать дорожная грязь.
6. Залейте масло шприцем в отверстие в корпусе механизма переключения передач до момента его появления из контрольного отверстия. Заверните пробку контрольного отверстия.
Примечание. В пробке установлен магнит для сбора металлических продуктов износа, очистите его перед установкой пробки.
7. Заверните пробку отверстия для заливки масла.

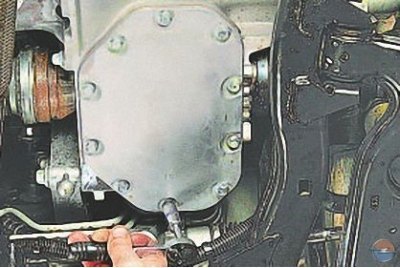

8. Пробка для слива масла в конструкции не предусмотрена, поэтому при необходимости замены масла установите под коробку передач емкость для слива масла, выверните болты крепления нижней крышки коробки передач...

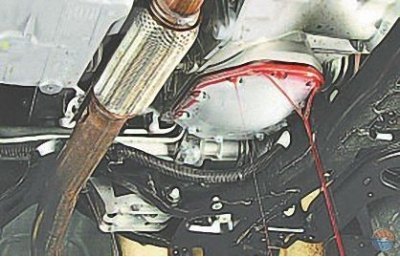

9. …и слейте масло.
10. Снимите крышку и прокладку.
11. Протрите крышку и прокладку чистой ветошью для удаления остатков масла.
Примечание. Прокладку заменяйте новой при каждом снятии нижней крышки.
12. Установите нижнюю крышку коробки передач и залейте масло так, как это делали при проверке его уровня и доливке (см. пп. 1–6).
Для проверки уровня жидкости, ее доливки или замены в автоматической коробке передач выполните следующие операции.
Вам потребуются: ключ-четырехгранник «на 8», шприц.
1. Прогрейте рабочую жидкость в коробке передач до рабочей температуры 70–80°С, выполнив небольшую поездку.
2. Установите автомобиль на ровную горизонтальную площадку и затормозите стояночным тормозом.
3. Нажав на педаль тормоза и удерживая ее нажатой, поочередно устанавливайте рычаг селектора во все положения от «P» (стоянка) до «D» (движение передним ходом), ненадолго задерживаясь в каждом положении для заполнения жидкостью гидротрансформатора и гидравлической системы. После этого установите рычаг селектора в положение «N» (нейтраль). Отпустите педаль тормоза.
4. Установите под коробку передач широкую емкость для сбора жидкости.
5. Выверните пробку отверстия для заливки рабочей жидкости. При нормальном уровне она начинает вытекать из отверстия или можно достать до ее поверхности пальцем.
6. Если уровень понижен, долейте жидкость шприцем так же, как это делали для механической коробки передач (см. выше в данном подразделе), до момента начала ее вытекания через отверстие. Заверните пробку моментом 45 Н·м.
7. Для замены жидкости выверните пробку отверстия для слива рабочей жидкости и слейте жидкость. Заверните пробку моментом 45 Н·м.
8. Залейте рабочую жидкость так же, как доливали ее при проверке уровня (см. пп. 5 и 6 выше).
Примечание. При полном сливе жидкости расчетный объем вновь заливаемой жидкости составит 4 л.
