Механическая коробка передач (см. рис. 1) выполнена по двухвальной схеме с пятью синхронизированными передачами переднего хода и одной несинхронизированной передачей заднего хода. Коробка передач и главная передача с дифференциалом имеют общий картер, и кроме этого у коробки передач есть дополнительный промежуточный картер и крышка. Первичный вал запрессован в блок шестерен и соединен с ним шлицами.

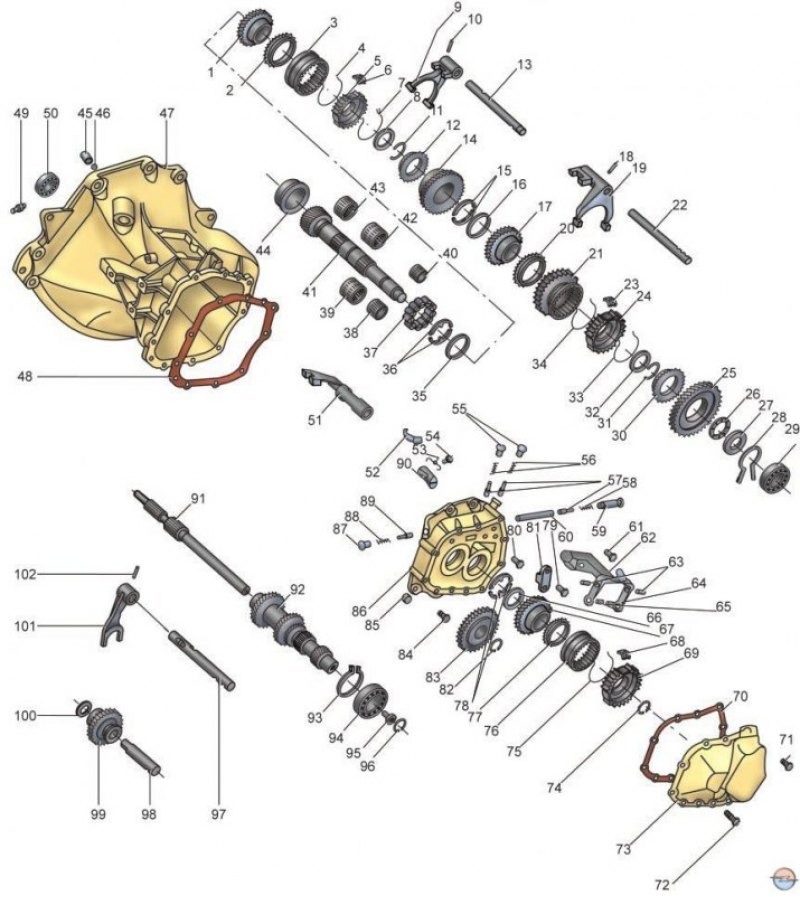

Рис. 1. Детали механической коробки передач: 1 – шестерня IV передачи; 2, 12, 20, 30, 77 – блокирующие кольца синхронизаторов; 3 – муфта включения синхронизатора III и IV передач; 4, 7, 33, 34, 75 – пружинные кольца синхронизаторов; 5 – ступица синхронизатора III и IV передач; 6, 23, 68 – сухари синхронизаторов; 8, 32 – упорные шайбы; 9 – вилка переключения III и IV передач; 10, 18, 102 – штифты; 11, 31, 74, 82, 93, 96 – стопорные кольца; 13 – шток вилки переключения III и IV передач; 14 – шестерня III передачи; 15, 36, 78 – упорные полукольца; 16, 35, 66 – запорные кольца; 17 – шестерня II передачи; 19 – вилка переключения I и II передач; 21 – муфта включения синхронизатора I и II передач; 22 – шток вилки переключения I и II передач; 24 – ступица синхронизатора I и II передач; 25 – шестерня I передачи; 26 – упорный игольчатый подшипник шестерни I передачи; 27 – опорная шайба; 28 – пружинное кольцо; 29 – подшипник вторичного вала; 37 – роликовый подшипник вторичного вала; 38 – игольчатый подшипник шестерни I передачи; 39 – игольчатый подшипник шестерни II передачи; 40 – игольчатый подшипник шестерни V передачи; 41 – вторичный вал; 42 – игольчатый подшипник шестерни III передачи; 43 – игольчатый подшипник шестерни IV передачи; 44 – наружное кольцо роликового подшипника вторичного вала; 45 – пробка; 46 – магнит; 47 – картер коробки передач; 48 – прокладка картера сцепления; 49 – выключатель фонарей света заднего хода; 50 – роликовый подшипник первичного вала; 51 – поводок со штоком V передачи; 52 – собачка; 53 – пружина собачки; 54, 61, 71, 72, 79, 81, 84 – болты; 55, 59, 87 – пробки фиксаторов; 56, 58, 88 – пружины; 57, 89 – фиксаторы; 60 – штифт механизма блокировки; 62 – кронштейн вилки включения V передачи; 63 – ось вилки включения V передачи; 64 – вилка включения V передачи; 65 – сухари вилки; 67 – ведомая шестерня V передачи; 69 – ступица синхронизатора V передачи; 70 – прокладка крышки; 73 – задняя крышка коробки передач; 76 – муфта включения синхронизатора V передачи; 80 – кронштейн собачки; 83 – ведущая шестерня V передачи; 85 – магнит; 86 – промежуточный картер; 90 – кронштейн собачки; 91 – первичный вал; 92 – блок шестерен; 94 – шариковый подшипник блока шестерен; 95 – винт; 97 – шток вилки включения промежуточной шестерни заднего хода; 98 – ось промежуточной шестерни заднего хода; 99 – промежуточная шестерня заднего хода; 100 – шайба; 101 – вилка включения промежуточной шестерни заднего хода
На вторичном валу коробки передач расположены ведущая цилиндрическая шестерня главной передачи, ведомые шестерни и синхронизаторы передач. Пары шестерен переднего хода коробки передач находятся в постоянном зацеплении. Шестерни IV передач в нейтральном положении свободно вращаются на вторичном валу.
Передачи переднего хода включаются осевым перемещением соответствующих муфт синхронизаторов, установленных на вторичном валу. Передача заднего хода включается перемещением промежуточной шестерни заднего хода вдоль своей оси.

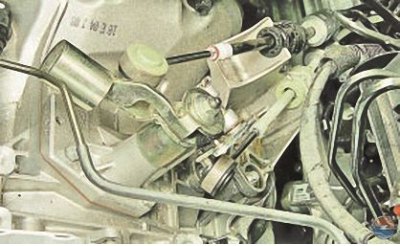

Механизм переключения передач расположен в крышке, установленной сверху на картер коробки передач.

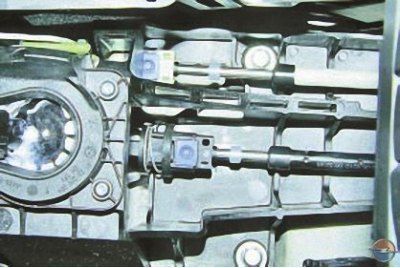

Привод управления коробкой передач состоит из кулисы рычага переключения передач с шаровой опорой, установленной на основании кузова, и двух тросов, соединяющих рычаги кулисы и механизма, размещенного в картере коробки передач.
Примечание. Облицовка тоннеля пола для наглядности снята.
Главная передача (рис. 2) выполнена в виде пары цилиндрических шестерен, подобранных по шуму. Крутящий момент передается от ведомой шестерни главной передачи на дифференциал и далее на приводы передних колес.
Дифференциал конический, двухсателлитный. Герметичность соединения внутренних шарниров приводов передних колес с шестернями дифференциала обеспечивается сальниками 13 и 36.

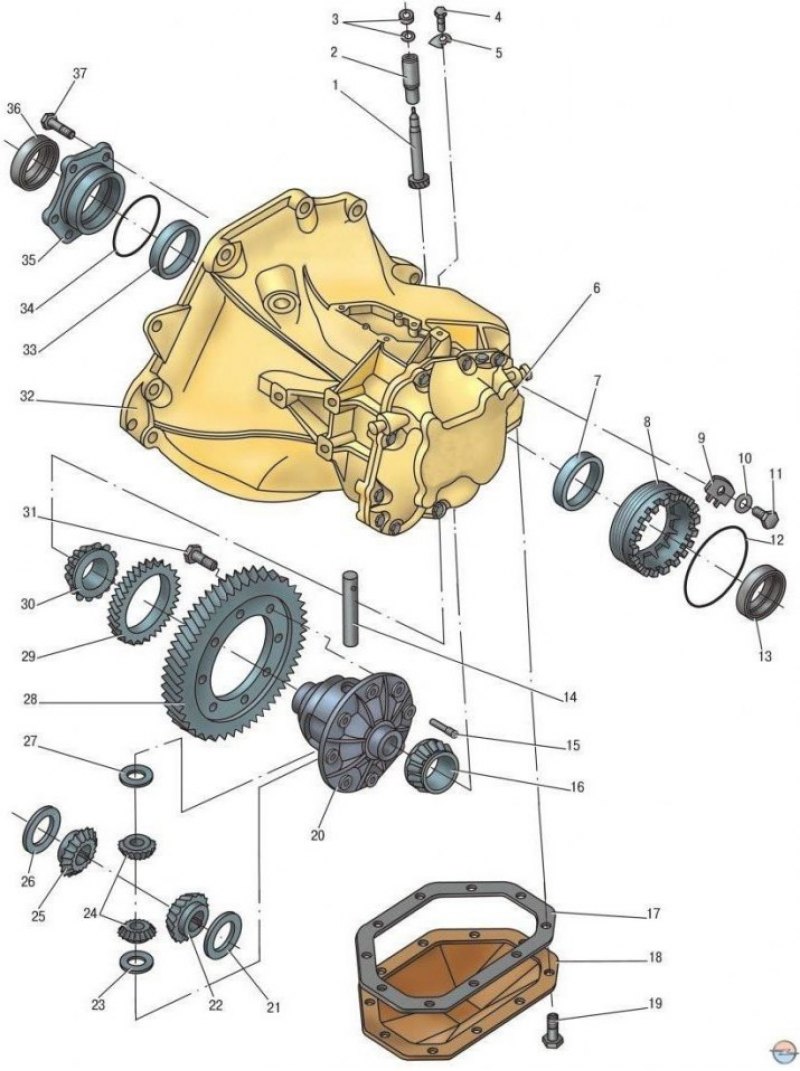

Рис. 2. Главная передача и дифференциал: 1 – вал-шестерня редуктора привода спидометра; 2 – корпус редуктора привода спидометра; 3, 12, 34 – уплотнительные кольца; 4, 11, 19, 31, 37 – болты; 5 – стопорная пластина; 6 – задняя крышка коробки передач; 7, 33 – наружные кольца подшипников дифференциала; 8 – регулировочная гайка подшипников; 9 – пластина фиксатора; 10 – шайба; 13, 36 – сальники; 14 – ось сателлитов дифференциала; 15 – фиксатор оси сателлитов; 16, 30 – конические роликовые подшипники дифференциала; 17 – прокладка; 18 – нижняя крышка коробки передач; 20 – корпус дифференциала; 21, 26 – упорные шайбы; 22, 25 – полуосевые шестерни; 23, 27 – упорные шайбы сателлитов; 24 – сателлиты; 28 – ведомая шестерня главной передачи; 29 – ведущая шестерня привода спидометра; 32 – картер коробки передач; 35 – правая крышка подшипников дифференциала
