6.3. Коробка передач: 1 – задняя крышка; 2 – картер коробки передач; 3 – пробка наливного отверстия; 4 – вилка выключения сцепления; 5 – картер сцепления; 6 – датчик скорости; 7 – рычаг управления коробкой передач; 8 – шток выбора передач; 9 – рычаг переключения передач; 10 – механизм переключения передач; 11– сапун; 12 – выключатель света заднего хода
На автомобили Renault Logan устанавливают механические пятиступенчатые коробки передач (рис. 6.3). С двигателем K7J (рабочий объем 1,4 л) монтируют коробку передач JH1, с двигателем K7M (рабочий объем 1,6 л) – JH3. Обе коробки передач практически одинаковы по конструкции и различаются только размерами картеров сцепления. Передаточные числа (табл. 6.1) обеих коробок передач одинаковы.
Таблица 6.1 Передаточные числа коробки передач

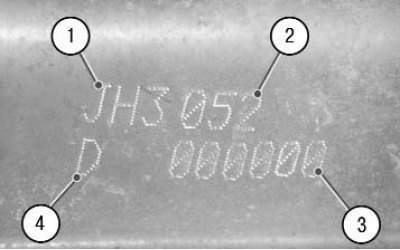

6.4. Идентификационные данные коробки передач: 1 – тип коробки передач; 2 – модификация коробки передач; 3 – порядковый номер коробки передач; 4 – код завода-изготовителя
Идентификационные данные коробки передач нанесены клеймением на нижней части ее картера. Расшифровка идентификационных данных приведена на рис. 6.4.
Коробка передач выполнена по двухвальной схеме с пятью синхронизированными передачами переднего хода. Коробка передач и главная передача с дифференциалом имеют общий картер. К передней части картера коробки передач присоединен картер сцепления. На заднюю часть картера коробки передач установлена стальная штампованная крышка.
На первичном валу расположена вращающаяся на игольчатом подшипнике шестерня V передачи с синхронизатором, а ведущие шестерни I, II, III и IV передач изготовлены за одно целое с первичным валом.
Вторичный вал изготовлен вместе с ведущей шестерней главной передачи, кроме этого на валу установлены свободно вращающиеся ведомые шестерни I, II, III и IV передач и зафиксированная на шлицах вала ведомая шестерня V передачи.
Передачи переднего хода включаются осевым перемещением муфт двух синхронизаторов I–II и III–IV передач, установленных на вторичном валу, и муфты синхронизатора V передачи, установленного на первичном валу. Механизм переключения передач 10 (см. рис. 6.3) расположен в крышке, установленной сверху на картер 2 коробки передач.
6.5. Привод управления коробкой передач: 1 – хомут крепления тяги привода управления коробкой передач; 2 – тяга привода управления коробкой передач; 3 – рычаг управления коробкой передач; 4, 6 – гайки; 5 – кулиса рычага управления коробкой передач; 7 – шайба
Привод управления коробкой передач состоит из кулисы 5 (рис. 6.5) рычага 3 переключения передач с шаровой опорой, закрепленной на основании кузова гайками 4, тяги 2 привода управления коробкой передач и механизма 10 (см. рис. 6.3), установленного на картере коробки передач.
Главная передача выполнена в виде пары цилиндрических шестерен, подобранных по шуму. Крутящий момент передается от ведомой шестерни главной передачи на дифференциал и далее на приводы передних колес.
Дифференциал конический, двухсателлитный. Герметичность соединения внутреннего шарнира правого привода переднего колеса с шестерней дифференциала обеспечивается сальником, запрессованным в картер коробки передач, а внутреннего шарнира левого привода – сальником, установленным в чехле шарнира. Чехол внутреннего шарнира левого привода неподвижно закреплен специальным держателем на картере коробки передач, а вал привода вращается внутри чехла на шариковом подшипнике.
В нижней части картера коробки передач расположена пробка сливного отверстия, а сбоку – пробка 3 наливного отверстия.
Для ремонта коробки передач требуется большой набор специальных инструментов и соответствующая подготовка исполнителя, поэтому в данном разделе рассмотрены только снятие и установка коробки передач, замена ее уплотнений и ремонт привода. В случае необходимости ремонта коробки передач обращайтесь на специализированный сервис.
Порядок замены масла в коробке передач описан в разд. 4 «Техническое обслуживание» (см. «Проверка уровня и доливка масла в коробку передач»).
