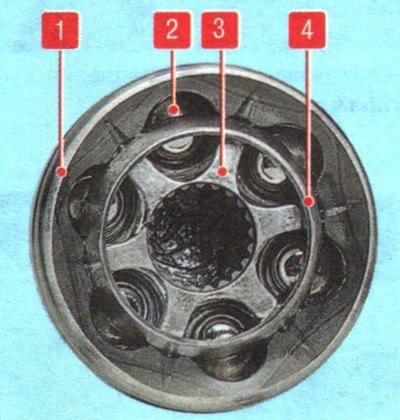

Наружный шарнир типа «Бирфильд» состоит из корпуса 1, сепаратора 4, обоймы 3 и шести шариков 2. В корпусе шарнира и в обойме выполнены канавки для размещения шариков. В продольной плоскости канавки выполнены по радиусу, что обеспечивает требуемый угол поворота наружного шарнира. Шлицевый наконечник корпуса наружного шарнира установлен в ступице переднего колеса и прикреплен к ней гайкой. Обойма наружного шарнира установлена на шлицах вала и зафиксирована на валу стопорным кольцом.

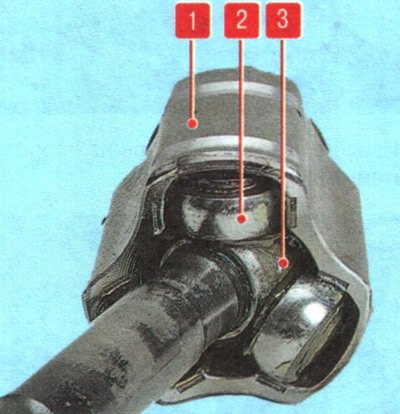

Внутренний шарнир типа «Трипод» состоит из корпуса 1 и трех роликов 2 на игольчатых подшипниках, надетых на цапфы трехшиповой ступицы 3. В корпусе шарнира выполнены пазы для роликов. Трехшиповая ступица зафиксирована на валу стопорным кольцом. Ролики позволяют ступице перемещаться в пазах корпуса шарнира в осевом направлении, благодаря чему привод может удлиняться или укорачиваться для компенсации взаимных перемещений подвески и силового агрегата. Наконечник корпуса внутреннего шарнира с наружными шлицами закреплен в полуосевой шестерне коробки передач пружинным стопорным кольцом 1 (см. рис. 6.10), установленным в проточку вала.
Для снижения крутильных колебаний и вибраций на вал правого привода напрессован и закреплен хомутами резиновый демпфер 6.
В наружных шарнирах типа «Бирфильд» установлены шарики одной сортировочной группы. Все детали шарнира селективно подобраны друг к другу, поэтому ремонтировать шарнир заменой отдельных деталей нельзя и в запасные части поставляют только шарнир в сборе, а также малый ремкомплект, включающий в себя стопорное кольцо, чехол, хомуты крепления чехла и в некоторых случаях смазку.
Внутренний шарнир типа «Трипод» поставляют в запасные части в виде двух ремкомплектов: большого, включающего в себя все детали шарнира, и малого, аналогичного ремкомплекту наружного шарнира.
Для смазки шарниров применена специальная смазка с дисульфидом молибдена (отечественный аналог - ШРУС-4). Полости всех шарниров защищены от попадания дорожной грязи и воды резиновыми гофрированными чехлами 4, закрепленными на корпусах шарниров и валах приводов соответственно большими 3 и малыми 5 хомутами.
Валы приводов различаются по длине, поэтому приводы правого и левого колес невзаимозаменяемы.
Полезный совет: Шарниры приводов очень долговечны, их расчетный ресурс почти равен ресурсу автомобиля. Однако в эксплуатации их меняют или ремонтируют довольно часто из-за повреждения защитных чехлов. Такая работа дорогая и трудоемкая, чтобы серьезно сэкономить, регулярно проверяйте состояние защитных чехлов шарниров и немедленно заменяйте их при малейших повреждениях. Если в шарнир через поврежденный чехол попадет вода или пыль, он выйдет из строя через несколько сотен километров пробега. Герметичный шарнир изнашивается чрезвычайно медленно.
