Если во время движения автомобиля в поворотах слышны стуки в переднем приводе, проверьте шарниры равных угловых скоростей. Если при покачивании рукой вала привода ощущается люфт или порваны защитные чехлы, такой шарнир необходимо заменить. Разбирать наружный шарнир типа «Бирфильд» практически нет смысла. Эта работа трудоемкая, а при порванном чехле попавшая в шарнир грязь приведет детали шарнира в негодность. Заменять детали шарнира в отдельности нельзя, поэтому самое оптимальное решение - заменить шарнир в сборе. В крайнем случае допускается разборка для замены смазки внутреннего шарнира типа «Трипод» как более простого и менее подверженного попаданию воды и дорожной грязи. Появление следов смазки на шарнире указывает на то, что чехол порван.
1. Снимите привод переднего колеса в сборе (см. «Снятие и установка приводов передних колес»).
2. Очистите детали и осмотрите привод:

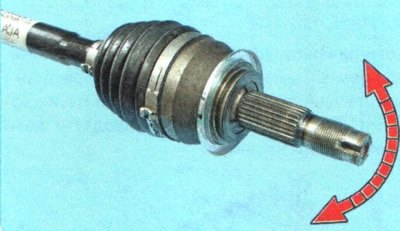

- наружный шарнир равных угловых скоростей должен поворачиваться с легким усилием, без рывков и заеданий, радиальных и осевых люфтов. При их наличии замените шарнир;

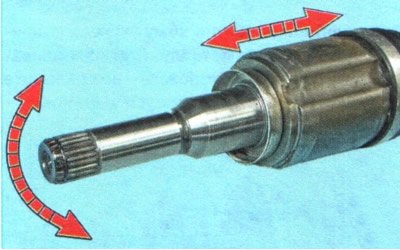

- внутренний шарнир должен перемещаться в угловых и осевых направлениях с легким усилием, при этом не должно ощущаться рывков, заеданий и радиальных люфтов. В противном случае замените внутренний шарнир;
- на защитных чехлах наружного и внутреннего шарниров не должны быть трещин и разрывов. Замените поврежденные чехлы;
- вал привода колес не должен быть деформирован. Деформированный вал замените.

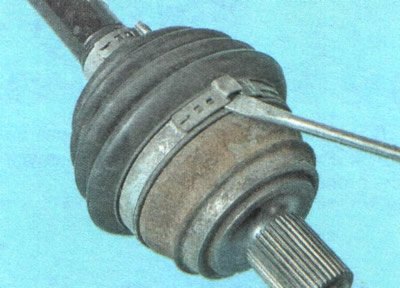

3. Для замены наружного шарнира и его чехла отсоедините отверткой или перекусите бокорезами замок большого хомута крепления наружного чехла шарнира...

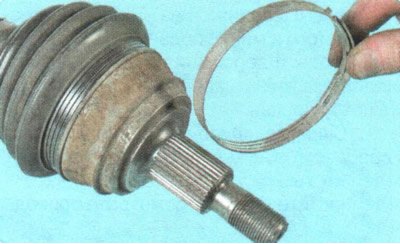

4. ...и снимите хомут.
Примечания: Хомуты крепления защитных чехлов шарниров равных угловых скоростей одноразового использования, при сборке замените их новыми. Как правило, хомуты входят в комплект нового шарнира.

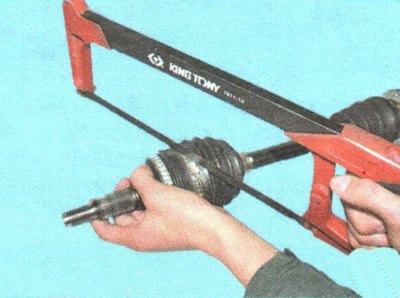

Для облегчения снятия хомут можно распилить ножовкой по металлу. При распиливании хомута будьте осторожны - не повредите края паза под чехол на корпусе шарнира.

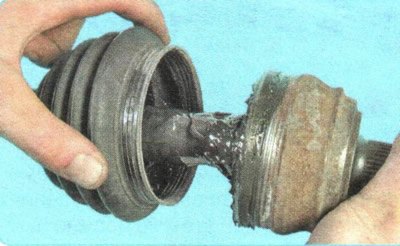

5. Сдвиньте защитный чехол с корпуса шарнира...

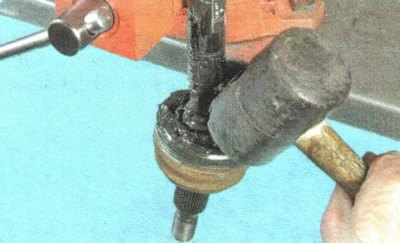

6. ...и сбейте с вала молотком через бородок обойму шарнира, преодолевая усилие стопорного кольца.

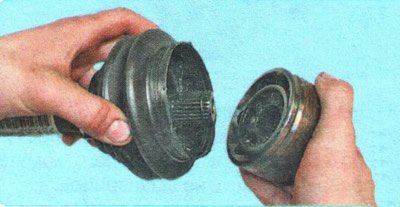

7. Снимите наружный шарнир со шлицев вала.
Внимание: Разборка наружного шарнира не допускается.

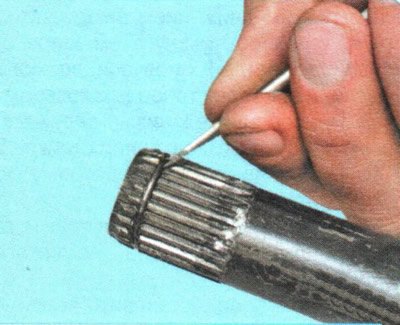

8. Снимите стопорное кольцо с вала, выведя его отверткой из проточки вала.
Примечание: При сборке замените стопорное кольцо новым. Как правило, кольцо входит в комплект нового шарнира.

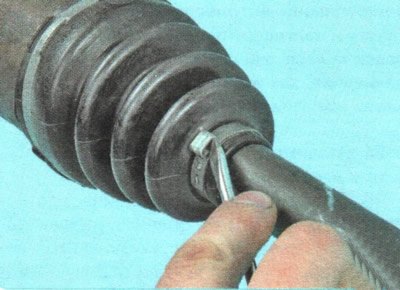

9. Отсоедините отверткой или перекусите бокорезами замок малого хомута крепления наружного чехла шарнира...
10. ...и снимите хомут.

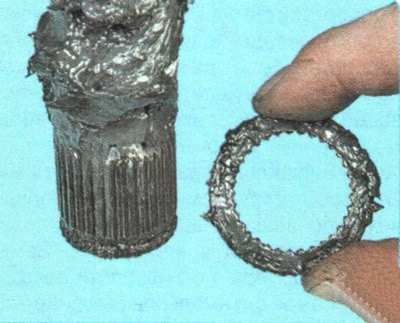

11. Снимите упорную шайбу.

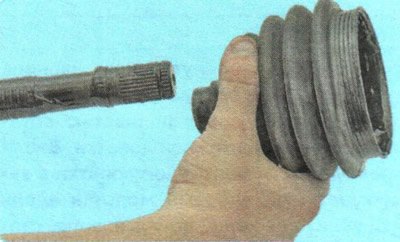

12. Снимите защитный чехол.
13. Промойте все металлические детали керосином до полного удаления старой смазки.
Примечание: При установке шарнира защитный чехол замените новым. Обычно чехол входит в комплект нового шарнира.

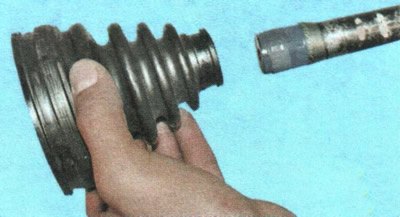

Полезные советы: Для того чтобы при сборке не повредить чехол шарнира, оберните шлицевую часть вала изоляционной лентой.
Для облегчения установки чехла на вал смажьте вал тонким слоем смазки, предназначенной для заполнения шарнира.

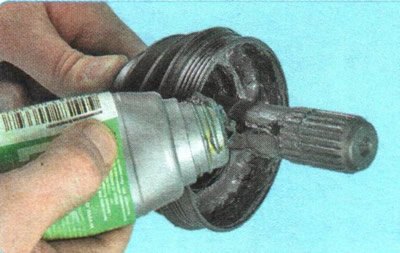

14. Перед установкой нового наружного шарнира заполните его полость смазкой (если шарнир не был смазан изготовителем) в количестве около 100 г. Причем в шарнир заложите 40 г, а остальную смазку - в чехол.
Внимание: Не уменьшайте и не увеличивайте рекомендованное количество смазки в шарнире.

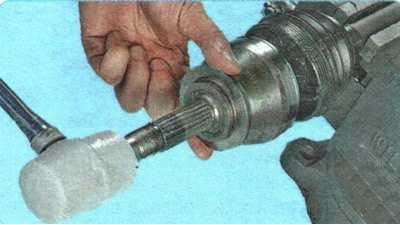

15. Установите чехол наружного шарнира и шарнир в порядке, обратном снятию. При установке шарнира на вал напрессовывайте шарнир ударами молотка по хвостовику шарнира через выколотку из мягкого металла или резиновым молотком до момента фиксации обоймы шарнира стопорным кольцом, установленным на валу привода.
Внимание: Перед закреплением чехла шарнира большим хомутом оттяните отверткой край чехла, чтобы выравнять давление воздуха внутри и снаружи чехла.
Полезный совет: Существуют некоторые правила при обжатии хомутов.

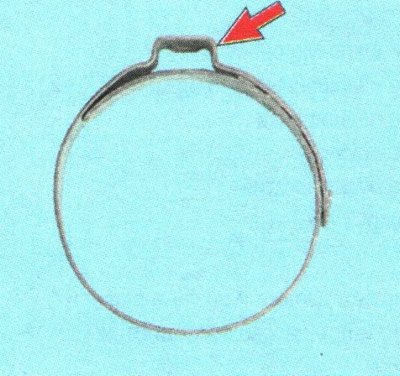

Так выглядит новый, необжатый хомут.

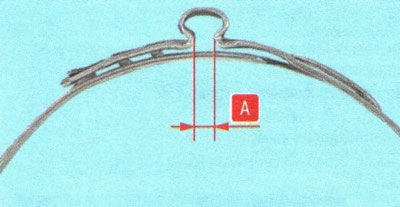

Критерием правильного обжатия хомута служит зазор А. Он должен быть в пределах 1,4-1,8 мм. Если зазор больше, дожмите хомут до нормы; если меньше, замените хомут.

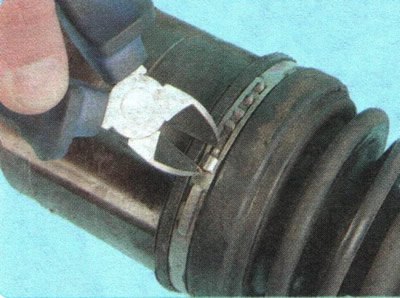

16. Для разборки и замены внутреннего шарнира типа «Трипод» снимите хомут крепления чехла шарнира к его корпусу, для чего отсоедините отверткой или перекусите бокорезами замок хомута.

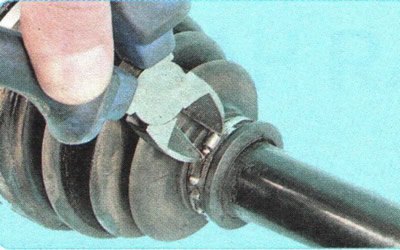

17. Аналогично снимите хомут крепления чехла внутреннего шарнира к валу.

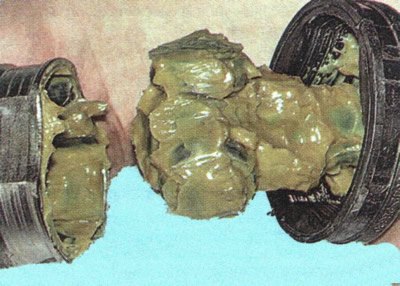

18. Отсоедините от привода корпус внутреннего шарнира.

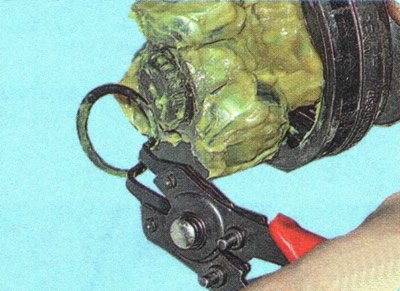

19. Снимите стопорное кольцо ступицы шарнира, разжав его съемником стопорных колец и выведя кольцо из проточки вала.

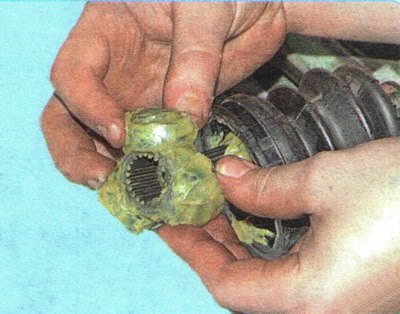

20. Снимите со шлицев вала ступицу с роликами...

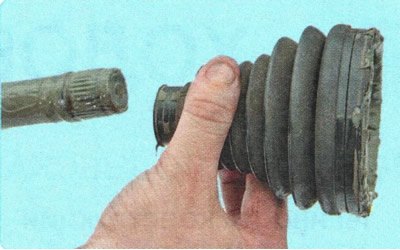

21. ...а с вала защитный чехол.
22. Промойте все металлические детали керосином до полного удаления старой смазки.
23. Установите на вал чехол шарнира и закрепите его хомутом.

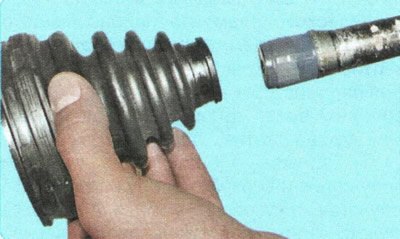

Примечание: Для того чтобы при сборке не повредить чехол шарнира, оберните шлицевую часть вала изоляционной лентой.
24. Установите на шлицы вала ступицу шарнира, совместив нанесенные при разборке метки, и зафиксируйте ее стопорным кольцом. Убедитесь, что стопорное кольцо полностью вошло в проточку вала.
25. Заполните полость внутреннего шарнира смазкой в количестве около 100 г. Причем в шарнир заложите 40 г, а остальную смазку - в чехол.
Примечание: При отсутствии смазки, рекомендованной заводом-изготовителем, можно использовать отечественную молибденовую смазку ШРУС-4.
26. Установите корпус шарнира, совместив нанесенные при разборке метки.
27. Наденьте на корпус шарнира чехол и закрепите его хомутом.
Внимание: Перед закреплением чехла шарнира большим хомутом оттяните отверткой край чехла, чтобы выравнять давление воздуха внутри и снаружи чехла.
