Вам потребуются: торцовая головка «на 13», раздвижные клещи или пассатижи, отвертка с плоским лезвием.

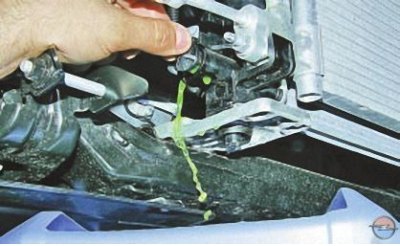

1. Слейте жидкость из системы охлаждения (см. Замена охлаждающей жидкости).

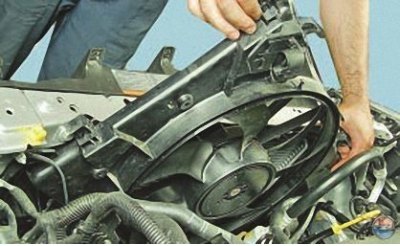

2. Снимите электровентилятор системы охлаждения (см. Снятие и установка электровентилятора радиатора системы охлаждения двигателя в сборе с кожухом).

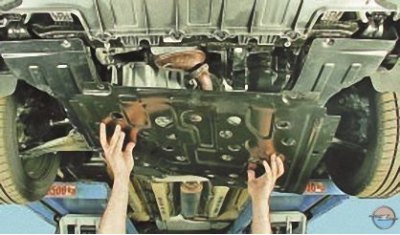

3. Снимите защиту картера двигателя (см. Снятие и установка брызговиков и защиты картера двигателя).

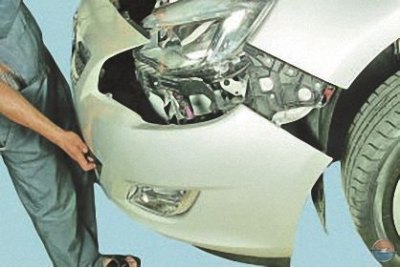

4. Снимите передний бампер (см. Снятие и установка переднего бампера).

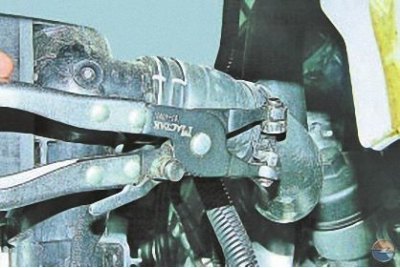

5. Ослабьте и сдвиньте по шлангу хомут крепления отводящего патрубка радиатора…

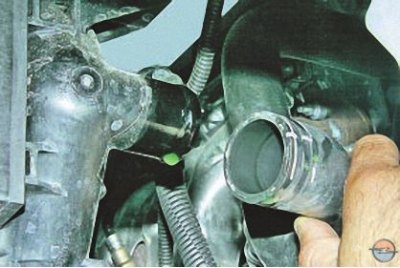

6. …и отсоедините шланг от патрубка левого бачка радиатора.

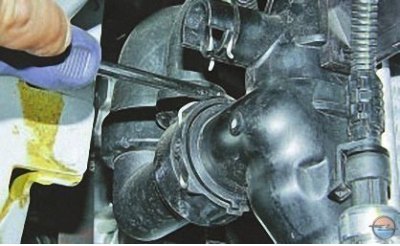

7. Подденьте отверткой…

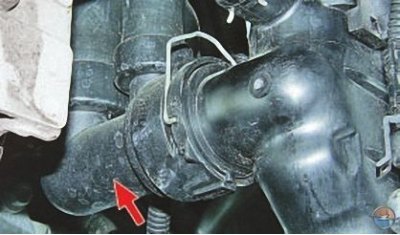

8. …и зафиксируйте в верхнем положении пружинный фиксатор подводящего шланга радиатора.

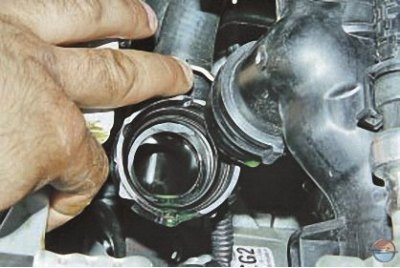

9. Отсоедините шланг от патрубка радиатора.

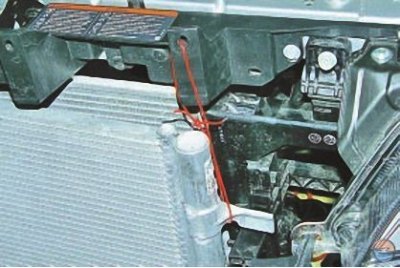

10. Не разгерметизируя систему кондиционирования, отожмите фиксаторы конденсора кондиционера и отсоедините его от пазов радиатора системы охлаждения.
Примечание. Подвесьте конденсор, например, на проволоке, как показано на фото к п. 10.

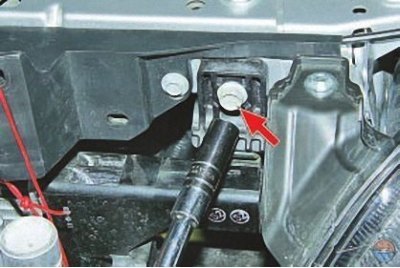

11. Выверните два болта крепления верхних опор радиатора…

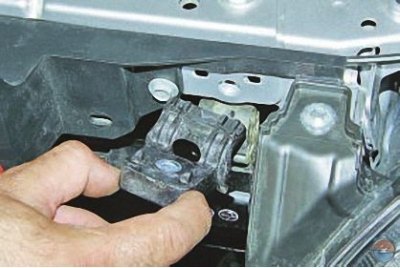

12. …и снимите опоры.
Примечание. Если резиновые подушки опор сильно обжаты, затвердели или надорваны, замените их.

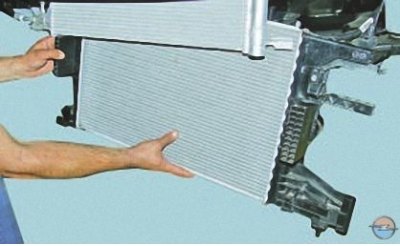

13. Снимите радиатор системы охлаждения вниз.

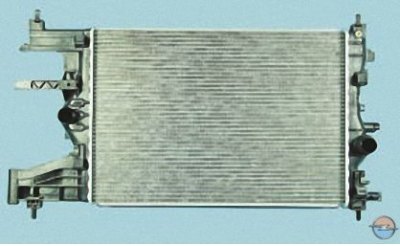

14. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора появились трещины, замените радиатор.
15. Проверьте герметичность радиатора, для чего заглушите патрубки радиатора, подведите к нему воздух под давлением 0,1 МПа (1 кгс/см2) и опустите в емкость с водой не менее чем на 30 с. Негерметичность радиатора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в емкость целиком, проверяйте его последовательно со всех сторон.
16. Установите радиатор и все снятые детали в последовательности, обратной снятию.
Примечание. Для того чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой шлангов смажьте патрубки радиатора тонким слоем силиконового герметика.
17. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки (см. Замена охлаждающей жидкости).
