Систему заполняют жидкостью на основе этиленгликоля (антифризом), не замерзающей при температуре окружающей среды до –40°С.
Примечание. Порядок замены охлаждающей жидкости описан в подразделе Замена охлаждающей жидкости.
Внимание! Не рекомендуется заполнять систему охлаждения водой, так как в состав антифриза входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи.
Охлаждающая жидкость токсична! Избегайте вдыхания ее паров и попадания на кожу. Своевременно устраняйте нарушение герметичности системы охлаждения, чтобы избежать попадания паров охлаждающей жидкости в салон автомобиля при его эксплуатации. Ваше здоровье дороже, чем новый патрубок системы охлаждения или тюбик герметика!
Данные скопированы с ресурса (autoinstruction.ru)
Система охлаждения двигателя показана на рис. 1 на примере двигателя А16 XER.
Рис. 1. Элементы системы охлаждения: 1 – водораспределительная труба; 2 – отводящий шланг обогрева дроссельного узла; 3, 5 – шланги к радиатору отопителя; 4 – термостат; 6 – жидкостный шланг расширительного бачка; 7 – расширительный бачок; 8 – пробка расширительного бачка; 9 – пароотводящий шланг расширительного бачка; 10 – отводящий шланг радиатора; 11 – электровентилятор; 12 – радиатор системы охлаждения; 13 – конденсор системы кондиционирования; 14 – подводящий шланг радиатора
Системы охлаждения остальных двигателей устроены практически аналогично, различие состоит в расположении элементов системы. Кроме показанных на рисунке элементов, в систему входят выполненная в отливке рубашка охлаждения двигателя, окружающая стенки цилиндров в блоке, камеры сгорания и газовые каналы в головке блока, а также радиатор отопителя салона.
Нормальный тепловой режим двигателя определяется температурой охлаждающей жидкости, которая поддерживается автоматически с помощью термостата в диапазоне 90–100°С.
Радиатор 12 (см. рис. 1) с вертикальным потоком жидкости, с трубчатоленточной алюминиевой сердцевиной и пластмассовыми бачками. В нижней части правого бачка находится сливной кран. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя, а также патрубок шланга, соединяющего радиатор с расширительным бачком.
Расширительный бачок 7 служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Бачок изготовлен из полупрозрачной пластмассы. На его стенки нанесена метка «KALT/COLD» для контроля уровня охлаждающей жидкости, сверху расположена наливная горловина, герметично закрытая пластмассовой пробкой 8 с двумя клапанами внутри (впускным и выпускным), собранными в едином блоке. Выпускной клапан открывается при давлении 140–150 кПа (1,4–1,5 кгс/см2), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. При охлаждении жидкости ее объем уменьшается и в системе создается разрежение. Впускной клапан в пробке открывается при разрежении около 3 кПа (0,03 кгс/см2) и пропускает воздух в расширительный бачок.
Примечание. Исправность клапанов пробки очень важна для нормальной работы системы охлаждения, но часто при возникновении проблем (закипание охлаждающей жидкости и т.д.) автолюбители обращают внимание только на работу термостата, забывая проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии — к аварийному повышению давления в системе, что может вызвать повреждение радиатора и шлангов.
Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения, установлен на передней поверхности блока цилиндров и приводится во вращение поликлиновым ремнем привода вспомогательных агрегатов. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.

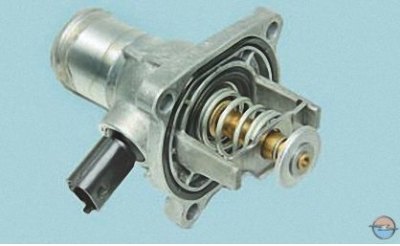

Термостат 4 с твердым термочувствительным наполнителем поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя. Он установлен в алюминиевом корпусе на модуле термостата. При температуре охлаждающей жидкости до 80°С термостат полностью закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре 80°С термостат начинает открываться, а при 95°С отрывается полностью, обеспечивая циркуляцию жидкости через радиатор.
Модуль термостата, в пластмассовом корпусе которого расположен датчик температуры охлаждающей жидкости и может быть установлен (в зависимости от комплектации) клапан регулировки подачи жидкости в радиатор отопителя, установлен на заднем торце головки блока цилиндров (для наглядности показано на снятой головке блока цилиндров). К модулю присоединена водораспределительная труба 1 и шланги 3, 5 радиатора отопителя.
Электровентилятор 11 с пластмассовой семилопастной асимметричной крыльчаткой обеспечивает продувку радиатора воздухом на небольших скоростях движения автомобиля в основном в городских условиях или на горных дорогах, когда встречный поток воздуха недостаточен для охлаждения радиатора.
Для повышения эффективности работы вентилятор установлен в кожухе и прикреплен к нему в трех точках через резиновые подушки. Кожух, в свою очередь, прикреплен к радиатору 12 В четырех точках.
Управляет электровентилятором блок управления двигателем, получающий информацию о температуре охлаждающей жидкости от датчика температуры охлаждающей жидкости, расположенного в корпусе термостата.
В систему охлаждения с помощью шлангов 3 и 5 включен радиатор отопителя салона.
