Рис. 5.21. Система охлаждения двигателя: 1 – отводящий шланг радиатора; 2 – жидкостный шланг расширительного бачка; 3 – термостат; 4 – водяной насос; 5 – расширительный бачок; 6 – отводящий патрубок водяной рубашки; 7 – подводящий шланг радиатора; 8 – запорный клапан; 9 – электровентилятор; 10 – паровой шланг расширительного бачка; 11 – радиатор
Система охлаждения двигателя жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Устройство системы охлаждения показано на рис. 5.21. Система состоит из рубашки охлаждения, радиатора 11 с электровентилятором 9, расширительного бачка 5, водяного насоса 4, термостата 3, отводящего патрубка 6 водяной рубашки, запорного клапана 8 и шлангов.
Циркуляцию жидкости в системе создает водяной насос 4. Из насоса жидкость подается в рубашку охлаждения двигателя, омывает цилиндры камеры сгорания и затем поступает к термостату 3. В зависимости от положения клапана термостата жидкость поступает или в водяной насос (при низкой температуре), или в радиатор 11 (при высокой температуре).

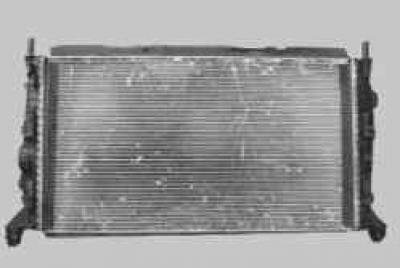

Радиатор 11 с горизонтальным потоком жидкости, с трубчато-ленточной алюминиевой сердцевиной и пластмассовыми бачками. В нижней части левого бачка радиатора находится сливная пробка. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя, патрубок парового шланга 10, соединяющего радиатор с расширительным бачком.

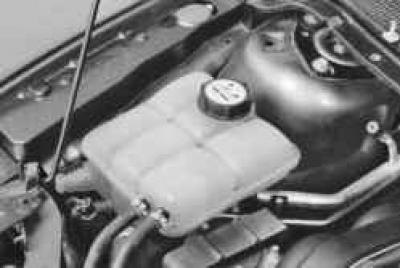

Расширительный бачок 5 служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Он изготовлен из полупрозрачной пластмассы. В пластмассовой пробке бачка, закрывающей его горловину, установлены впускной и выпускной клапаны.
Примечание: Исправность клапанов пробки расширительного бачка очень важна для нормальной работы системы охлаждения. Однако при возникновении проблем (например, закипание охлаждающей жидкости) автолюбители обращают внимание только на работу термостата и забывают проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии — к аварийному повышению давлению в системе, что может вызвать повреждение радиатора и шлангов.
Водяной насос 4 центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения. Он расположен на передней поверхности блока цилиндров и приводится во вращение поликлиновым ремнем, общим с генератором и насосом гидроусилителя рулевого управления, от шкива коленчатого вала. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, поэтому при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.
Термостат 3, представляющий собой электромагнитный клапан, поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя. Термостатом управляет электронный блок системы управления двигателем, получающий информацию от датчика температуры охлаждающей жидкости, установленного на выпускном патрубке 6 водяной рубашки. Термостат установлен в корпусе, закрепленном на головке блока цилиндров. При температуре охлаждающей жидкости до 60°С термостат полностью закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре около 80°С термостат начинает открываться, а при 98°С открывается полностью, обеспечивая циркуляцию жидкости через радиатор.

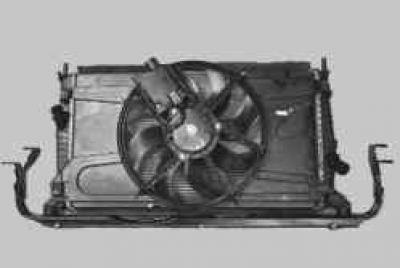

Электровентилятор 9 системы охлаждения (с пластмассовой восьмилопастной крыльчаткой) служит для дополнительного обдува радиатора, включается и выключается по сигналу электронного блока управления двигателем. Причем в зависимости от напряженности теплового режима и алгоритма работы кондиционера электровентилятор может вращаться с малой и большой скоростью. Изменение скоростного режима вентилятора обеспечивается блоком управления двигателем подключением дополнительного сопротивления. Электровентилятор в сборе с кожухом закреплен на радиаторе системы охлаждения.
Отводящий патрубок 6 водяной рубашки служит для распределения потоков охлаждающей жидкости в зависимости от режимов работы системы охлаждения. В корпус патрубка ввернут датчик температуры охлаждающей жидкости, по информации которого электронный блок системы управления двигателем управляет тепловым режимом двигателя.
Запорный клапан 8 предназначен для прекращения отвода охлаждающей жидкости в расширительный бачок при пуске холодного двигателя. Запорный клапан в закрытом состоянии уменьшает циркуляцию охлаждающей жидкости в системе непрогретого двигателя, что позволяет экономить топливо при прогреве двигателя и уменьшает время прогрева. При температуре охлаждающей жидкости 80°С запорный клапан открывается полностью и жидкость начинает циркулировать через расширительный бачок.
В систему охлаждения с помощью шлангов включен и радиатор отопителя салона.
