1. Откройте капот и установите его на упор.

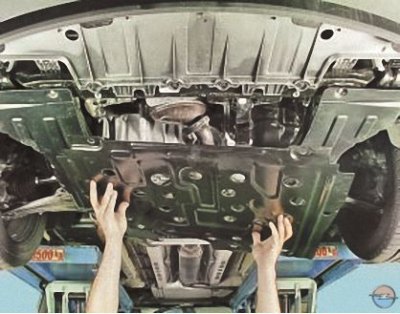

2. Снимите защиту картера двигателя (см. Снятие и установка брызговиков и защиты картера двигателя).

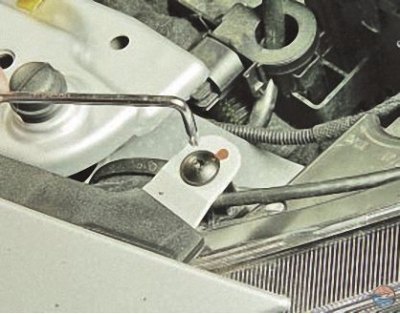

3. Ослабьте затяжку шести винтов крепления переднего бампера к рамке радиатора…

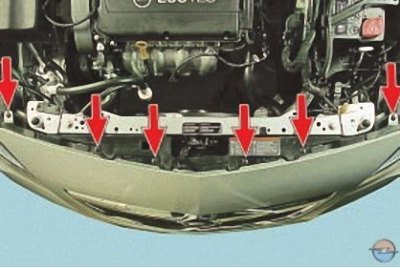

Примечание. Так расположены винты крепления переднего бампера к рамке радиатора.

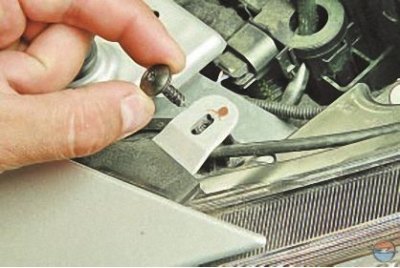

4. …и выверните винты.

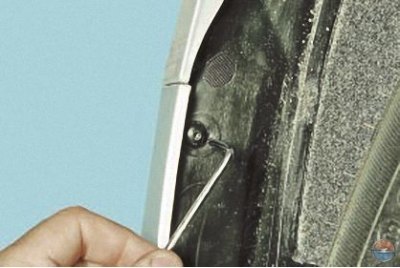

5. В обеих передних колесных арках ослабьте затяжку винтов крепления передних подкрылков к бамперу…

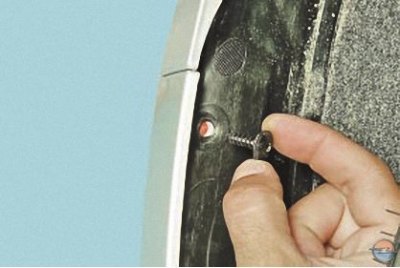

6. …и выверните винты.

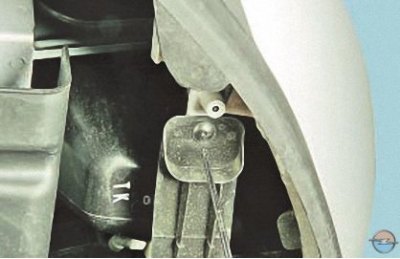

7. Снизу автомобиля, с обеих его сторон ослабьте затяжку…

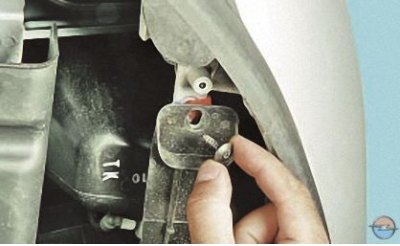

8. …и выверните по одному винту крепления бампера к лонжеронам кузова.

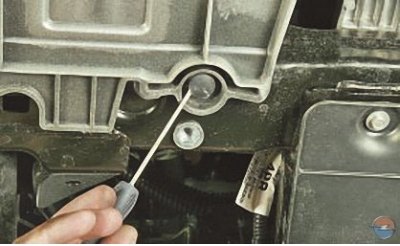

9. Подденьте отверткой фиксаторы четырех пистонов крепления бампера к подрамнику передней подвески…

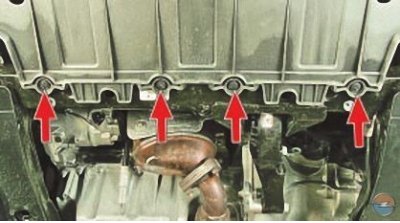

Примечание. Так расположены пистоны крепления переднего бампера к подрамнику передней подвески.

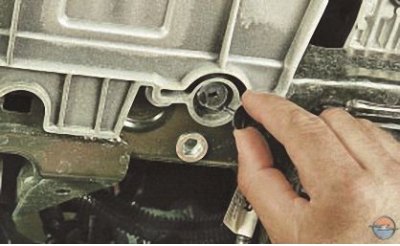

10. …извлеките фиксаторы из пистонов…

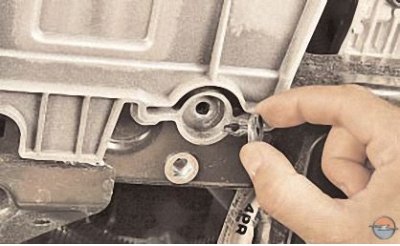

11. …а затем и сами пистоны.

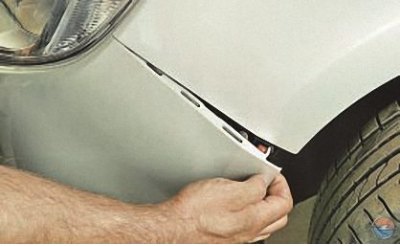

12. Взявшись за боковину бампера с левой стороны автомобиля, аккуратно, по одному, выводите фиксаторы крепления бампера на переднем крыле из отверстий бампера…

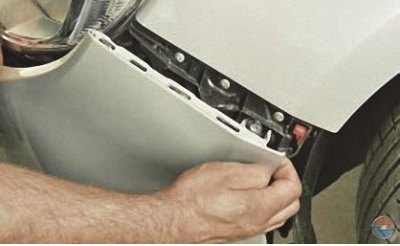

13. …затем отсоедините бампер от крыла. Аналогично отсоедините бампер от крыла с правой стороны автомобиля.

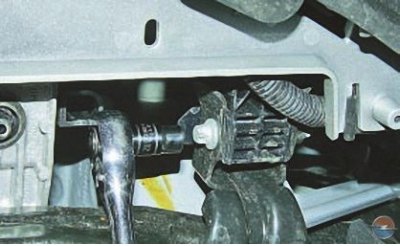

14. Снизу автомобиля, с обеих его сторон, ослабьте по одному стяжному болту крепления бампера к кронштейнам подрамника передней подвески…

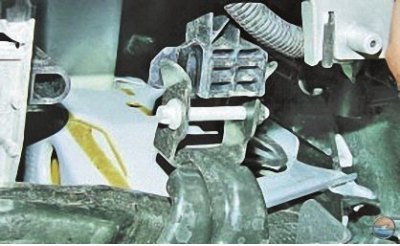

15. …и выведите кронштейны бампера из кронштейнов подрамника.

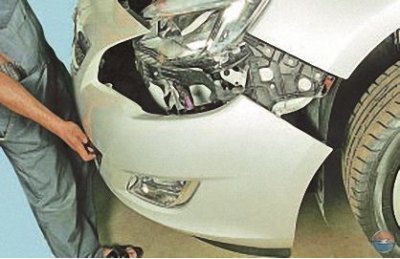

16. Отведите бампер от кузова…

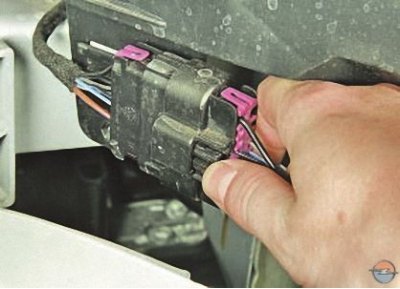

17. …нажав на фиксатор колодки жгута проводов бампера…

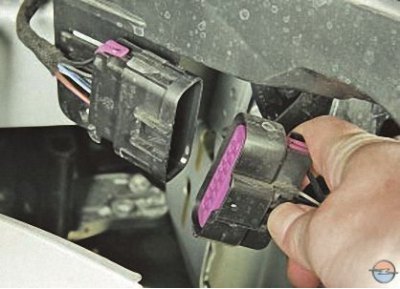

18. …отсоедините ее от колодки жгута проводов автомобиля и снимите бампер.
19. При необходимости снимите с бампера верхнюю и нижнюю части облицовки радиатора и энергопоглощающий элемент (см. Снятие и установка облицовки радиатора).

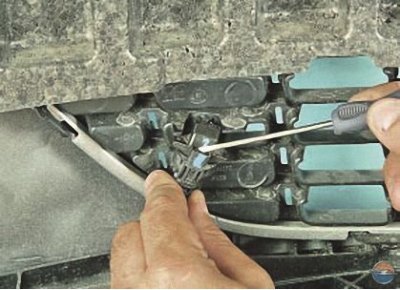

20. Если сняли бампер для замены, а на новом бампере отсутствует датчик температуры наружного воздуха, отожмите отверткой фиксатор колодки жгута проводов датчика…

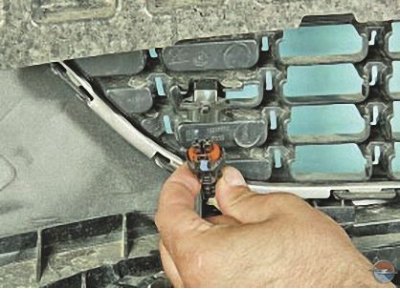

21. …и отсоедините колодку от датчика.

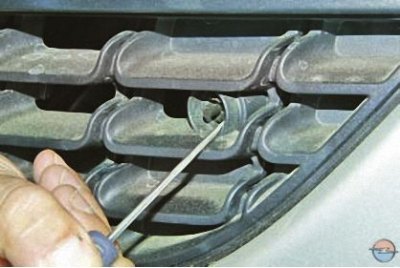

22. С внешней стороны нижней части облицовки радиатора отожмите отверткой фиксаторы датчика температуры наружного воздуха…

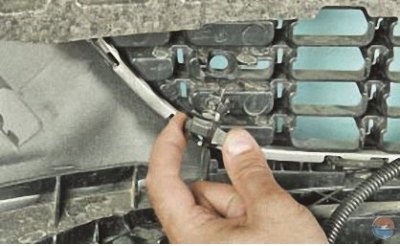

23. …и снимите датчик.

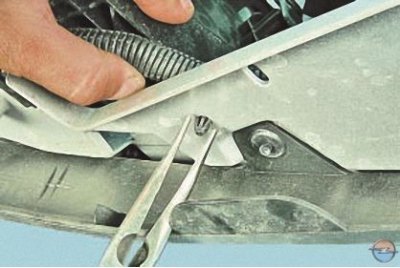

24. Сожмите пассатижами фиксаторы двух держателей жгута проводов…

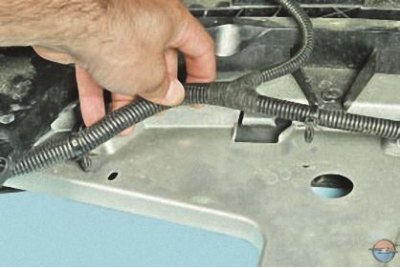

25. …и, вынув держатели из отверстий бампера, снимите жгут.
26. Установите жгут проводов и датчик температуры наружного воздуха на новый бампер.
27. Установите передний бампер и все снятые детали в порядке, обратном снятию.
