Вам потребуются: торцовая головка «на 10», пассатижи с тонкими губками, отвертка с плоским лезвием.
1. Откройте капот и установите его на упор.

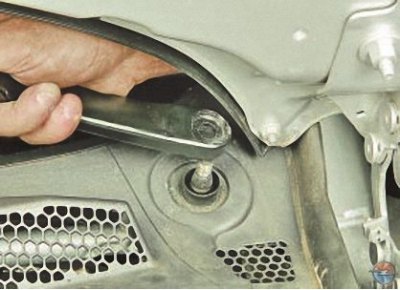

2. Снимите рычаги с валов поводков трапеции стеклоочистителя (см. Снятие и установка рычагов стеклоочистителя ветрового стекла).

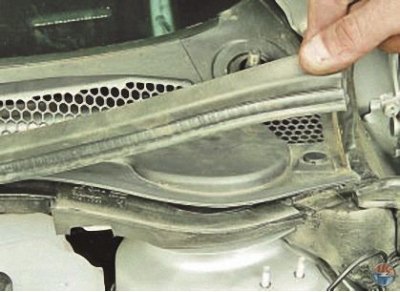

3. Снимите уплотнитель капота с отбортовки щита передка.

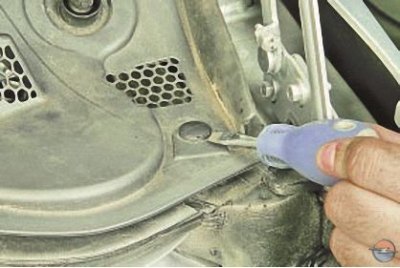

4. Поддев отверткой, выдвиньте вверх фиксаторы шести пистонов крепления решетки короба воздухопритока…

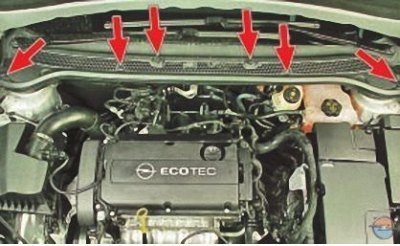

Примечание. Так расположены пистоны крепления решетки короба воздухопритока.

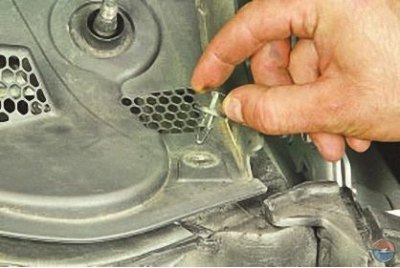

5. …и извлеките пистоны.

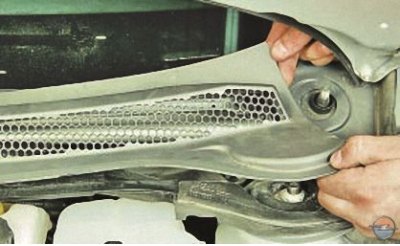

6. Отсоедините центральную часть решетки от короба…

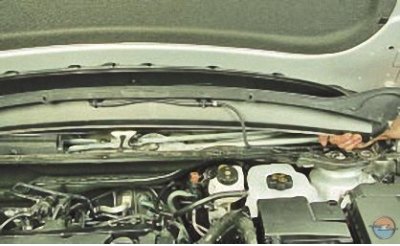

7. …и поверните ее нижней стороной вперед.

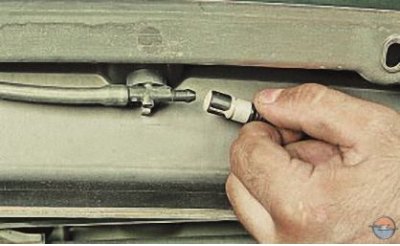

8. Отсоедините от штуцера левого жиклера омывателя шланг подвода жидкости и снимите центральную часть решетки короба воздухопритока.

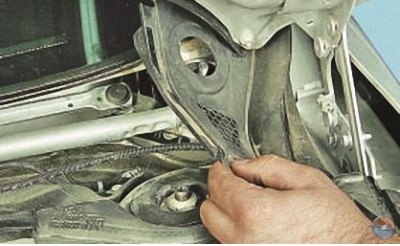

9. Снимите левую и правую части решетки короба воздухопритока.

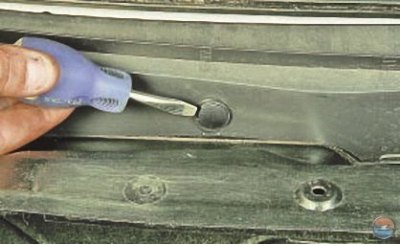

10. Поддев отверткой, выдвиньте вперед фиксатор пистона крепления водоотводящего кожуха…

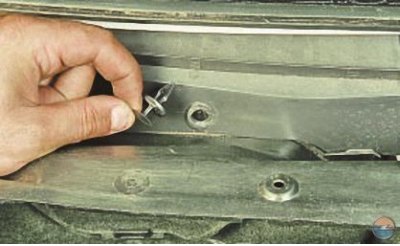

11. …и извлеките пистон.

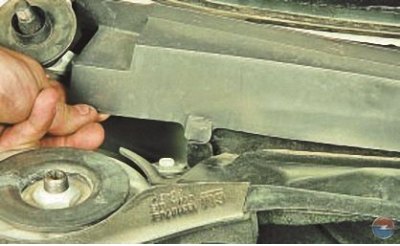

12. Извлеките два упора в нижней части водоотводящего кожуха из держателей на защитном кожухе стеклоочистителя…

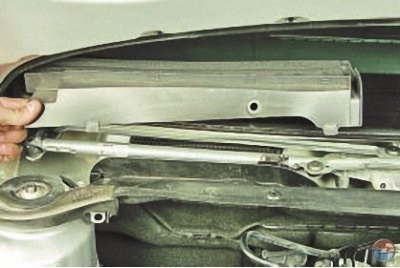

13. …и снимите водоотводящий кожух.

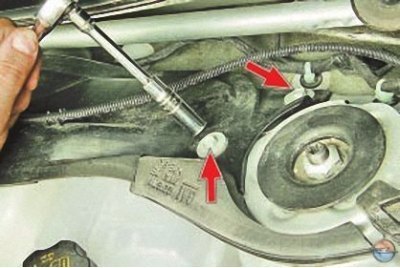

14. Выверните по два болта крепления защитного кожуха стеклоочистителя слева…

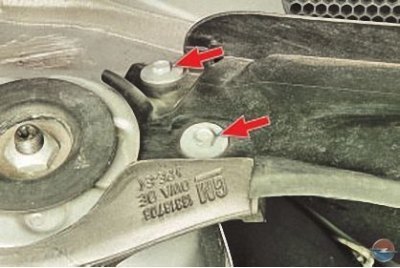

15. …и справа.

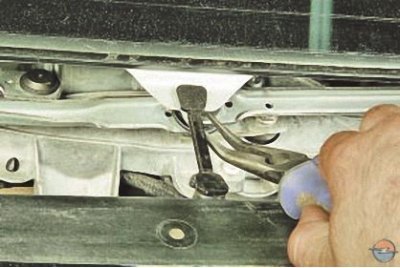

16. Сожмите пассатижами фиксаторы центрального держателя защитного кожуха стеклоочистителя…

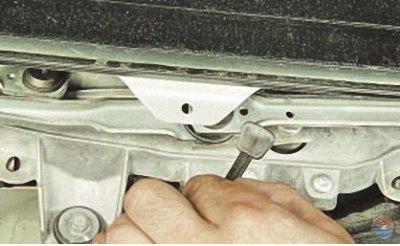

17. …извлеките стержень держателя из отверстия кронштейна на кузове…

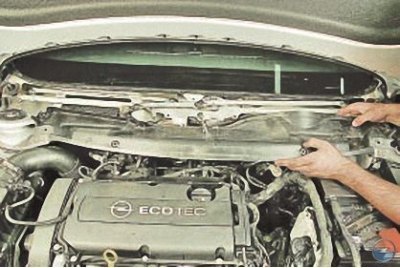

18. …и снимите защитный кожух стеклоочистителя.
19. Установите кожухи и решетку короба воздухопритока в порядке, обратном снятию.
