Вам потребуются: торцовые головки «на 10», «на 13», пассатижи с тонкими губками.

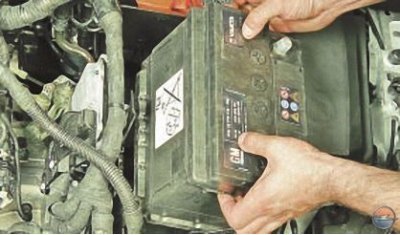

1. Снимите аккумуляторную батарею (см. Снятие и установка аккумуляторной батареи).

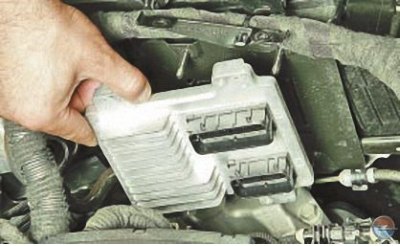

2. Снимите электронный блок управления двигателем (см. Снятие и установка электронного блока управления двигателем).

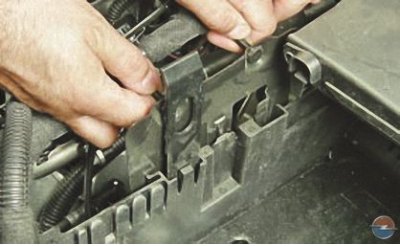

3. Потянув вверх…

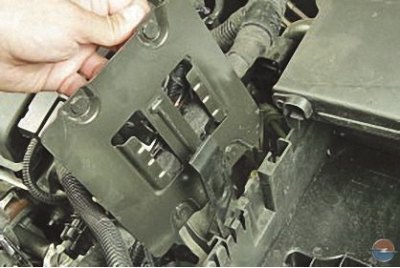

4. …снимите кронштейн электронного блока управления двигателем.

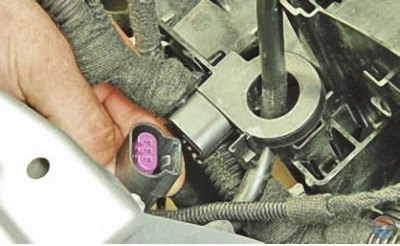

5. Нажав на фиксатор, отсоедините колодку жгута проводов от бесконтактного датчика силы тока.

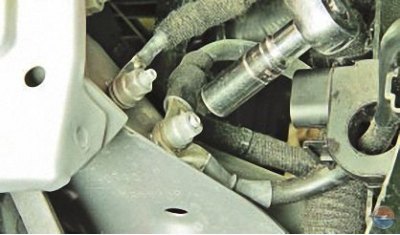

6. Ослабьте затяжку гайки крепления «массовых» проводов…

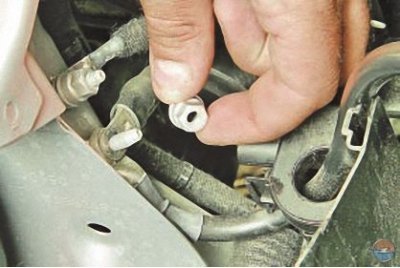

7. …отверните гайку…

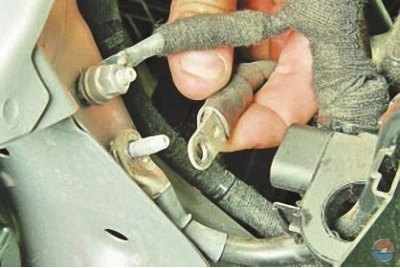

8. …и снимите со шпильки один...

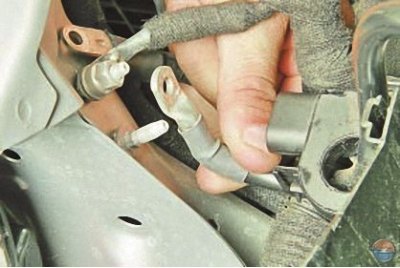

9. …и второй наконечники «массовых» проводов.

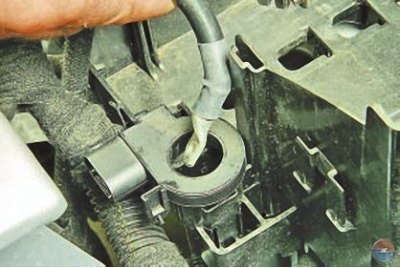

10. Извлеките из отверстия датчика силы тока «массовый» провод.

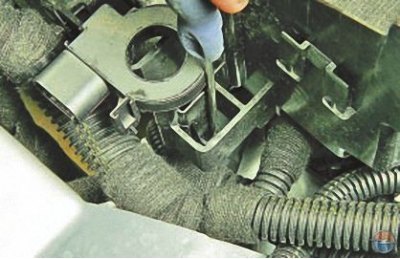

11. Отожмите отверткой фиксатор датчика силы тока…

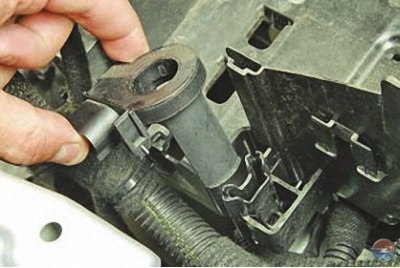

12. …и снимите датчик с кронштейна полки крепления аккумуляторной батареи.

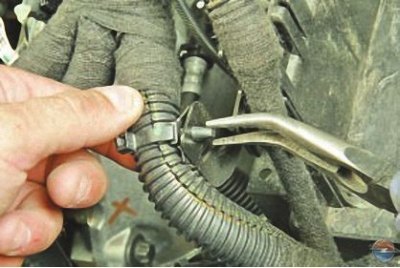

13. Сожмите пассатижами фиксаторы среднего держателя моторного жгута проводов…

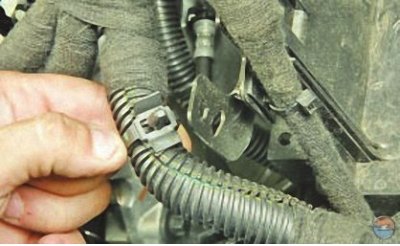

14. …и отсоедините держатель от кронштейна полки крепления аккумуляторной батареи.

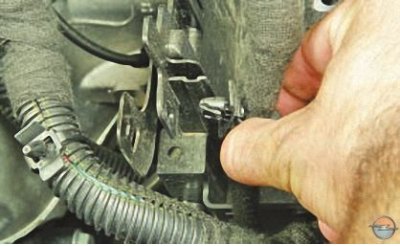

15. Аналогично отсоедините от полки верхний держатель силового жгута проводов…

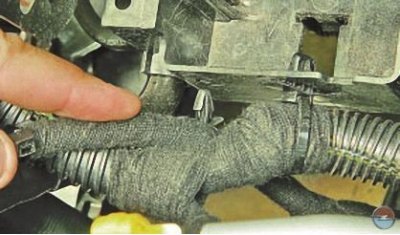

16. …его нижний держатель…

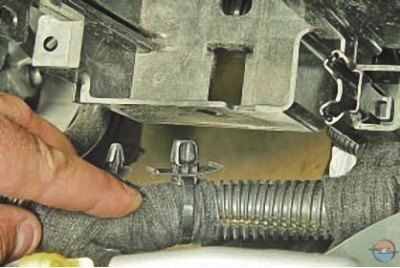

17. …и передний держатель моторного жгута.

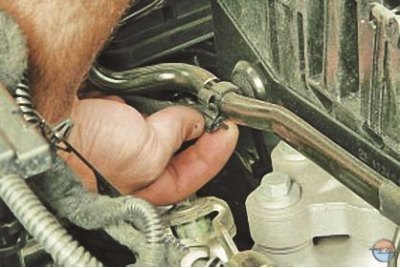

18. Подденьте край фиксатора держателя трубопровода к отопителю…

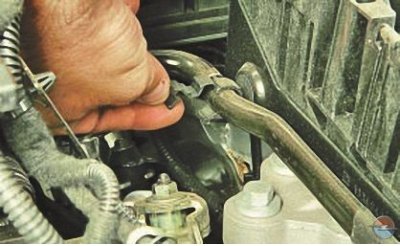

19. …отстегните фиксатор…

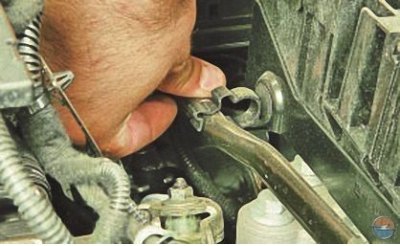

20. …и извлеките трубопровод из заднего держателя на полке крепления аккумуляторной батареи…

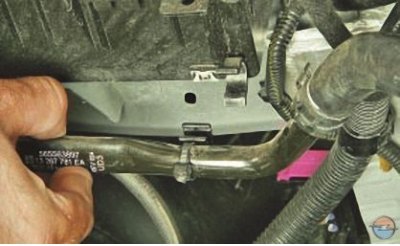

21. …а затем из переднего держателя.

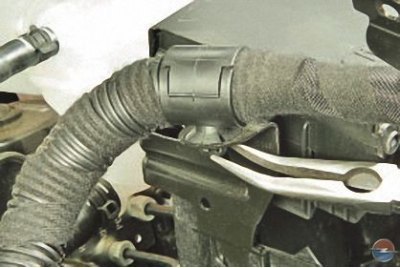

22. Сожмите пассатижами фиксаторы заднего держателя моторного жгута…

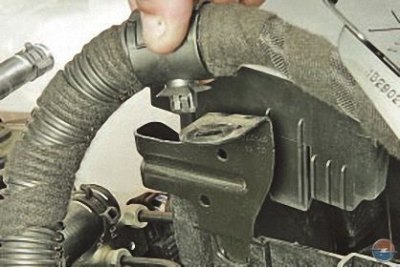

23. …и отсоедините жгут от полки крепления аккумуляторной батареи.

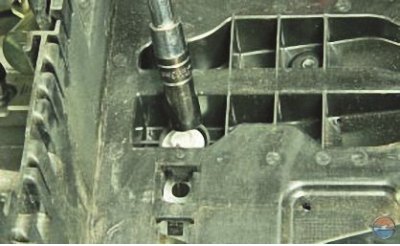

24. Выверните три болта крепления полки аккумуляторной батареи к кузову…

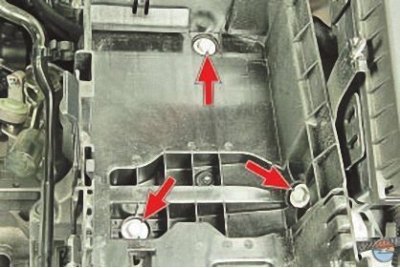

Примечание. Так расположены болты крепления полки.

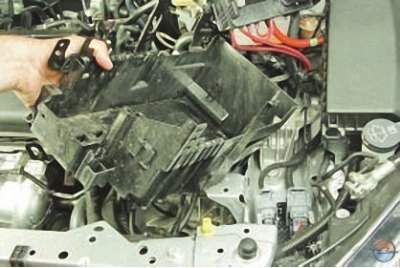

25. …и снимите полку.
26. Установите полку крепления аккумуляторной батареи и все снятые детали в порядке, обратном снятию.
