Схема расположения измерителей в комбинации приборов показана на иллюстрации 16.1.
Спидометр
Спидометр помещается в правой части комбинации приборов (см. иллюстрацию 16.1) и показывает скорость движения автомобиля в км/ч.
Предупреждение: Всегда соблюдайте скоростной режим, установленный Правилами дорожного движения (ПДД), следите за указателями скоростного режима!
Тахометр
Тахометр находится в левой части комбинации приборов (см. иллюстрацию 16.1) и показывает частоту вращения коленчатого вала двигателя в тысячах оборотов в минуту (показание стрелки следует умножать на 100). Во избежание выхода двигателя из строя запрещается превышать максимально допустимую частоту вращения коленчатого вала (стрелка тахометра никогда не должна заходить в красную зону шкалы).
Внимание: Если стрелка тахометра приближается к красному сектору шкалы, следует без промедления переключиться на более высокую передачу!
Дисплей индикации одометра/ обнуляемого счетчика пробега/ хронометр/сервисной индикации
Дисплей индикации вмонтирован в нижнюю часть комбинации приборов между спидометром и тахометром (см. иллюстрацию 16.1).

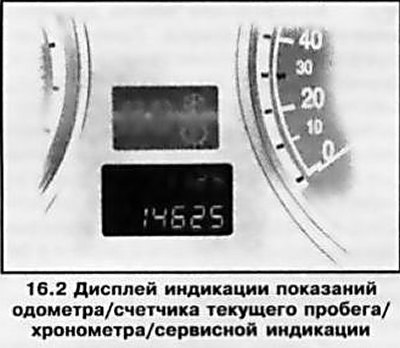

Поля индикации одометра и обнуляемого счетчика пробега расположены одно над другим: одометра — внизу, счетчика — в вверху (см. иллюстрацию 16.2). Одометр регистрирует общий пробег транспортного средства с момента ввода его в эксплуатацию. Показания общего пробега постоянно присутствуют на дисплее. Обнуляемый счетчик пробега позволяет отслеживать пробег автомобиля с момента последнего сброса показаний.
При соответствующей комплектации на дисплей могут выводиться также показания хронометра. Переключение режимов индикации дисплея между показаниями счетчика и хронометра производится путем кратковременного нажатия на встроенную в комбинацию приборов справа от циферблата спидометра кнопку (см. иллюстрацию 16.1).
Замечание: При включении зажигания дисплей активируется в последнем выбранном ранее режиме.
При помощи той же кнопки осуществляется сброс показаний обнуляемого счетчика пробега — переведите дисплей в режим счетчика и удерживайте кнопку нажатой в течение 1 секунды.
Порядок корректировки показаний хронометра приведен ниже.
Хронометр (при соответствующей комплектации)
При каждом последовательном удерживании в нажатом положении в течение приблизительно 2 секунд расположенной в правой части комбинации приборов кнопки (см. иллюстрацию 16.2) хронометр будет переключаться в соответствующий режим:
установка показаний в часах -> установка показания в минутах -> штатный режим индикации.
При переключении в режим установки времени соответствующие показания (в часах или в минутах) активируются в проблесковом режиме. Изменение показаний текущего времени производится кратковременными нажатиями той же кнопки.
Замечание: Если аккумуляторная батарея была на какое-то время отключена от бортовой сети автомобиля, то при последующем включении электропитания показания хронометра будут сброшены.
