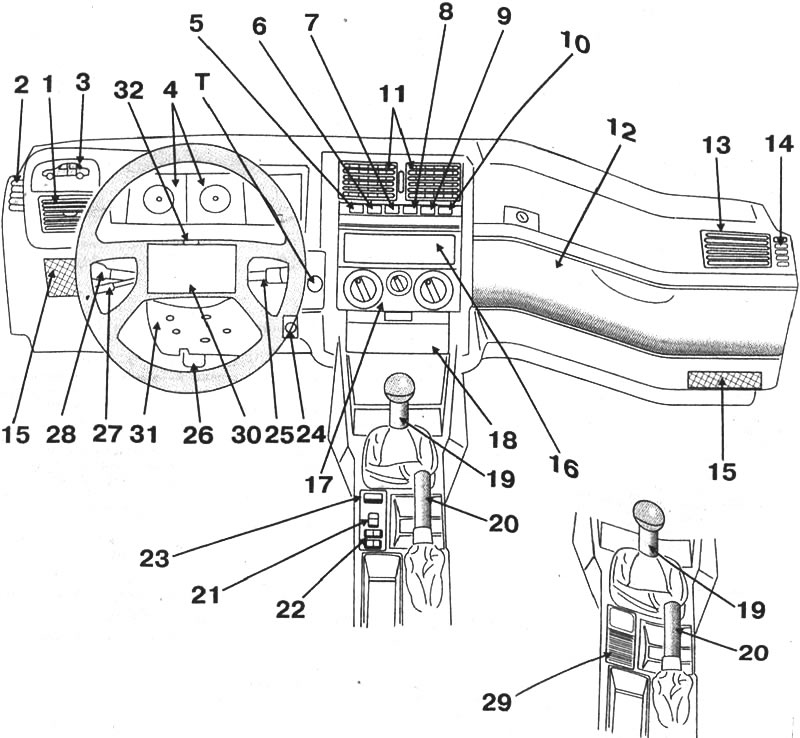

Рис. 1-3. Органы управления и контрольно-измерительные приборы автомобилей «Croma» с бензиновыми двигателями и дизельными двигателями выпуска до 1991 г.: 1 - левое боковое сопло вентиляции; 2 - вентиляционные щели обдува левого бокового стекла; 3 - панель бортовой системы контроля (или ящик для мелких вещей на автомобилях модели «1600»); 4 - комбинация приборов; 5 - выключатель обогрева заднего стекла; 6 - выключатель противотуманных фар*; 7 - выключатель заднего противотуманного света; 8 - выключатель централизованной блокировки замков дверей, багажного отделения и люка топливного бака*; 9 - выключатель централизованной разблокировки замков дверей и багажного отделения*: 10 - выключатель разблокировки люка топливного бака; 11 - центральные сопла вентиляции; 12 - вещевой ящик с замком; 13 - правое боковое сопло вентиляции; 14 - вентиляционные щели обдува правого бокового стекла; 15 - место размещения громкоговорителя; 16 - гнездо под автомагнитолу; 17 - органы управления системы отопления и вентиляции; 18 - пепельница; 19 - рычаг переключения передач; 20 - рычаг привода стояночного тормоза; 21 - клавиша блокировки переключателей стеклоподъемников задних дверей; 22 - переключатели стеклоподъемников передних дверей; 23 - выключатель электропривода наружных зеркал заднего вида; 24 - рычаг привода замка капота; 25 - переключатель стеклоочистителя и омывателя ветрового стекла; 26 - рычаг блокировки и разблокировки устройства регулирования высоты рулевого колеса; 27 - рычаг переключателя указателей поворота; 28 - рычаг переключателя наружного освещения и света фар; 29 - гнездо для мелких предметов; 30 - выключатель звукового сигнала; 31 - выключатель аварийной сигнализации; 32 - ручка регулировки яркости освещения приборов; Т - рукоятка увеличения угла опережения впрыска топлива при пуске холодного дизеля.
*В зависимости от комплектации

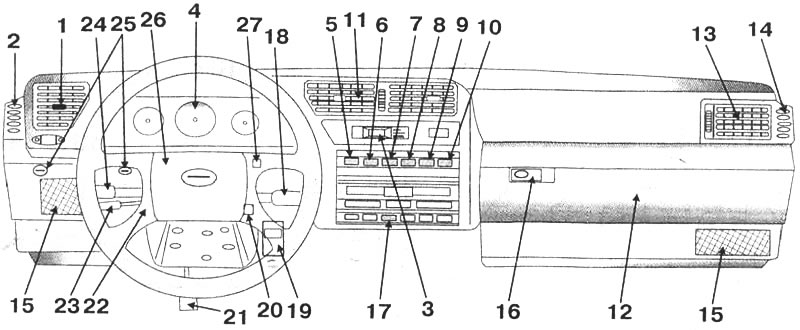

Рис. 1-4. Органы управления и контрольно-измерительные приборы автомобилей «Croma» с дизельными двигателями выпуска с 1991 г.: 1 - левое боковое сопло вентиляции; 2 - вентиляционные щели обдува левого бокового стекла; 3 - панель бортовой системы контроля; 4 - комбинация приборов; 5 - выключатель обогрева заднего стекла; 6 - выключатель противотуманных фар*; 7 - выключатель заднего противотуманного света; 8 - выключатель централизованной блокировки замков дверей; 9 - выключатель централизованной разблокировки замков дверей; 10 - выключатель разблокировки люка топливного бака; 11 - центральные сопла вентиляции; 12 - вещевой ящик; 13 - правое боковое сопло вентиляции; 14 - вентиляционные щели обдува правого бокового стекла; 15 - место размещения громкоговорителя; 16 - замок вещевого ящика; 17 - органы управления системой климат-контроля*; 18 - переключатель стеклоочистителя и омывателя ветрового стекла; 19 - рычаг привода замка капота; 20 - выключатель приборов и стартера; 21 - рычаг блокировки и разблокировки устройства регулирования высоты рулевого колеса; 22 - рукоятка регулировки яркости освещения приборов; 23 - рычаг переключателя указателей поворота; 24 - рычаг переключателя наружного освещения и света фар; 25 - винт крепления крышки монтажного блока; 26 - выключатель звукового сигнала; 27 - выключатель аварийной сигнализации.
*В зависимости от комплектации
