Внимание: Любые работы по обслуживанию или ремонту системы охлаждения следует производить на холодном двигателе! См. также предупреждения в начале Раздела 2.
1. За основу взята операция по снятию радиатора на моделях с двигателем Z16XEP. Для остальных двигателей лишь дополнительные операции или особенности выполнения данной процедуры.
Двигатель Z16XEP (без кондиционера)
Снятие
1. Отсоедините аккумуляторную батарею (см. Главу 5).
2. Слейте охлаждающую жидкость (см. Раздел 3).
3. Рассоедините разъем электропроводки на радиаторе и опустите автомобиль.
4. Ослабьте хомут левого шланга радиатора и сдвиньте его назад. Отделите шланг от радиатора и высвободите из держателя (см. сопр. иллюстрацию).

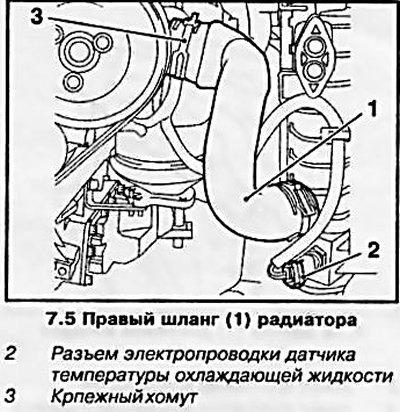

5. Предварительно ослабив крепежный хомут и сдвинув его назад (см. сопр. иллюстрацию), снимите правый шланг радиатора с корпуса термостата и рассоедините разъем электропроводки датчика температуры охлаждающей жидкости.
6. Снимите декоративную решетку радиатора (см. Главу 11).
7. Снимите накладку бампера (см. Главу 11).

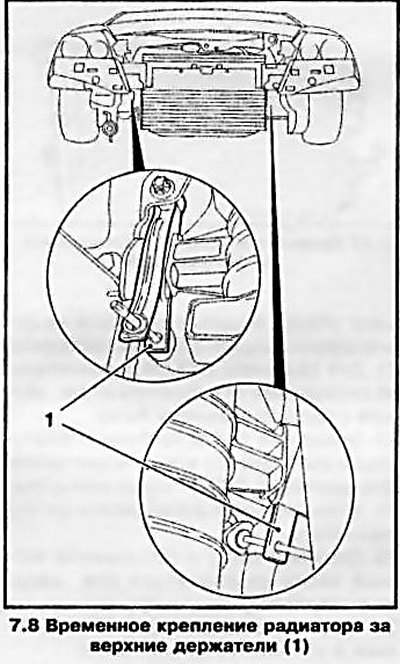

8. Закрепите радиатор подходящим инструментом или проволокой за верхние держатели (см. сопр. иллюстрацию).
9. Пометьте маркером установочное положение нижних держателей радиатора, выверните 4 крепежных болта и снимите держатели радиатора с передней подвески (см. сопр. иллюстрацию).
10. Извлеките фиксаторы из верхних держателей и снимите радиатор вместе с вентилятором.
11. При необходимости отсоедините кожух вентилятора от радиатора.
Проверка
12. После снятия с автомобиля радиатор может быть проверен на наличие признаков утечек, повреждений и нарушений внутренней проходимости теплообменника.
13. Останки насекомых и растительности могут быть удалены из пространства между пластинами теплообменника путем выдувания сжатым воздухом (не забудьте надеть защитные очки!), либо вычищения мягкой кисточкой. Постарайтесь не погнуть тонкие пластины теплообменника и не порезать о них пальцы. При необходимости перед установкой радиатор может быть промыт путем подачи внутрь воды из садового шланга (см. Раздел 5).
14. Проверьте состояние резиновых опор радиатора, в случае необходимости произведите замену вышедших из строя компонентов.
15. Источники мелких утечек могут быть заделаны при помощи подходящего герметика (действуйте в соответствии с инструкциями изготовителей средства). Любой более сложный ремонт должен производиться только в условиях специализированной мастерской с применением необходимого оборудования.
Установка
16. Если производится замена радиатора, переустановите на новый радиатор все навесные компоненты со старого и установите кожух вентилятора.
15. Закрепите радиатор подходящим инструментом в верхних опорах и, соблюдая маркировку, установите нижние держатели на подрамнике.
16. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов.
Особенности двигателя Z14XEP (без кондиционера)
17. Отсоедините от радиатора соединительный шланг, идущий к расширительному бачку.
Особенности двигателей Z20LE(L/R/H)
Замечание: Описание относится к двигателям Z20LEL и Z20LER. Операции снятия радиатора для двигателя Z20LEH имеют некоторые отличия.

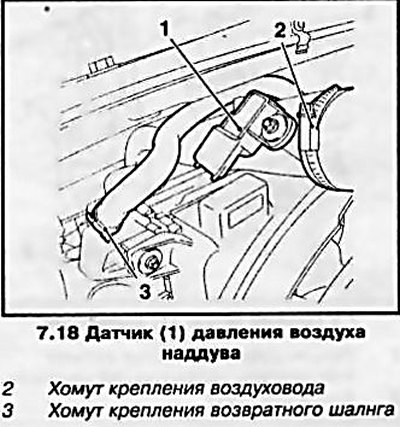

18. Выверните датчик давления воздуха наддува (см. сопр. иллюстрацию) и отсоедините воздуховод от охладителя.
19. Отсоедините от радиатора возвратный шланг охлаждения турбокомпрессора (см. иллюстрацию 7.18) и извлеките его из держателя.

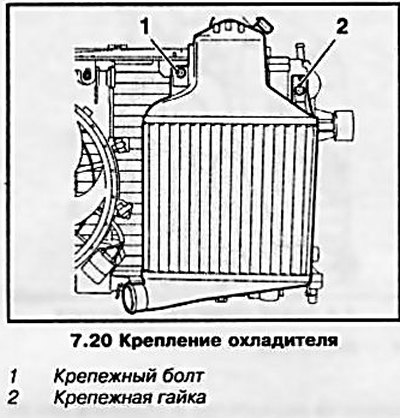

20. Выверните крепежный болт и гайку и отделите интеркулер от конденсатора (см. сопр. иллюстрацию). Наклоните охладитель в нижних держателях вперед и извлеките его.
Замечание: Для лучшего обзора модуль охладителя на иллюстрации показан в снятом состоянии.
21. Для двигателя 220LEH дополнительно отсоедините от радиатора шланг, идущий к расширительному бачку.

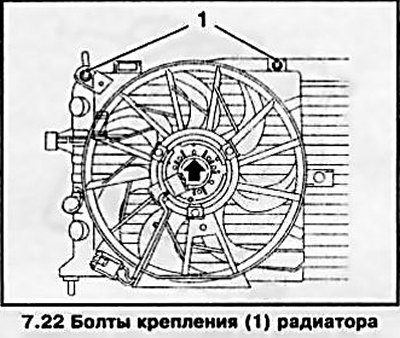

22. Выверните болты крепления радиатора и вытяните его вверх.
Замечание: Для двигателя Z20LEH кожух вентилятора дополнительно отсоедините от интеркуллера.

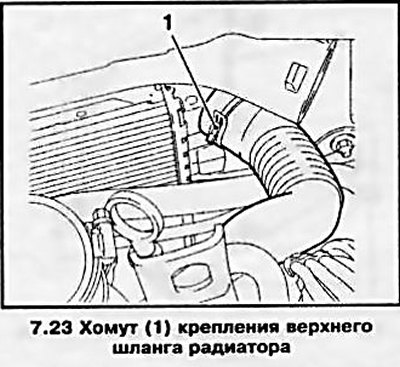

23. Ослабьте хомут и отсоедините верхний шланг от радиатора (см. сопр. иллюстрацию).
24. Поднимите автомобиль на подъемнике и установите на подставки.
25. Пометьте установочное положение креплений жгута электропроводки кондиционера и разрежьте их, отсоедините жгут электропроводки от радиатора.

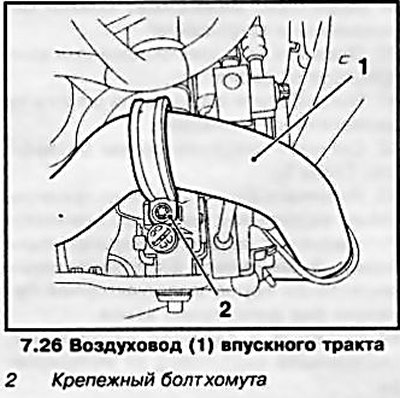

26. Выверните крепежный болт, снимите хомут и снимите воздуховод впускного тракта (см. сопр. иллюстрацию) с охладителя.

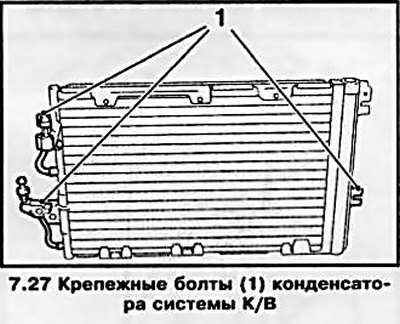

27. Выверните болты крепления (см. сопр. иллюстрацию) и снимите конденсатор с радиатора.
28. Закрепите при помощи проволоки конденсатор вместе с интеркуллером на передней панели.
29. Соблюдая осторожность снимите радиатор с держателей и извлеките его по направлению вниз.
30. Установка производится в обратном порядке.
Особенности двигателя Z22YH (без кондиционера)
31. Снимите воздухоочиститель (см. Главу 4).
32. Снимите правую такелажную проушину двигателя.
33. Снимите аккумуляторную батарею и поддон батареи (см. Главу 5).
34. Отсоедините верхний шланг системы охлаждения от головки блока цилиндров.
35. Отсоедините от радиатора соединительный шланг, идущий к расширительному бачку.
Двигатели Z17DT(L/H)
36. Процедура снятия радиатора та же, что и для двигателя Z16XEP. При этом необходимо провести подготовительные работы, как при снятии вентилятора (см. Раздел 6).
Двигатель Z19DTH
См. Раздел 6.
