Внимание: Любые работы по обслуживанию или ремонту системы охлаждения следует производить на холодном двигателе!
1. В данном разделе подробно описана операция снятия вентилятора системы охлаждения только для двигателя Z16XEP, для остальных приводятся лишь дополнительные операции и особенности.
Двигатель Z16ХЕР (без кондиционера)
2. Отсоедините аккумуляторную батарею (см. Главу 5).
3. Освободите верхний шланг радиатора из держателей (см. сопр. иллюстрацию).
4. Рассоедините разъем электропроводки на радиаторе.

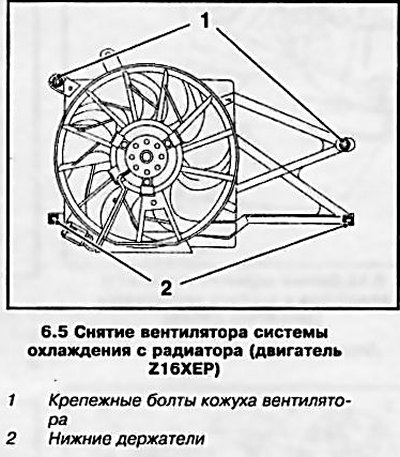

5. Снимите кожух вентилятора, для чего выверните 2 болта (см. сопр. иллюстрацию) и вытяните вентилятор вместе с кожухом из нижних держателей вверх.

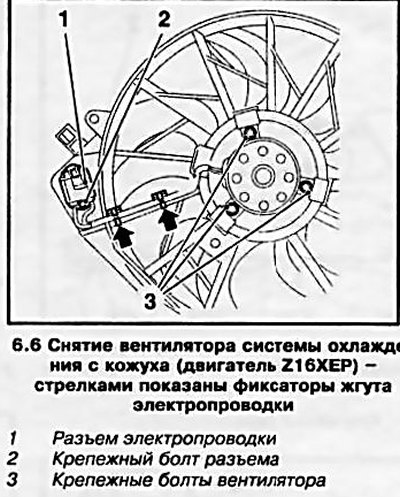

6. Рассоедините разъем электропроводки и выверните болт его крепления к кожуху (см. сопр. иллюстрацию).
7. Высвободите жгут кабеля из фиксаторов, выверните 3 крепежных болта и снимите электромотор вентилятора (см. иллюстрацию 6.6).
8. Установка производится в порядке, обратном снятию.
Особенности двигателя Z18XE (без кондиционера)

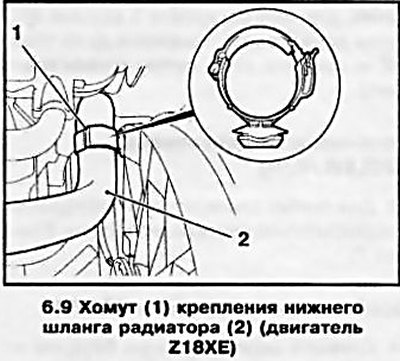

9. Снимите нижний шланг радиатора с корпуса вентилятора, для чего раскройте фиксатор хомута, поверните хомут на 90' и снимите его (см. сопр. иллюстрацию).

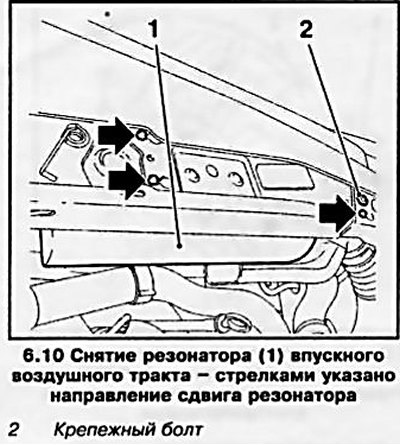

10. Снимите резонатор впускного воздушного тракта, для чего отсоедините от него воздушный тракт, выверните крепежный болт и сдвиньте резонатор из держателя вправо (см. сопр. иллюстрацию).
Особенности двигателя Z14XEP (без кондиционера)
11. Снимите резонатор впускного воздушного тракта (см. двигатель Z18XE).

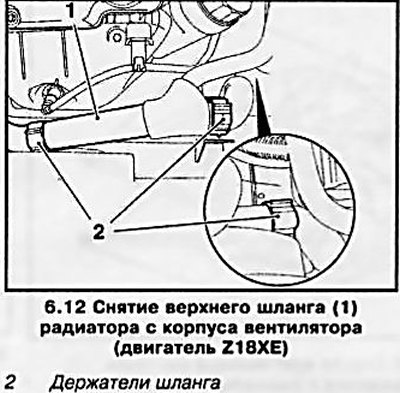

12. Снимите верхний шланг радиатора с корпуса вентилятора системы охлаждения, для чего раскройте 3 зажима хомутов держателей, поверните их на угол 90° и снимите (см. сопр. иллюстрацию).
Особенности двигателей Z20LE(L/R/H)
13. Для снятия вентилятора необходимо предварительно снять радиатор (см. Раздел 7).
Особенности двигателя Z22YH
14. Снимите аккумуляторную батарею и поддон батареи (см. Главу 5).
15. Отсоедините держатель жгута электропроводки двигателя и сместите жгут в сторону.
Двигатель Z130TH (без кондиционера)
16. Снимите аккумуляторную батарею и поддон батареи (см. Главу 5.
17. Снимите верхнюю крышку двигателя (см. Главу 2, Раздел 2).
18. Ослабьте крепежные хомуты и отсоедините впускной воздуховод от турбокомпрессора и интеркулера.

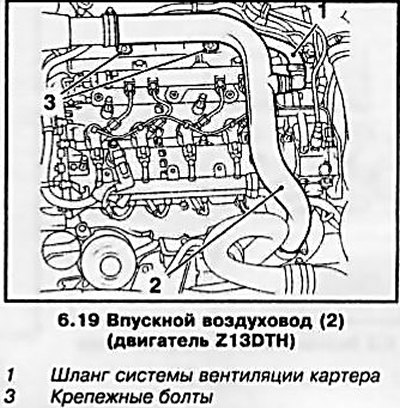

19. Отсоедините быстроразъемное соединение шланга системы вентиляции картера, отсоедините 3 жгута электропроводки, выверните 2 крепежных болта, ослабьте соединительные хомуты и снимите впускной воздушный трубопровод (см. сопр. иллюстрацию).
20. Предварительно ослабив хомут, снимите всасывающий шланг.
21. Освободите в двух местах жгут проводов лямбда-зонда из держателей и отведите его в сторону.

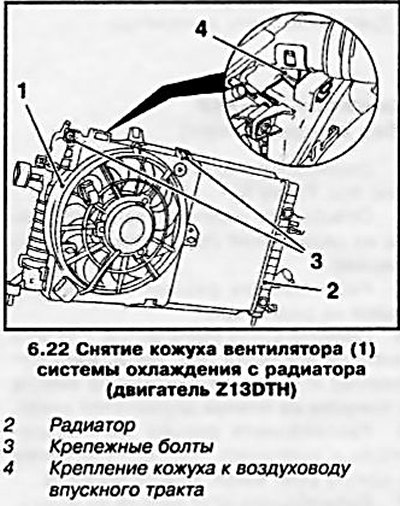

22. Вывернув болты крепления, отсоедините кожух вентилятора от радиатора (см. сопр. иллюстрацию) и отсоедините от воздуховода.
Особенности двигателя Z13DTH (с кондиционером)
23. Закрепите конденсатор К/В к панели передка при помощи проволоки.

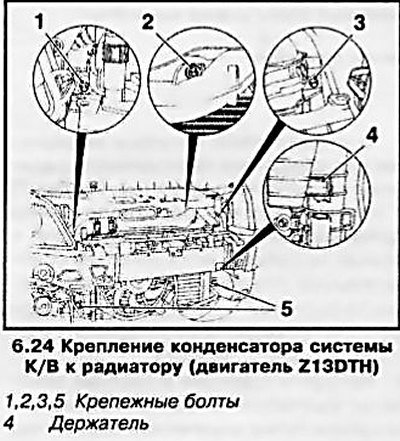

24. Отсоедините конденсатор с дополнительным вентилятором и охладителем надувочного воздуха (интеркулером) от радиатора, вывернув 5. крепежных болтов (усилие затягивания болтов при установке — 5 Нм) (см. сопр. иллюстрацию).
25. Высвободите интеркулер из держателя (см. иллюстрацию 6.24).
Особенности двигателей Z17DT(L/H) (с кондиционером)
26. Снимите декоративную решетку радиатора, (см. Главу 11).
27. Снимите верхнюю крышку двигателя (см. Главу 2, Раздел 2).
28. Ослабьте и сдвиньте назад 2. хомута и отсоедините воздуховод от интеркулер.

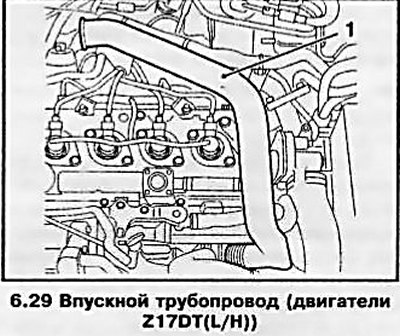

29. Высвободите жгут электропроводки из двух зажимов, отсоедините топливопровод, ослабьте хомут и отсоедините шланг системы вентиляции картера. Выверните 2 крепежных болта, ослабьте 2 хомута крепления впускного трубопровода (см. сопр. иллюстрацию) и снимите его.
30. Отделите 2 шланга системы охлаждения от кожуха вентилятора.
31. Снимите защиту картера двигателя (см. Главу 2, Раздел 5).
32. Рассоедините разъем электродвигателя вентилятора. Разрежьте хомут жгута проводки, предварительно пометив его положение.
33. Снимите накладку переднего бампера (см. Главу 11).

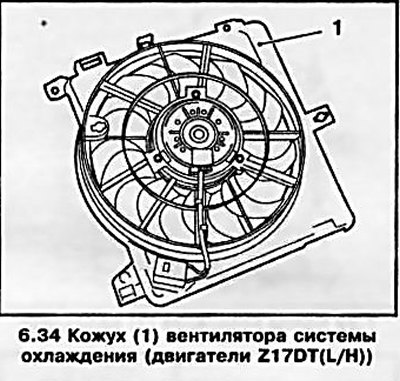

34. Выверните 2 крепежные болта и, развернув кожух вентилятора, осторожно извлеките его по направлению вверх (см. сопр. иллюстрацию).
Особенности двигателя Z19DTH (с кондиционером)
35. Снимите декоративную решетку радиатора (см. Главу 11).
36. Снимите накладку бампера (см. Главу 11).
37. Снимите защиту картера двигателя (см. Главу 2, Раздел 5).
38. Рассоедините разъем проводки электродвигателя вентилятора. Разрежьте хомут жгута проводки, предварительно пометив его положение.
39. Высвободите шланг системы охлаждения из держателей и отделите его от от радиатора.
Внимание: Контур охлаждения не вскрывайте!
40. Отделите жгут электропроводки компрессора от радиатора.
41. Высвободите 2 вакуумных шланга из держателя на радиаторе.
42. Снимите аккумуляторную батарею (см. Главу 5).
43. Извлеките блок управления предпусковым разогревом вверх из держателя. Рассоедините разъем электропроводки блока.
Замечание: Блок управления расположен перед аккумуляторной батареей под держателем замка.
44. Ослабьте и сдвиньте назад хомут, отсоедините воздуховод от интеркулера.
45. Выверните болты крепления кожуха вентилятора и отсоедините шланг системы охлаждения.
46. Закрепите конденсатор системы К/В на передней панели при помощи проволоки.
47. Выверните 5 болтов крепления (см. иллюстрацию 6.24) и снимите конденсатор с дополнительным вентилятором и интеркулером с радиатора.
48. Снимите 2 фиксатора радиатора и снимите радиатор.
49. Отделите кожух от вентилятора.
