Система управления двигателем М112

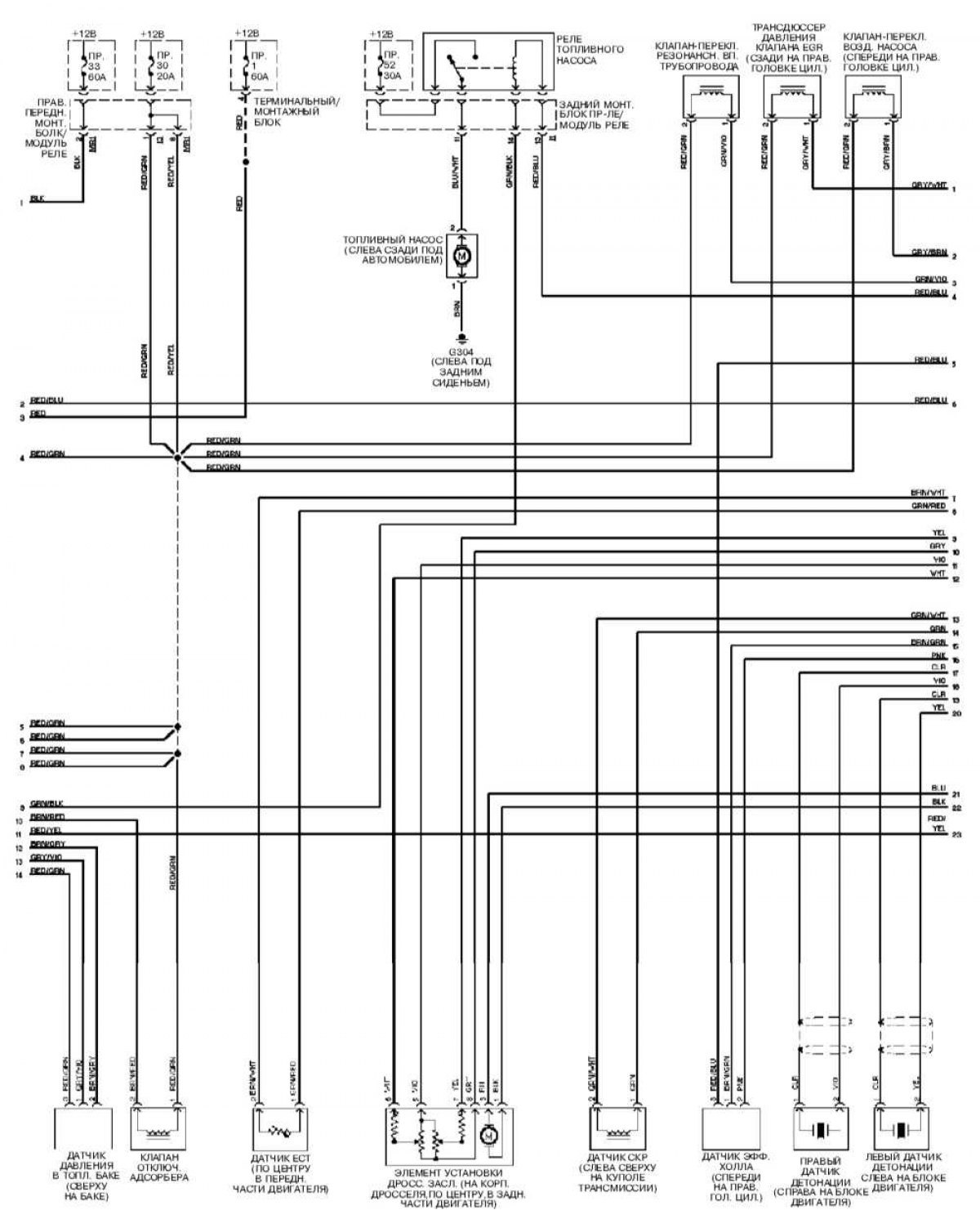

Система управления двигателем М112
Открыть большую картинку в новой вкладке »

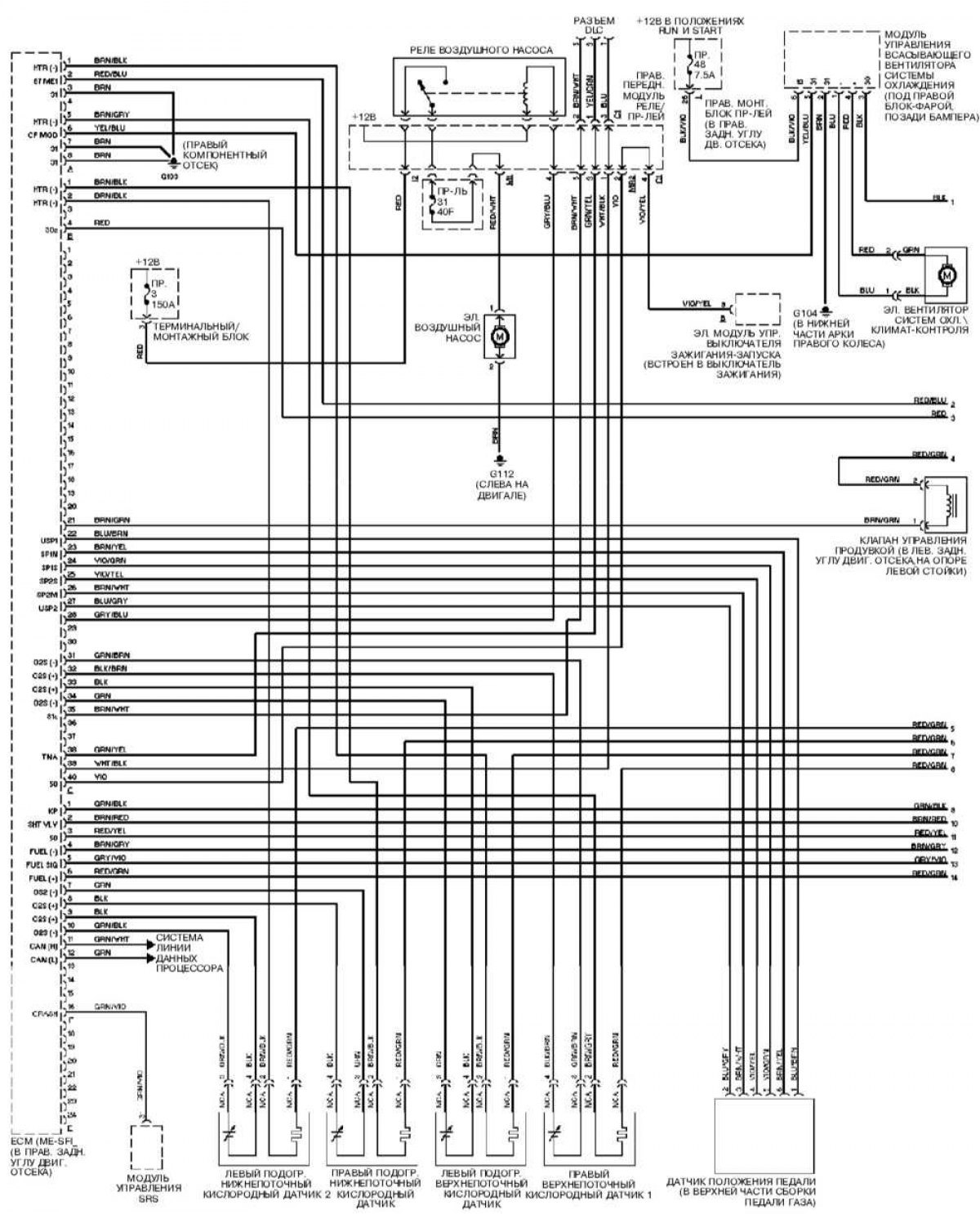

Система управления двигателем М112
Открыть большую картинку в новой вкладке »

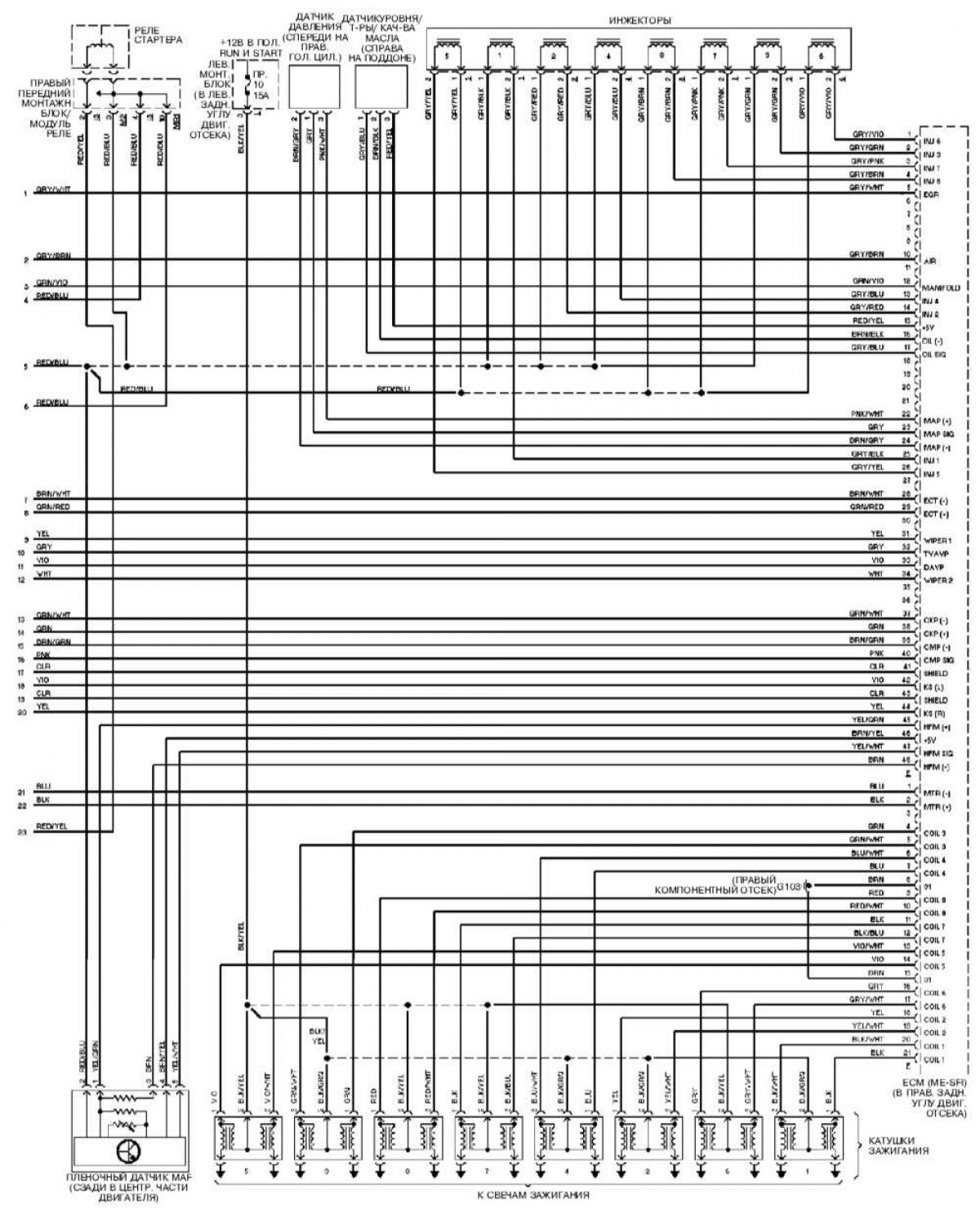

Система управления двигателем М112
Открыть большую картинку в новой вкладке »


Обозначения и назначения электропроводки, выводов и клемм смотрите здесь →

Текст предоставлен порталом: AutoInstruction
Статья проверена экспертом: Григорий Константинов
