Конструкция механизма переключения передач: 201 - Декоративная ручка; 202 - Кожух; 203 - Гайка; 204 - Рычаг переключения передач; 206, 221 - Пружины; 204, 226 - Стопорные кольца; 218, 211 - Втулки; 209, 225, 279 - Пальцы; 310 - Вилка переключения; 213, 227, 233 - Болты; 216 - Крышка подшипника; 218, 220, 239, 240 - Прокладки; 224 - Стопорная проушина; 230 - Кронштейн подшипников; 231 - Стопорная пластина; 230 - Пластиковая прокладка; 236, 237, 238 - Промежуточные рычаги переключения

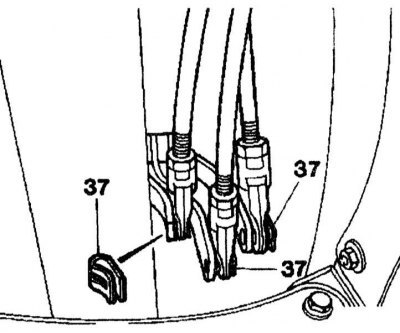

1. Установите рычаг переключений передач в нейтральное положение, затем отсоедините рычаги переключения от тяг переключения на механизме переключения передач после снятия стопорных зажимов (37).

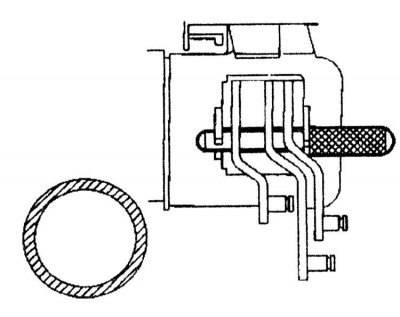

2. Расположите три промежуточных рычага в следующей последовательности: передача заднего хода/1-я передача, 2/3-я передачи и 4/5-я передачи и заблокируйте их стопорным пальцем сквозь отверстия.

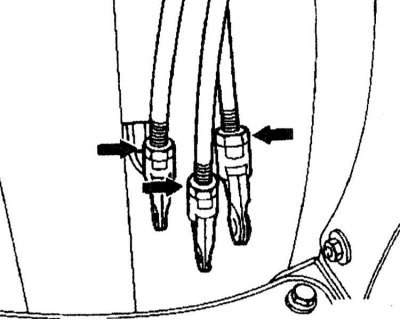

3. Ослабьте стопорные гайки (стрелки) и отрегулируйте длину каждой тяги.
4. Снимите стопорный палец с промежуточных рычагов переключения передач.
5. Проверьте переключение передач при работающем двигателе.
