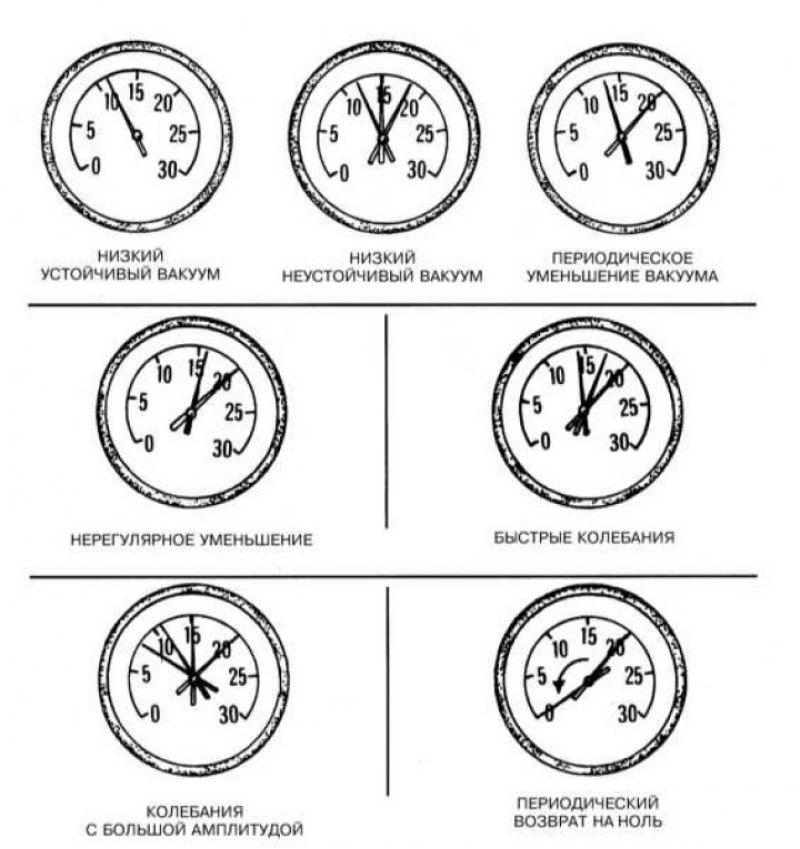

Основные положения и колебания стрелки вакууметра при диагностике неисправностей двигателя
Примечание. Для дизельных двигателей необходим компрессометр с пределом измерений примерно до 40 бар.
Двигатель должен быть прогрет до рабочей температуры, аккумуляторная батарея - полностью заряжена. Вам также потребуется помощь ассистента.
Извлеките предохранитель топливного насоса из монтажного блока, (обратитесь к Главе Бортовое электрооборудование). Запустите двигатель и дождитесь, пока он заглохнет. Если двигатель не заведется, прокручивайте стартер около 10 секунд.
Статья перепечатана отсюда Autoinstruction.ru
Для получения доступа к свечам зажигания снимите крышку маслозаливной горловины и удалите пластмассовый чехол двигателя. Установите крышку на место.
Отключите систему зажигания, отсоединив разъем от катушки зажигания. Выверните все свечи зажигания (см. Раздел Проверка и замена свечей зажигания, проверка состояния высоковольтных проводов (бензиновые модели) Главы Текущее обслуживание).
Установите компрессометр в отверстие свечи первого цилиндра. Желательно пользоваться компрессометром, наконечник которого вворачивается в отверстие свечи.
Попросите помощника держать педаль акселератора полностью нажатой и включить стартер. После нескольких циклов компрессия в цилиндре достигнет максимального значения и больше не изменится. Запишите полученный результат.
Максимально допустимая разница давлений в отдельных цилиндрах может составлять 3.0 бар (для дизельных двигателей 5.0 бар).
Компрессия в исправном двигателе растет очень быстро. Низкое значение, показанное после первого цикла, увеличивающееся с последующими циклами, указывает на износ поршневых колец. Низкое значение после первого цикла, не увеличивающееся после следующих, сигнализирует о том, что либо клапаны негерметичны, либо пробита прокладка головки блока (причиной также может быть трещина в головке). К снижению компрессии может привести наличие нагара на тарелках клапанов.
Следует иметь в виду, что из-за разной скорости вращения стартера на разных моделях полученные в результате измерений результаты могут отличаться. Результаты, полученные при измерении компрессии, должны быть примерно одинаковые для всех цилиндров.
Если давление в каком-либо цилиндре находится на уровне минимального допустимого и даже ниже, то для выяснения причины выполните следующие действия. Влейте внутрь цилиндра через отверстие для свечи чайную ложку двигательного масла и повторите измерение компрессии.
Если добавление масла временно улучшило компрессию, причиной ее снижения, скорее всего, является износ поршня, колец или цилиндра. Если увеличения компрессии не произошло, то можно предположить, что причина - в негерметичности клапанов или пробитой прокладке головки блока.
Низкая компрессия в двух соседних цилиндрах почти наверняка - следствие пробоя прокладки головки. Наличие охлаждающей жидкости в камерах сгорания или в картере двигателя подтвердит это предположение.
Если компрессия в одном из цилиндров примерно на 20% ниже, чем в остальных, к тому же обороты холостого хода нестабильны, то причина, возможно, чрезмерном износе кулачка распредвала.
После завершения проверки установите на место свечи зажигания (обратитесь к Главе Текущее обслуживание), наденьте на них наконечники высоковольтных проводов, присоедините разъем к катушке зажигания. Установите на место пластиковую крышку двигателя и предохранитель топливного насоса.
Значения давлений компрессии для различных двигателей приведены в Спецификациях.
Проверка на утечки
В ходе данной проверки определяются скорость выхода из цилиндров закачанного в них сжатого воздуха и непосредственно места утечек. Данная проверка является альтернативой проверке компрессии. Более того, со многих точек зрения она гораздо эффективнее, поскольку визуально выявить источник утечки проще, чем осмыслять результаты измерения компрессии.
Оборудование, необходимое для проверки на утечки, не относится к общедоступному, поэтому выполнение данной проверки придется доверить специалистам сервисного центра.
