Система блокировки переключения АТ [
Mercedes S-Class W140
]
Главная
Мерседес
S-Класс
1991-1998
Электрооборудование
Электрические схемы
0

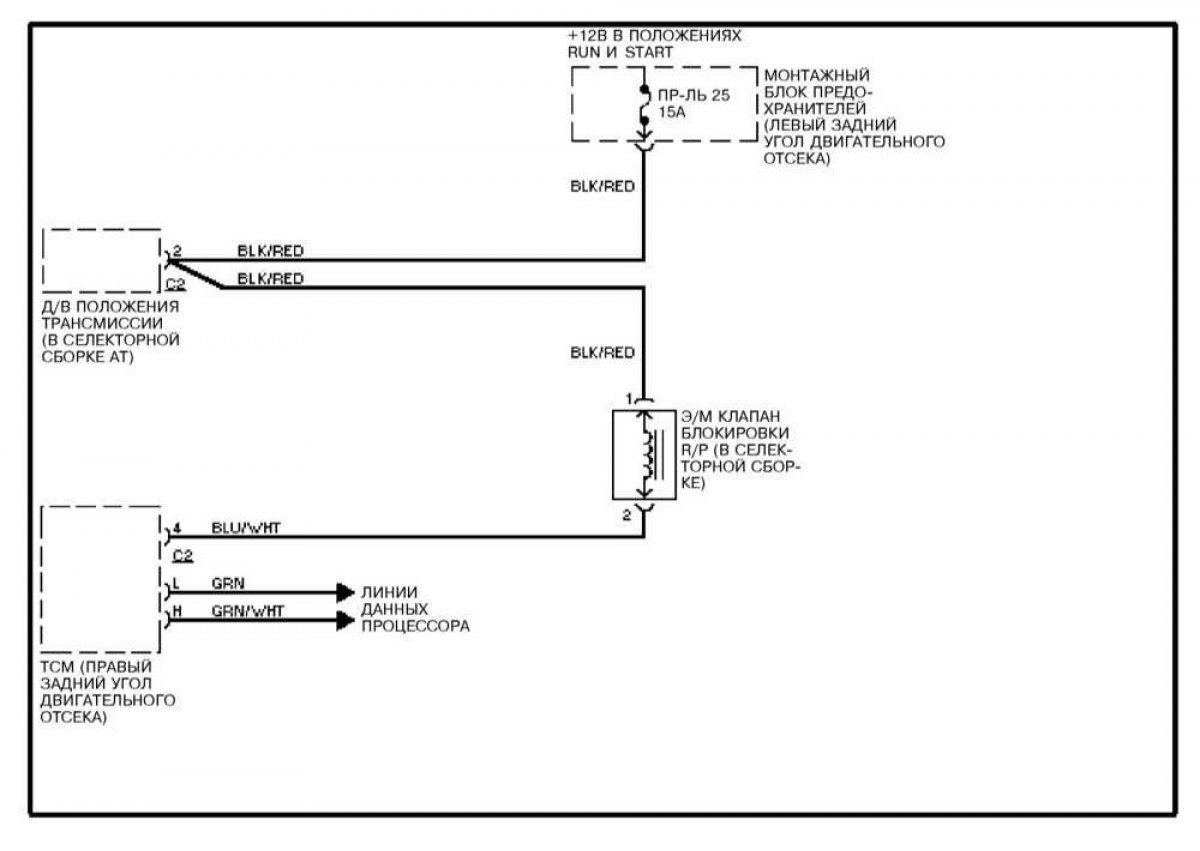

Система блокировки переключения АТ
Открыть большую картинку в новой вкладке »
Обозначения и сокращения на схемах бортового электрооборудования смотрите
здесь →
