Снятие и установка маятникового рычага рулевого привода (Mercedes S-Class W140)

0

Снятие

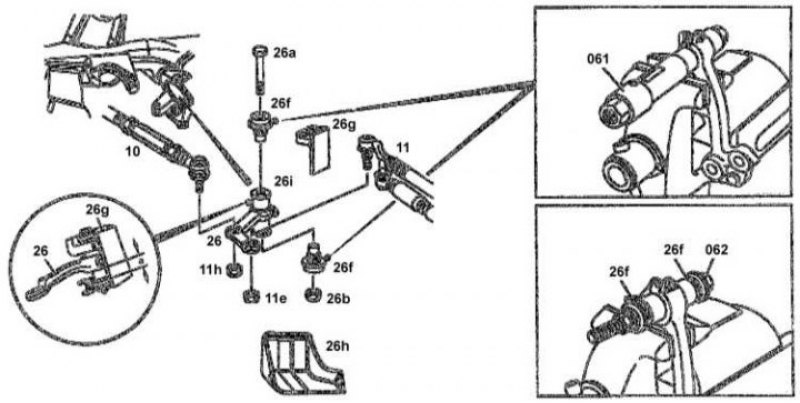

1. Отделите от маятникового рычага (26) поперечную рулевую тягу (10).

2. Отделите от маятникового рычага (26) среднюю тягу (11).

3. Снимите термозащитный экран (26h).

4. Отдайте гайку (26b), извлеките винт (26а) и снимите маятниковый рычаг (26) в сборе с кольцом подшипника (26i).

(Текст предоставлен порталом: «AutoInstruction.ru»)

5. Поддев отверткой уплотнительные губки, извлеките втулку из кольца подшипника.

6. При помощи съемника (061) № 129 589 00 33 00 извлеките резиновую подушку (26f).

Установка

1. Установка производится в обратном порядке. Резиновая подушка должна быть посажена до упора при помощи специального приспособления (062) № 201 589 08 43 00.

2. Правильным образом отрегулируйте посадочный размер а сборки маятникового рычага с кольцом подшипника (а = 22.7 мм).

3. Замените весь самоконтрящийся крепеж.

4. Самоконтрящуюся гайку крепления маятникового рычага к подшипника затяните с усилием 120 Нм.

Примечание. При правильном положении шарового шарнира регулировочное положение может варьироваться в пределах максимум 5 мм.
