Обозначение карбюратора:
- 4 - число смесительных камер;
- А - обозначение конструктивного принципа;
- 1 - исполнение.
Карбюратор Solex 4А1 отличается простотой и компактной конструкцией, оптимальным смесеобразованием, уменьшением содержания вредных веществ в выпускных газах и удобством обслуживания.

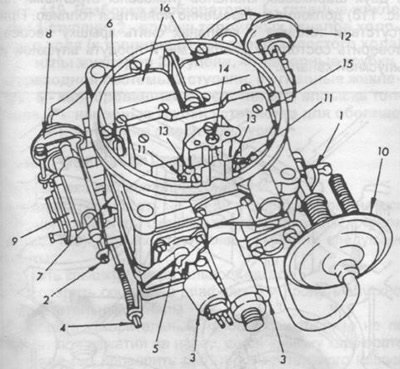

Рис. 116. Двухкамерный карбюратор Solex 4А1.1: 1 - рычаг дросселя, 2 - винт регулировочный частоты вращения при холостом ходе, 3 - клапан выключения системы холостого хода, 4 - гайка регулировочная ускорительного насоса, 5 - крышка ускорительного насоса, 6 - тяга пусковой заслонки, 7 - ступенчатая проставка, 8 - корпус пневмопривода, 9 - крышка пускового устройства, 10 - регулятор разряжения, 11 - жиклер холостого хода, 12 - корпус пневмопривода-демпфера 2 ступени, 13 - иглы регулировки проходного сечения воздушных жиклеров, 14 - поршень пневмосистемы привода обогатительного устройства при полной нагрузке, 15 - пусковая заслонка, 16 - воздушная заслонка 2 ступени.
