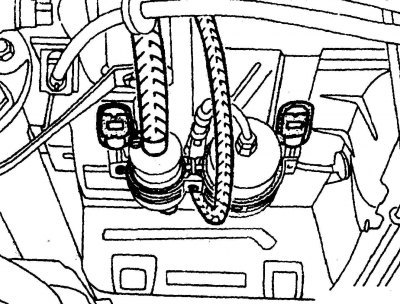

Рис. 5.48. Расположение топливного насоса на автомобиле
Топливный насос с топливным фильтром расположен на днище кузова, справа перед задним мостом (рис. 5.48).
Снятие
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Внимание! При отсоединении провода от отрицательной клеммы аккумуляторной батареи в запоминающих устройствах стираются введенные в них коды, например код радио.
2. Поднимите автомобиль и установите его на опоры.

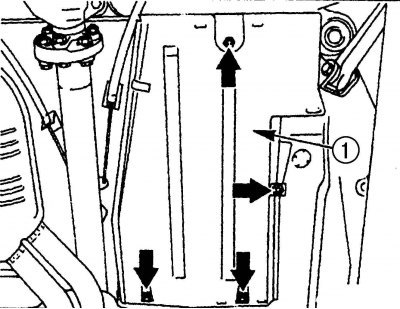

Рис. 5.49. Маркировка положения крышки: 1 – крышка
3. Пометьте положение крышки 1 (рис. 5.49) для облегчения последующей сборки.

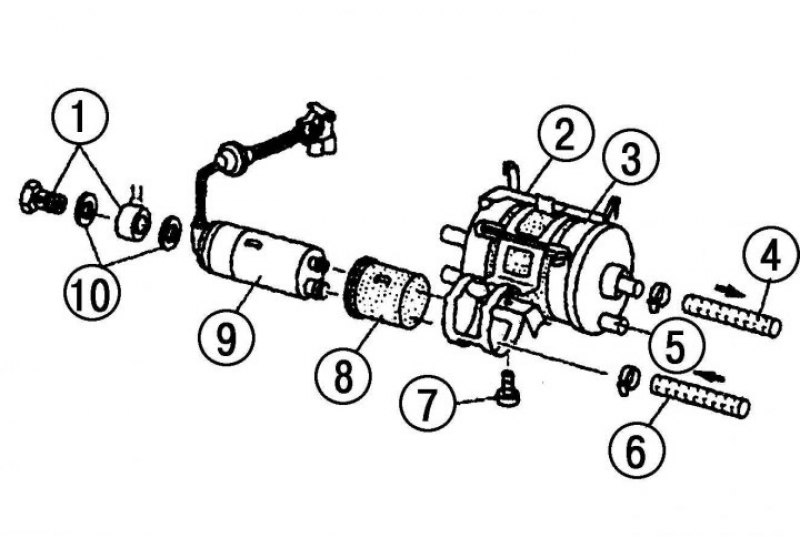

Рис. 5.50. Топливный насос с топливным фильтром: 1 – нагнетательный шланг с полым болтом (двигатель V6); 2 – кронштейн; 3 – топливный фильтр; 4 – нагнетательный шланг; 5 – штуцер шланга для удаления воздуха (двигатель V6); 6 – всасывающий шланг; 7 – болт; 8 – пластмассовая втулка; 9 – топливный насос; 10 – уплотнительное кольцо
(Информация скопирована с сайта AutoInstruction)
4. Пережмите всасывающий шланг 6 (рис. 5.50) и нагнетательный шланг 4 зажимами.
5. Ослабьте хомуты и отсоедините топливные шланги. Вытекшее топливо соберите тряпкой. Шланги и штуцеры пометьте бирками для облегчения последующей сборки.
Для двигателя V6 дополнительно:
6. Ослабьте хомут и снимите со штуцера 5 шланг вентиляции.
7. Отверните полый болт от топливного насоса.
8. Отсоедините контактный разъем топливного насоса.
9. Отверните болт 7 кронштейна 2.
10. Выньте топливный насос 9 вместе с пластмассовой втулкой 8.
Установка
11. Установите топливный насос 9 в пластмассовую втулку 8. Подсобранный узел вставьте в кронштейн 2.
Внимание! Пластмассовая втулка должна выступать с обеих сторон кронштейна, чтобы не было контакта корпуса топливного насоса с кронштейном. В противном случае может возникнуть местная коррозия.
12. Закрепите топливный насос в кронштейне.
13. Подсоедините контактный разъем.
14. Наденьте всасывающий 6 и нагнетательный 4 шланги на штуцеры и закрепите их хомутами.
Для двигателя V6 дополнительно:
15. Наденьте на штуцер 5 шланг вентиляции и закрепите его хомутом.
16. Заверните полый болт моментом 25 Н·м, установив новые медные уплотнительные прокладки. Если топливо будет подтекать, допускается подтянуть болт моментом 30 Н·м.
Для всех моделей:
17. Снимите со шлангов зажимы, установленные при снятии.
18. Опустите автомобиль.
19. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
20. Настройте часы и введите в запоминающие устройства необходимые коды.
21. Пустите двигатель и проверьте места соединений насоса с топливопроводами на герметичность.
22. Установите защитную крышку 1 (рис. 5.49) топливного насоса.
