Снятие
Предупреждение! Убедитесь, что во время работы в помещении нет включенных электроприборов, раскаленных предметов, открытых источников огня, тепла и радиоволн. Обеспечьте хорошую вентиляцию рабочего места, поскольку пары топлива токсичны. Топливная система находится под давлением. При отсоединении ее элементов возможно разбрызгивание топлива — соберите его тряпкой. Работы выполняйте в защитных очках.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Внимание! При отсоединении провода от отрицательной клеммы аккумуляторной батареи в запоминающих устройствах стираются введенные в них коды, например код радио.
2. Если топливный бак полон, откачайте из него около 8 л топлива с помощью сжимаемой груши, опустив шланг в наливную горловину.

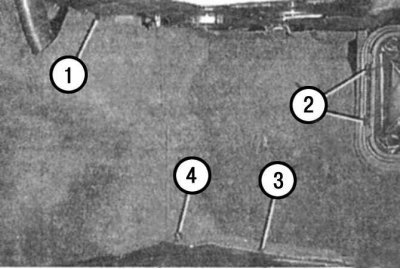

Рис. 5.45. Снятие облицовки в багажном отделении: 1, 3 – зажим; 2 – мешок для лыж; 4 – винт
3. Снимите в багажном отделении облицовку у стенки, отделяющей багажное отделение от салона. Для этого отсоедините зажим 3 (рис. 5.45), отверните винт.
4. Если имеется мешок 2 для лыж, отсоедините его и сдвиньте вверх. Эти же операции проделайте с другой стороны автомобиля.
Примечание. Не отсоединяйте зажим 1.
Для Т-модели:
5. Снимите напольное покрытие багажного отделения.

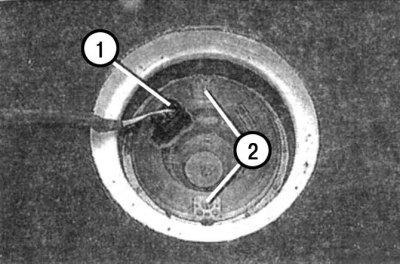

Рис. 5.46. Снятие датчика уровня топлива: 1 – контактный разъем; 2 – паз
6. Отсоедините контактный разъем 1 (рис. 5.46) от датчика уровня топлива.

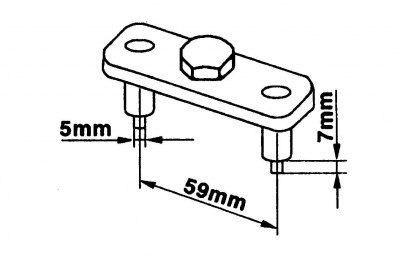

Рис. 5.47. Эскиз ключа для отворачивания крышки датчика уровня топлива
7. Отверните датчик уровня топлива, повернув крышку влево.
Примечание. Автомастерские при выполнении этой операции используют специальный ключ. Однако такой ключ можно изготовить самостоятельно. Эскиз ключа показан на рис. 5.47.
8. Выньте датчик уровня топлива вместе с уплотнительным кольцом.
Установка
9. Установите датчик с новым уплотнительным кольцом, смазав его моторным маслом.
10. Заверните крышку с помощью специального ключа.
11. Подсоедините контактный разъем 1.
12. Установите облицовку багажного отделения.
