Снятие
1. Отсоедините от аккумулятора отрицательный провод.
Предостережение. Если аудиосистема в Вашем автомобиле снабжена зашитой от кражи, перед отключением аккумулятора убедитесь в том, что Вы знаете код разблокировки.
2. Отсоедините от распределителя электрические разъемы и все, что к нему прикреплено. Пометьте провода и шланги, чтобы в дальнейшем их можно было установить на прежние места.
3. Посмотрите, есть ли на крышке распределителя метка в виде цифры или буквы. Эта метка соответствует положению вывода высоковольтного провода свечи цилиндра №1. Если такой метки нет, найдите провод 1 от цилиндра и нанесите метку сами.
4. Снимите крышку распределителя и проверните двигатель настолько, чтобы ротор распределителя повернулся в сторону высоковольтного вывода цилиндра № 1 (см. процедуру определения ВМТ в главе 2А или 2Б).

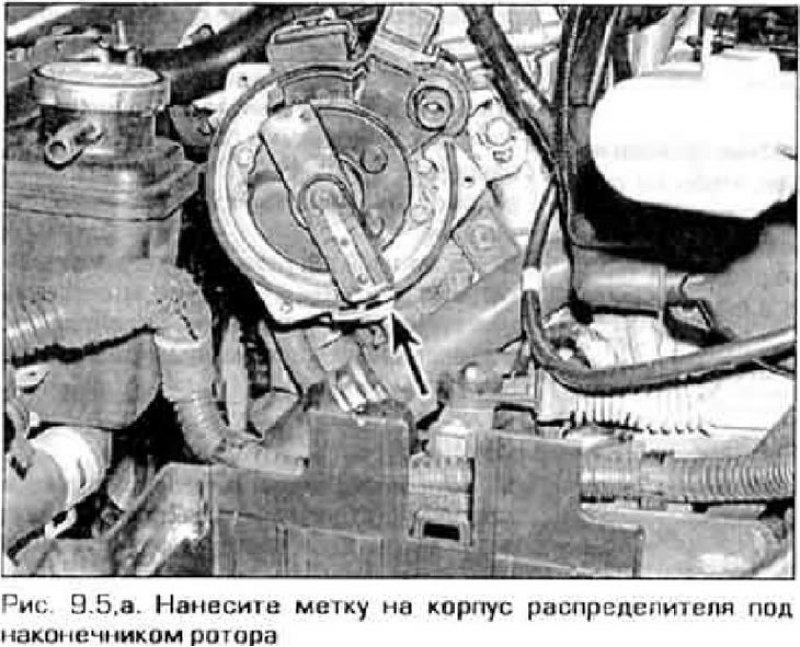

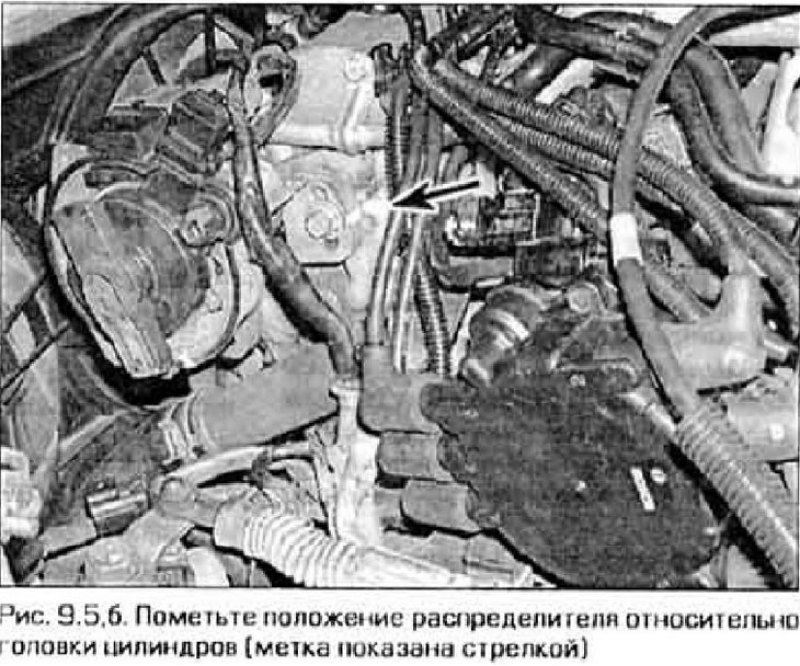

5. Нанесите метку на корпус распределителя напротив наконечника ротора (рис. 9.5,а). Пометьте также положение распределителя относительно головки цилиндров для последующей правильной установки распределителя (рис. 9.5,б).
6. Отсоедините от распределителя электрический разъем (если это еще не сделано).
Оригинал опубликован на онлайн-портале Autoinstruction
7. Выверните прижимной болт (болты) и извлеките распределитель.
Предостережение! Пока снят распределитель, не поворачивайте распределительный вал.
Установка
Примечание. Если в то время, когда распределитель был снят с двигателя, коленчатый вал по какой-то причине был повернут, надо снова установить его в положение ВМТ 1-го цилиндра. Это можно сделать, проворачивая коленчатый вал и приложив палец к свечному отверстию 1-го цилиндра. Когда Вы почувствуете в цилиндре возраставшее давление, доверните коленчатый вал до совмещения меток ВМТ.
8. Установите на корпус распределителя новое уплотнительное кольцо.
9. Вставьте распределитель в головку цилиндров точно в такое же положение, которое он занимал до снятия.
Примечание. На торце распределителя имеются выступы, которые входят в вырезы головки цилиндров только в одном положении.
10. Убедитесь в совладении установочных меток на распределителе и головке цилиндров, а также в том, что кончик ротора находится напротив метки на корпусе распределителя.
11. Вверните от руки прижимной болт(ы) распределителя.
12. В остальном установка выполняется в последовательности, обратной снятию. Проверьте начальную установку опережения зажигания, затем затяните болт(ы) крепления распределителя.
