Предостережение! Если на Вашем автомобиле установлена аудиосистема с зашитой от кражи, прежде чем отключать аккумулятор, убедитесь в том, что у Вас есть код ее разблокировки.
2. Снимите из-под двигателя брызговик.
3. Поднимите передок автомобиля и надежно установите его на опоры. Снимите правое переднее колесо.
4. Отверните центральный болт крепления шкива коленчатого вала.

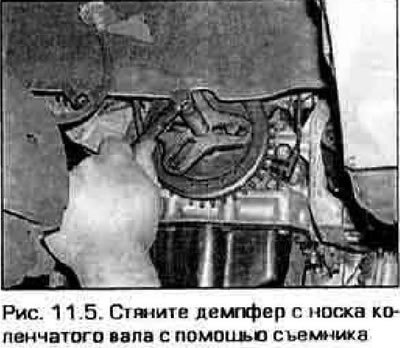

5. С помощью съемника стяните с носка коленчатого вала демпфер (рис. 11.5). Съемник следует привернуть болтами к шкиву.
6. Снимите зубчатый ремень и звездочку коленчатого вала (см. параграф 6).
7. Снимите датчик положения коленчатого вала и сдвиньте его в сторону.

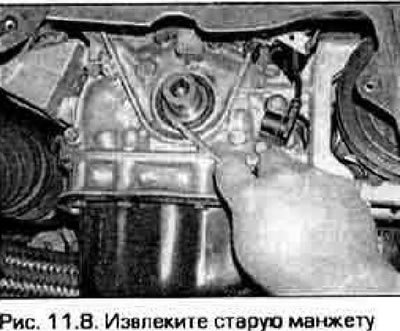

8. Заметьте, на какую глубину утоплена манжета в расточке (она должна быть заподлицо с наружной поверхностью корпуса масляного насоса). Извлеките манжету специальным инструментом для удаления манжет (рис 11.8), либо отверткой, обмотав стержень отвертки лентой, чтобы не повредить поверхность коленчатого вала.
9. Протрите поверхности гнезда под манжету и носка коленчатого вала. Окуните новую манжету в чистое моторное масло.

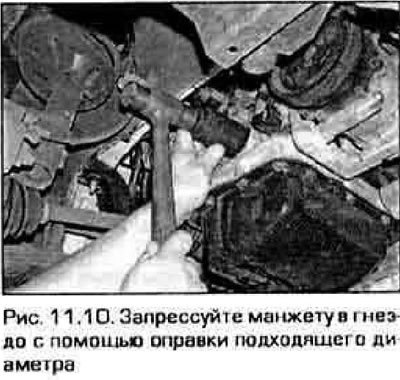

10. Вставьте манжету в гнездо рабочей кромкой внутрь. Запрессуйте манжету с помощью оправки (куска трубы или торцевой головки подходящего диаметра) без перекоса в корпус масляного насоса заподлицо с его наружной поверхностью (рис. 11.10).
11. Установите на место звездочку коленчатого вала и зубчатый ремень (см. параграф 7).
12. Дальнейшая сборка выполняется в последовательности, обратной разборке.
13. Запустите двигатель и убедитесь в отсутствии протечки манжеты.
