Проверка
1. Датчик положения дроссельной заслонки установлен на корпусе дроссельной заслонки и присоединен к валу заслонки. В соответствии с углом поворота заслонки БЭУ регулирует подачу топлива в цилиндры двигателя. Неисправность или ослабленное крепление датчика может вызвать неустойчивую работу двигателя, потому что БЭУ воспринимает тряску датчика как перемещение заслонки. Система диагностики выявляет неисправность датчика дроссельной заслонки и формирует соответствующий код (см. параграф 2).
2. Проверьте подачу напряжения с БЭУ на датчик. Для этого разъедините электрический разъем датчика и подсоедините вольтметр к контактам REF (+) и GND (-) (рис. 4.2). При включенном зажигании (двигатель не работает) вольтметр должен показывать примерно 5.0 В. Если напряжения нет, значит либо есть разрыв в проводке от БЗУ к датчику, либо неисправен БЭУ.
3. Теперь проверьте потенциометр датчика. Соедините разъем датчика и подключите вольтметр к контактам разъема SIG (+] и GNO (-) с обратной стороны (с помощью тонких щупов или иголок). Включите зажигание (не запускайте двигатель). Полностью закройте заслонку. Напряжение на контактах датчика должно быть в пределах 0.5-1.0 В. Теперь медленно открывайте заслонку и наблюдайте за изменением напряжения - оно должно медленно и плавно увеличиваться. При полностью открытой заслонке напряжение должно остановиться на уровне 3.5-5.0 В.
4. На 4-цилиндровых двигателях выпуска 1993 года датчик положения заслонки конструктивно встроен в корпус заслонки и не может быть заменен отдельно от нее. Регулировка датчика на этих моделях невозможна На всех остальных моделях датчик можно отрегулировать. Если при проверке датчика напряжение сигнала меняется не так, как указано в п. 3, попробуйте датчик отрегулировать, Если регулировка не помогает, замените датчик.
Регулировка

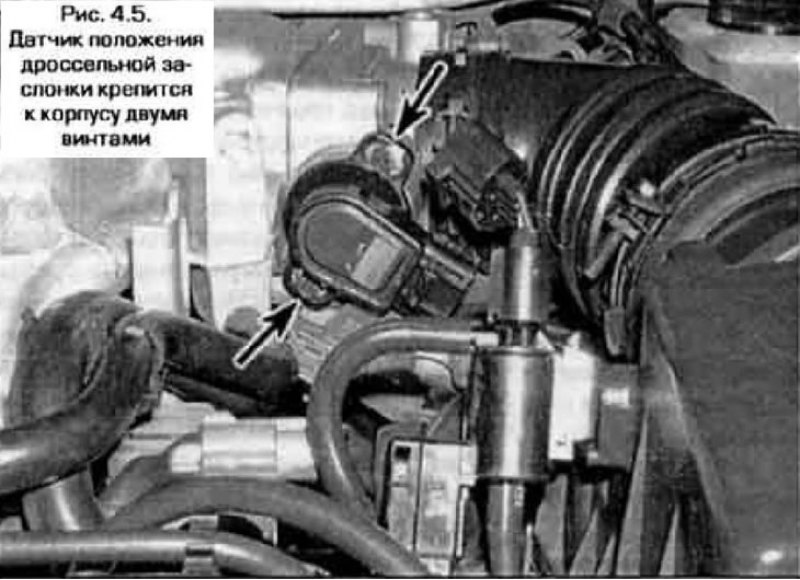

5. Отпустите винты крепления датчика (рис. 4.5).
6. Подсоедините вольтметр к контактам SIG и GND разъема датчика (см. рис. 4.2).
7. Установите заслонку в полностью закрытое положение и поворачивайте датчик, пока напряжение сигнала не окажется в пределах 0.5-1.0 В. Затяните винты крепления датчика.
8. Поверните заслонку в полностью открытое положение. Напряжение сигнала должно быть в диапазоне 3.5-5.0 В.
9. Если получить нужные значения напряжения в обоих положениях заслонки не удается, замените датчик.
Замена
10. Эта процедура годится для всех моделей за исключением 4-цилиндровых двигателей 1993 года выпуска. На двигателях этой модели датчик выполнен заодно с корпусом заслонки и может быть заменен только в сборе с корпусом.
11. Отсоедините электрический разъем датчика. Отверните винты его крепления и снимите датчик с корпуса заслонки (см. рис. 4.5).
12. Установка датчика выполняется в последовательности, обратной снятию. Совместите выступы на корпусе датчика с вырезами на корпусе заслонки. Вверните винты, отрегулируйте положение датчика, как указано выше, затем окончательно затяните винты.
