Снятие
1. Отсоедините провод от отрицательной клеммы аккумулятора.
Предостережение! Если Ваш автомобиль оборудован автомагнитолой с защитой от кражи, перед отключением аккумулятора убедитесь в том, что у Вас имеется код для ее разблокировки.
2. При помощи шприца удалите из бачка усилителя рулевого управления максимально возможное количество жидкости. Разместите под автомобилем поддон для предотвращения утечки жидкости при отсоединении шлангов.
Модели с 4-цилиндровым двигателем
3. Выверните два болта крепления кожуха приводного ремня и отсоедините кожух от насоса. Имейте в виду, что в некоторых моделях кожух не устанавливается.
4. Ослабьте затяжку болта крепления шкива насоса, но не выворачивайте болт. Шкив снимается с насоса только после снятия ремня.
5. Выверните стопорный и регулировочный болты, затем снимите ремень (см. главу 1).

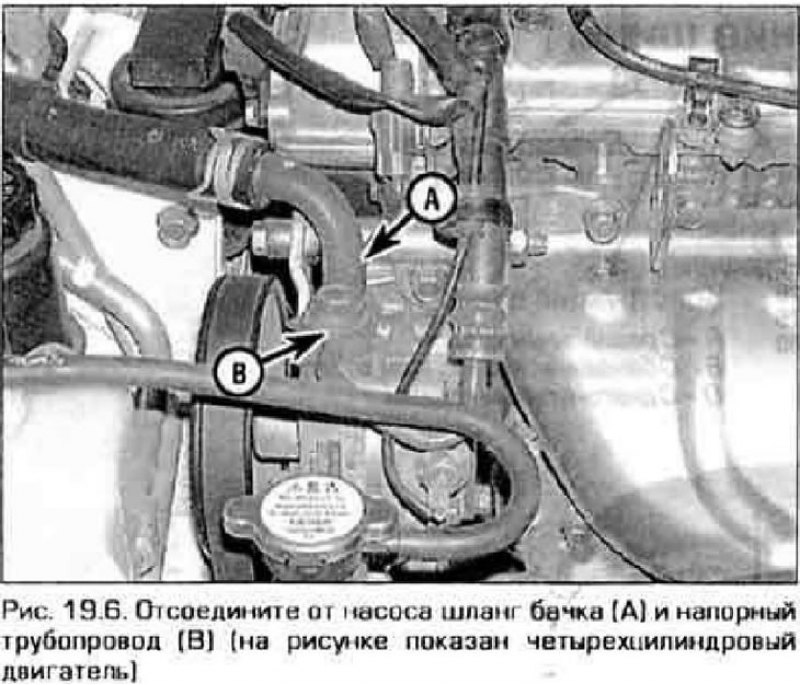

6. Отсоедините шланг от бачка гидросистемы усилителя (рис. 19.6), выверните болты крепления и отсоедините шланг от насоса.
7. Выверните болт крепления напорного трубопровода к насосу и отсоедините трубопровод. Выньте и выбросьте уплотнительные шайбы. При установке насоса Вам потребуются новые шайбы.
8. Отсоедините от насоса разъем электропроводки.
9. Выверните болты крепления насоса и снимите его с автомобиля.
Модели с 6-цилиндровым двигателем

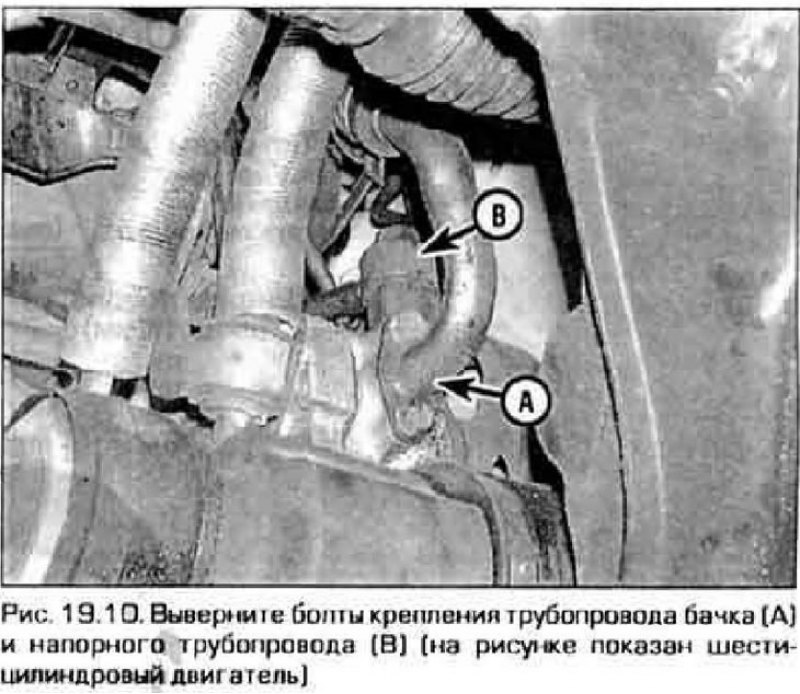

10. В моторном отсеке выверните болт кронштейна напорного трубопровода из регулировочного кронштейна насоса. Выверните из наcoca болт крепления напорного трубопровода (рис. 19.10). Снимите и выбросьте медные уплотнительные шайбы. При установке насоса Вам потребуются новые шайбы.
(Смотрите полную версию на сайте: AutoInstruction.ru)
11. Ослабьте затяжку гаек крепления переднего колеса со стороны пассажира, поднимите переднюю часть автомобиля и установите ее на опору. Затяните стояночный тормоз и снимите переднее колесо. Снимите брызговик двигателя.
12. Ослабьте затяжку болта крепления шкива насоса, но не выворачивайте болт. Шкив снимается с насоса только после снятия ремня.
13. Вывернитестопорныйирегупировочный болты, затем снимите ремень (см. главу 1).
14. Выверните болты крепления трубопровода, ведущего от бачка гидросистемы (см. рис. 19.10).
15. Отсоедините от насоса разъем электропроводки.

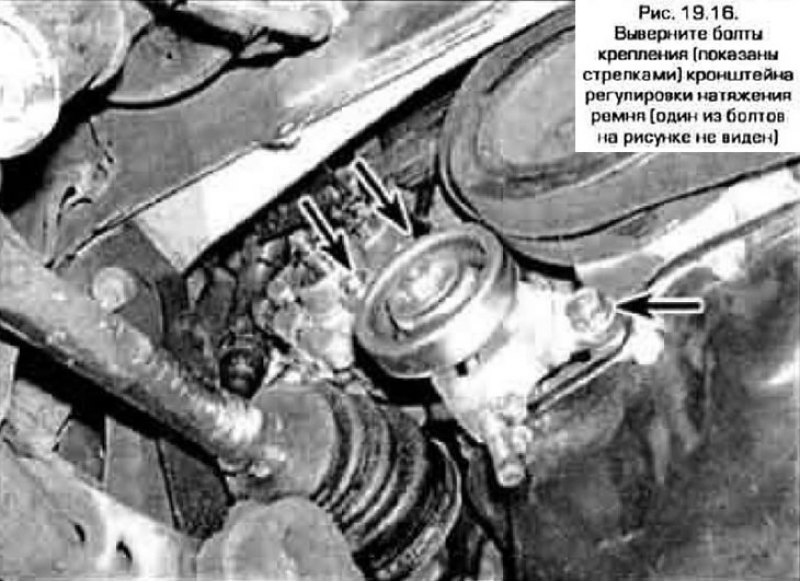

16. Снимите кронштейн регулировки натяжения ремня насоса (рис. 19.16).
17. Выверните болты крепления насосе и снимите его с автомобиля.
Установка
18. Установка насоса выполняется в последовательности. обратной снятию. Затяните болт штуцера напорного трубопровода требуемым моментом. Натяните ремень привода насоса (см. главу 1).
19. Поведите уровень жидкости а бачке гидросистемы до требуемого (см. главу 1) и удалите воздух из гидросистемы (см. параграф 20).
