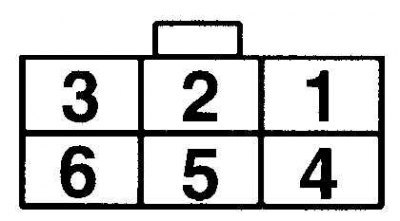

Идентификация клемм выключателя зажигания
Таблица проводимости выключателя зажигания
| Положение ключа в замке зажигания | Проводимость между клеммами |
| Асс | 2 и 6 |
| On | 2, 4 и 6; 1 и 5 |
| Start | 2 и 4; 3 и 5 |
Проверка
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Снимите кожухи рулевой колонки.
3. Отсоедините разъем подключения выключателя зажигания.
4. Проверьте наличие проводимости между клеммами выключателя, руководствуясь Таблицей проводимости выключателя зажигания.
5. Проверьте работу барабана замка.
Замена
1. Отсоедините провод минусовой клеммы аккумулятора. Снимите кожухи рулевой колонки.

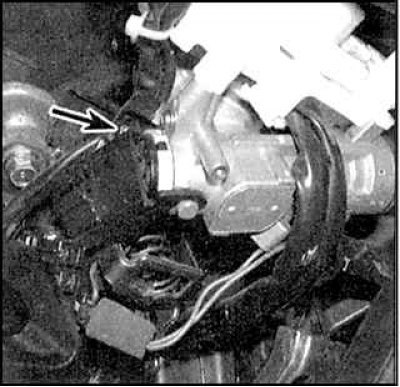

2. Отсоедините разъем подключения, открутите крепежный винт (указан стрелкой) и снимите выключатель.
Барабан замка
3. Снимите кожухи рулевой колонки и нижнюю панель отделки.
[Данные скопированы с ресурса Autoinstruction.ru]

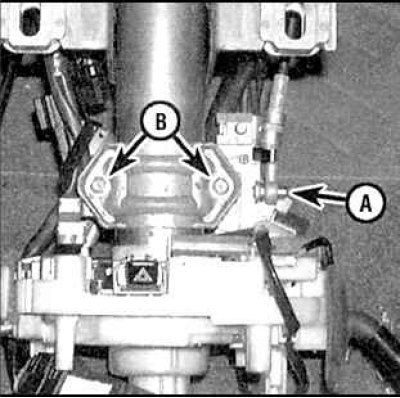

4. Отсоедините тросик (А) от замка зажигания, высверлите срезные болты (В) и снимите замок зажигания.
5. Высверлите крепежные заклепки и снимите барабан замка.
6. Установка проводится в обратном порядке снятия.
