Идентификация клемм выключателей – модели до 1997 г. выпуска
Таблица проводимости выключателей на рулевой колонке – модели до 1997 г. выпуска
| Комбинированный выключатель | |
| Положение выключателя | Проводимость между клеммами |
| Фары головного света | 3 и 8 |
| Подфарники | 2 и 3 |
| Ближний свет фар | 15 и 19 |
| Дальний свет фар | 19 и 17 |
| Мигание фар | 17 и 18 |
| Левые указатели поворотов | 9 и 16 |
| Правые указатели поворотов | 9 и 20 |
| Аварийная сигнализация | 6 и 14 |
| Выключатель стеклоочистителей/ омывателей: | |
| – выключено | 4 и 13 |
| – низкая скорость | 11 и 13 |
| – высокая скорость | 11 и 12 |
| – работа стеклоочистителей с паузами | 11 и 12 |
| – стеклоомыватели | 5 и 11 |

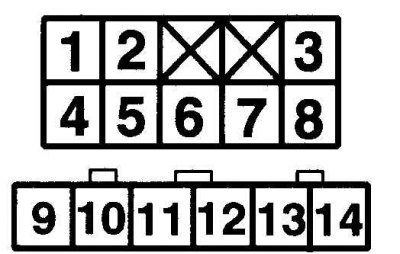

Идентификация клемм комбинированного выключателя – модели 1998 г. выпуска

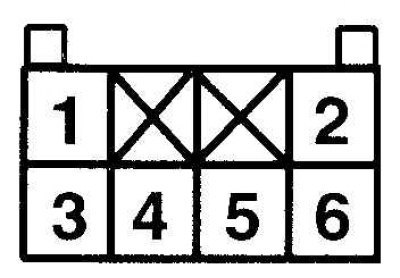

Идентификация клемм выключателя стеклоочистителей/ омывателей – модели 1998 г. выпуска
Таблица проводимости комбинированного выключателя – модели 1998 г. выпуска
| Положение выключателя | Проводимость между клеммами |
| Фары головного света | 9,10 и 11 |
| Подфарники | 10 и 11 |
| Ближний свет фар | 2 и 6; 7 и 8 |
| Дальний свет фар | 2 и 5; 3 и 7 |
| Мигание фар | 9 и 11 |
| Левые указатели поворотов | 12 и 14 |
| Правые указатели поворотов | 12 и 13 |
| Аварийная сигнализация | 6 и 14 |
Таблица проводимости выключателя стеклоочистителей/ омывателей – модели 1998 г. выпуска
| Положение выключателя | Проводимость между клеммами |
| Выключено | 3 и 5 |
| Низкая скорость | 3 и 6 |
| Высокая скорость | 4 и 6 |
| Работа стеклоочистителей с паузами 4 и 6 | |
| Стеклоомыватели | 1 и 6 |
Проверка
1. Снимите нижний кожух рулевой колонки и отсоедините 6-штырьковый и 14-штырьковый разъемы подключения.
2. Проверьте наличие проводимости между клеммами выключателя, руководствуясь приведенными таблицами рис. Таблица проводимости выключателей на рулевой колонке – модели до 1997 г. выпуска, Таблица проводимости комбинированного выключателя – модели 1998 г. выпуска, Таблица проводимости выключателя стеклоочистителей/ омывателей – модели 1998 г. выпуска.
Замена
Модели до 1997 года выпуска
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Снимите рулевое колесо и кожухи рулевой колонки.
3. Снимите винтовую пружину.
4. Открутите крепежные винты (указаны стрелками), отсоедините разъемы подключения и снимите выключатель.
5. Установка проводится в обратном порядке снятия.
Модели 1998 года выпуска
6. Снимите кожухи рулевой колонки.
7. Отсоедините разъем подключения, открутите крепежные винты и снимите выключатель.
8. Установка проводится в обратном порядке снятия.
