Рис. 13.64. Выворачивание винтов крепления датчика уровня топлива
Выверните винты и снимите датчик уровня топлива (рис. 13.64).

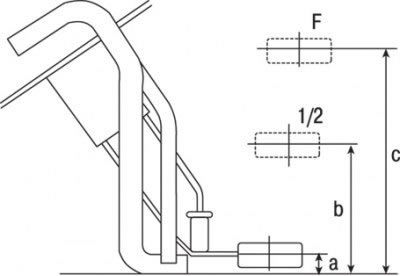

Рис. 13.65. Сопротивление датчика уровня топлива в зависимости от положения поплавка: а – пустой бак (высота установки поплавка 12 мм, сопротивление 110 Ом); b – бак заполнен наполовину (высота установки поплавка 69 мм, сопротивление 32,5 Ом); с – полный бак (высота установки поплавка 128 мм, сопротивление 3 Ом)
Подсоедините мультиметр в режиме измерения сопротивления к контактам разъема датчика уровня топлива. Перемещая поплавок вверх и вниз, сравните измеренное в различных точках сопротивление с требуемыми значениями (рис. 13.65).
(Оригинал опубликован на онлайн-портале: AutoInstruction)
Если полученные значения сопротивления не соответствуют указанным, замените датчик уровня топлива.
