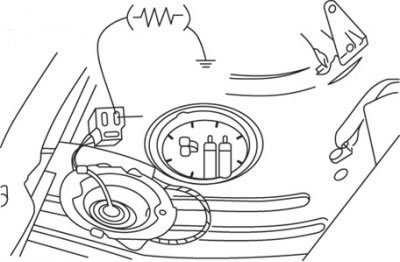

Рис. 13.61. Подсоединение резистора между контактом «Y» разъема и «массой» автомобиля для проверки указателя уровня топлива
Подсоедините резистор сопротивлением от 8 до 96 Ом между контактом «Y» разъема и «массой» автомобиля (рис. 13.61). Проверьте, чтобы провода не касались «массы» автомобиля, и включите зажигание.

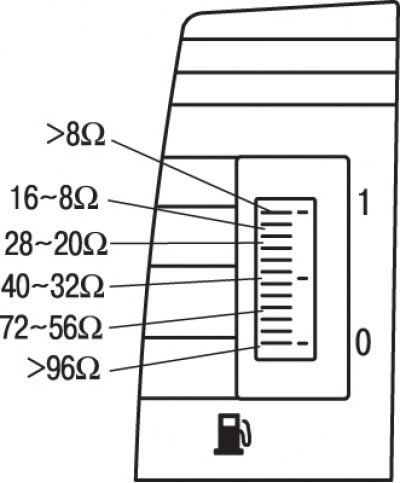

Рис. 13.62. Показания электронного указателя уровня топлива при подсоединении к разъему резисторов различных сопротивлений

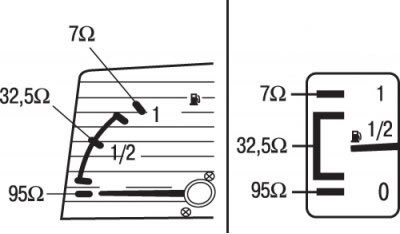

Рис. 13.63. Показания аналогового указателя уровня топлива при подсоединении к разъему резисторов различных сопротивлений
Подождите 2 мин, чтобы стабилизировались показания указателя, затем, руководствуясь рис. 13.62 или 13.63, сравните действительные показания указателя с ожидаемыми значениями.
Если возможно, повторите проверку с резисторами другого сопротивления в указанных пределах. Перед сменой резисторов выключите зажигание.
Статья перепечатана с ресурса: Autoinstruction.ru
Если указатель показывает полный или пустой бак независимо от сопротивления резистора, значит, в проводах датчика замыкание или обрыв. В противном случае неверные показания вызваны неисправностью самого указателя уровня топлива.
Предупреждение! Бензин чрезвычайно огнеопасен, при работе с элементами системы питания запрещено пользование огнем, искрящими устройствами, открытыми пожароопасными осветительными приборами и курение. Следует избегать возникновения искр при работе с проводами и электрическими устройствами.
